大坝安全监测与预警评估系统

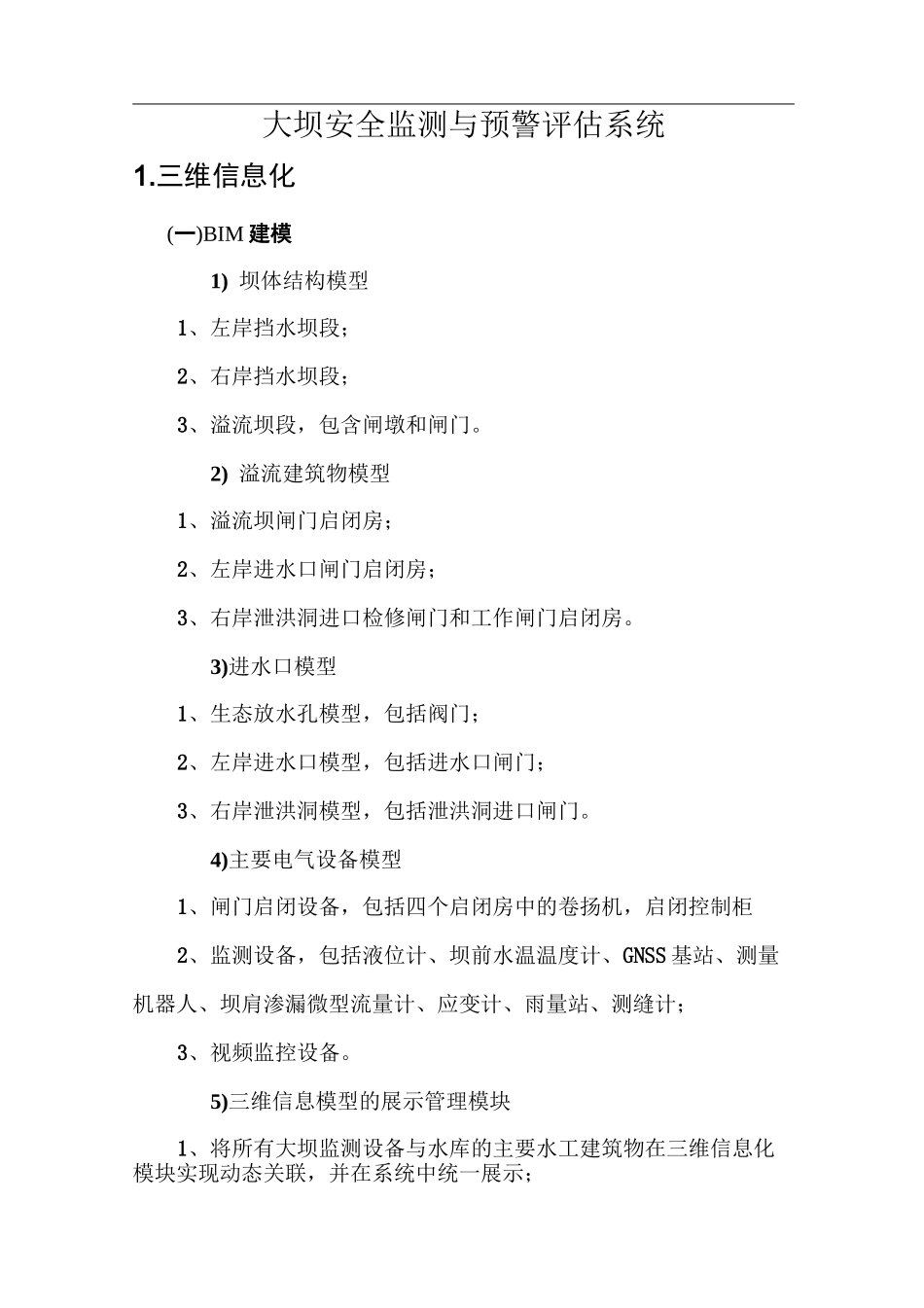

大坝安全监测与预警评估系统_第1页
1/12

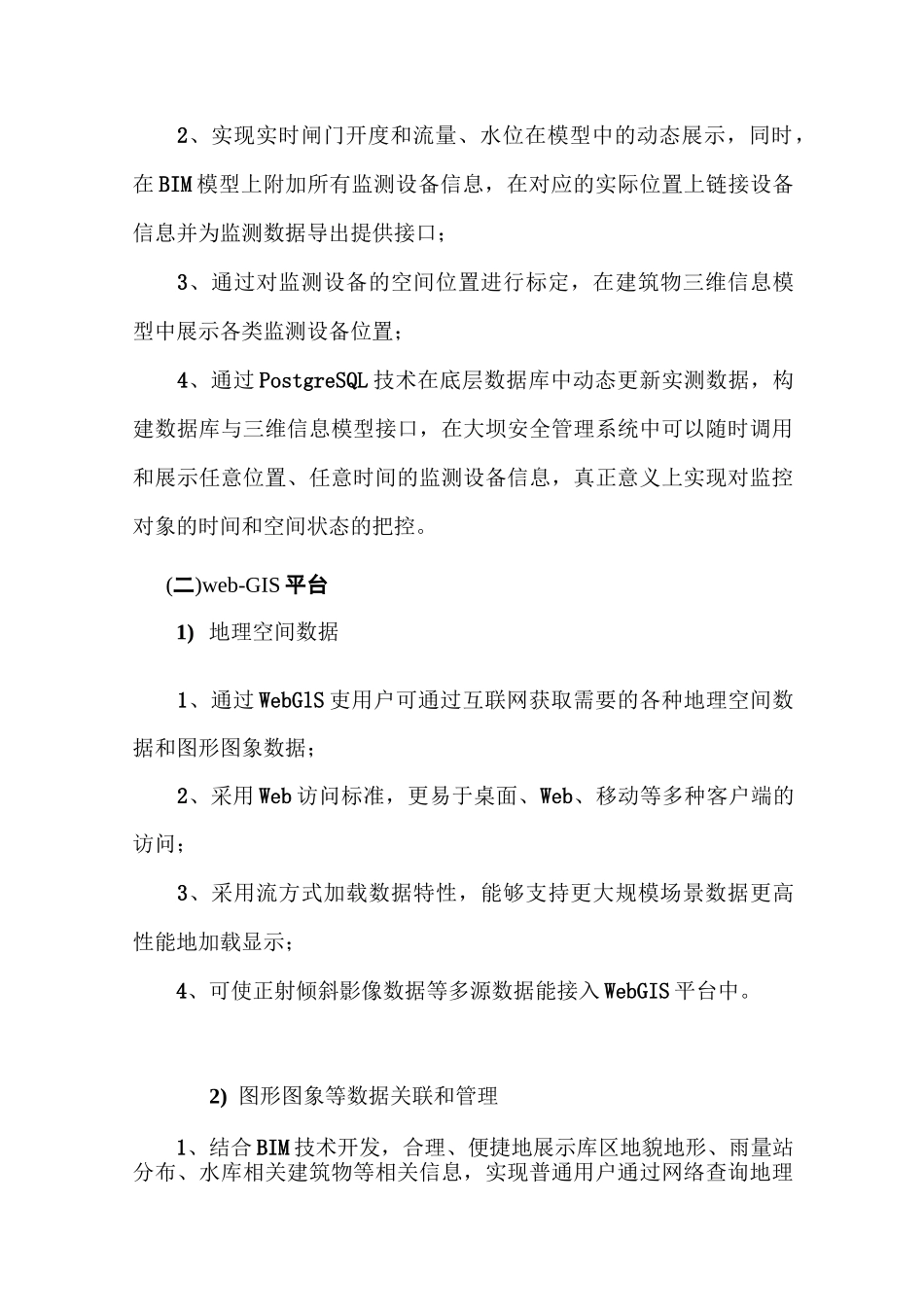

大坝安全监测与预警评估系统_第2页
2/12

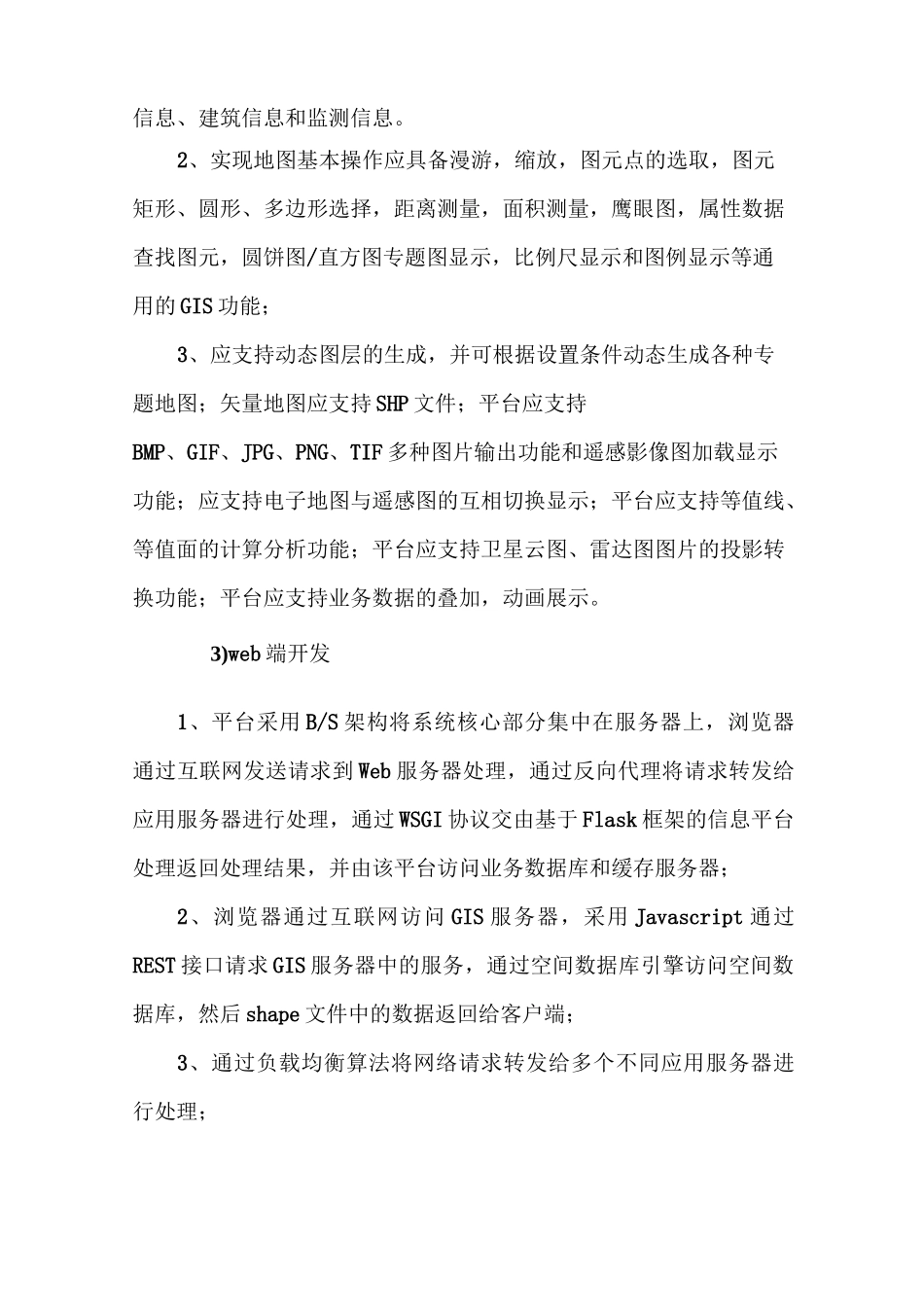

大坝安全监测与预警评估系统_第3页
3/12
大坝安全监测与预警评估系统1.三维信息化(一)BIM 建模1) 坝体结构模型1、左岸挡水坝段;2、右岸挡水坝段;3、溢流坝段,包含闸墩和闸门。2) 溢流建筑物模型1、溢流坝闸门启闭房;2、左岸进水口闸门启闭房;3、右岸泄洪洞进口检修闸门和工作闸门启闭房。3)进水口模型1、生态放水孔模型,包括阀门;2、左岸进水口模型,包括进水口闸门;3、右岸泄洪洞模型,包括泄洪洞进口闸门。4)主要电气设备模型1、闸门启闭设备,包括四个启闭房中的卷扬机,启闭控制柜2、监测设备,包括液位计、坝前水温温度计、GNSS 基站、测量机器人、坝肩渗漏微型流量计、应变计、雨量站、测缝计;3、视频监控设备。5)三维信息模型的展示管理模块1、将所有大坝监测设备与水库的主要水工建筑物在三维信息化模块实现动态关联,并在系统中统一展示;2、实现实时闸门开度和流量、水位在模型中的动态展示,同时,在 BIM 模型上附加所有监测设备信息,在对应的实际位置上链接设备信息并为监测数据导出提供接口;3、通过对监测设备的空间位置进行标定,在建筑物三维信息模型中展示各类监测设备位置;4、通过 PostgreSQL 技术在底层数据库中动态更新实测数据,构建数据库与三维信息模型接口,在大坝安全管理系统中可以随时调用和展示任意位置、任意时间的监测设备信息,真正意义上实现对监控对象的时间和空间状态的把控。(二)web-GIS 平台1) 地理空间数据1、通过 WebGlS 吏用户可通过互联网获取需要的各种地理空间数据和图形图象数据;2、采用 Web 访问标准,更易于桌面、Web、移动等多种客户端的访问;3、采用流方式加载数据特性,能够支持更大规模场景数据更高性能地加载显示;4、可使正射倾斜影像数据等多源数据能接入 WebGIS 平台中。2) 图形图象等数据关联和管理1、结合 BIM 技术开发,合理、便捷地展示库区地貌地形、雨量站分布、水库相关建筑物等相关信息,实现普通用户通过网络查询地理信息、建筑信息和监测信息。2、实现地图基本操作应具备漫游,缩放,图元点的选取,图元矩形、圆形、多边形选择,距离测量,面积测量,鹰眼图,属性数据查找图元,圆饼图/直方图专题图显示,比例尺显示和图例显示等通用的 GIS 功能;3、应支持动态图层的生成,并可根据设置条件动态生成各种专题地图;矢量地图应支持 SHP 文件;平台应支持BMP、GIF、JPG、PNG、TIF 多种图片输出功能和遥感影像图加载显示功能;应支持电子地图与遥感图的互相切换显示;平台应支持等值线...
