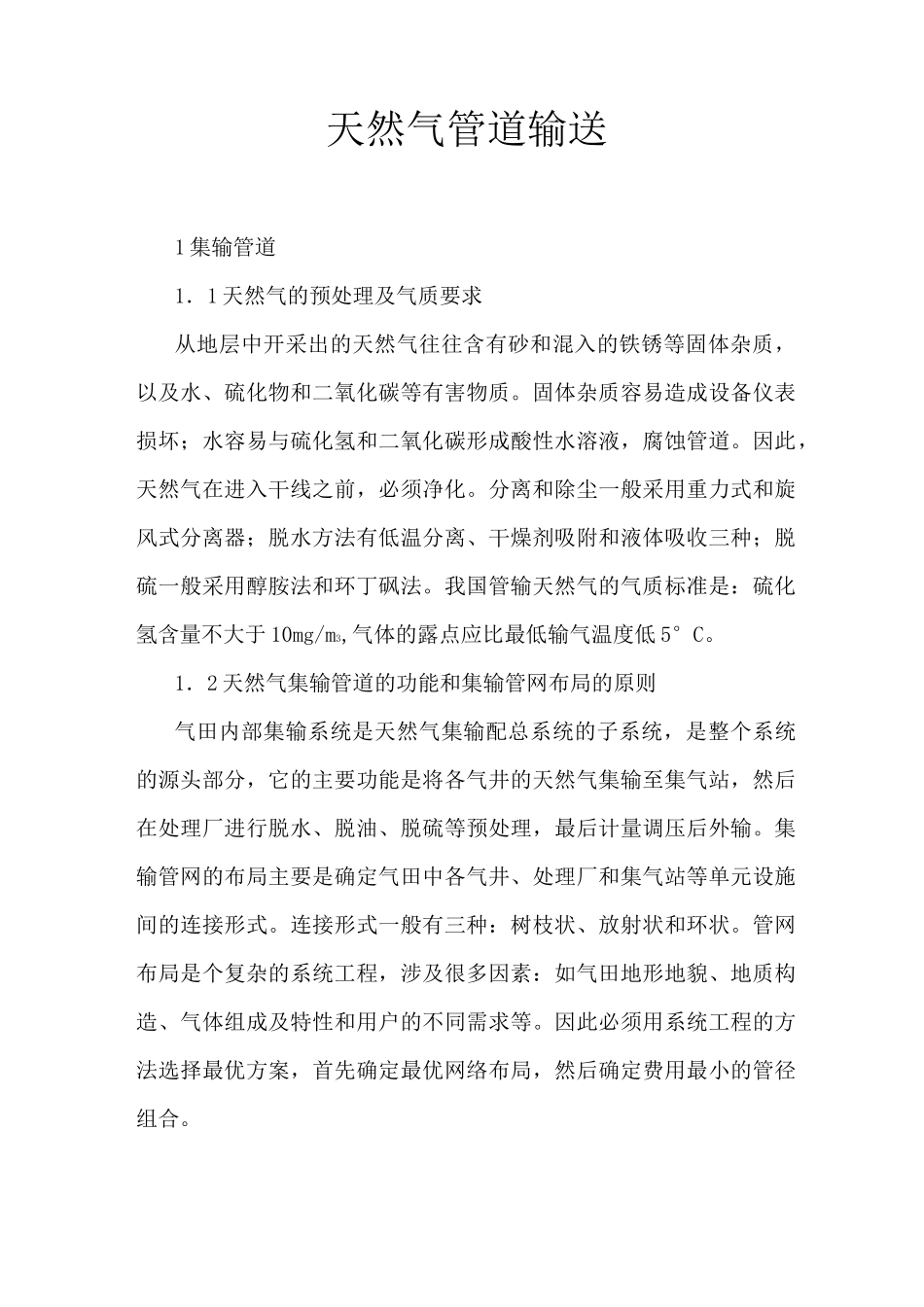

天然气管道输送_第1页
1/7

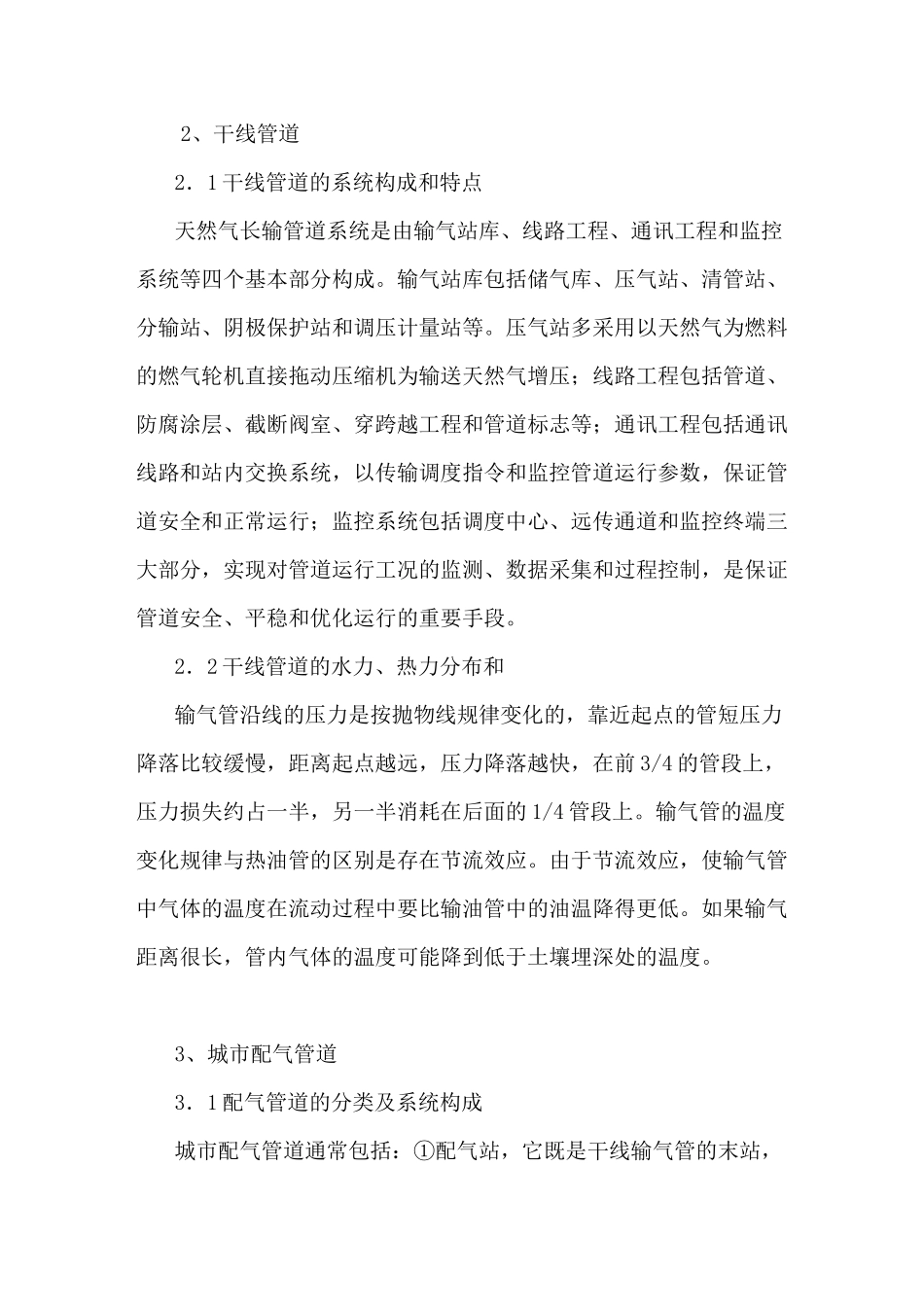

天然气管道输送_第2页
2/7

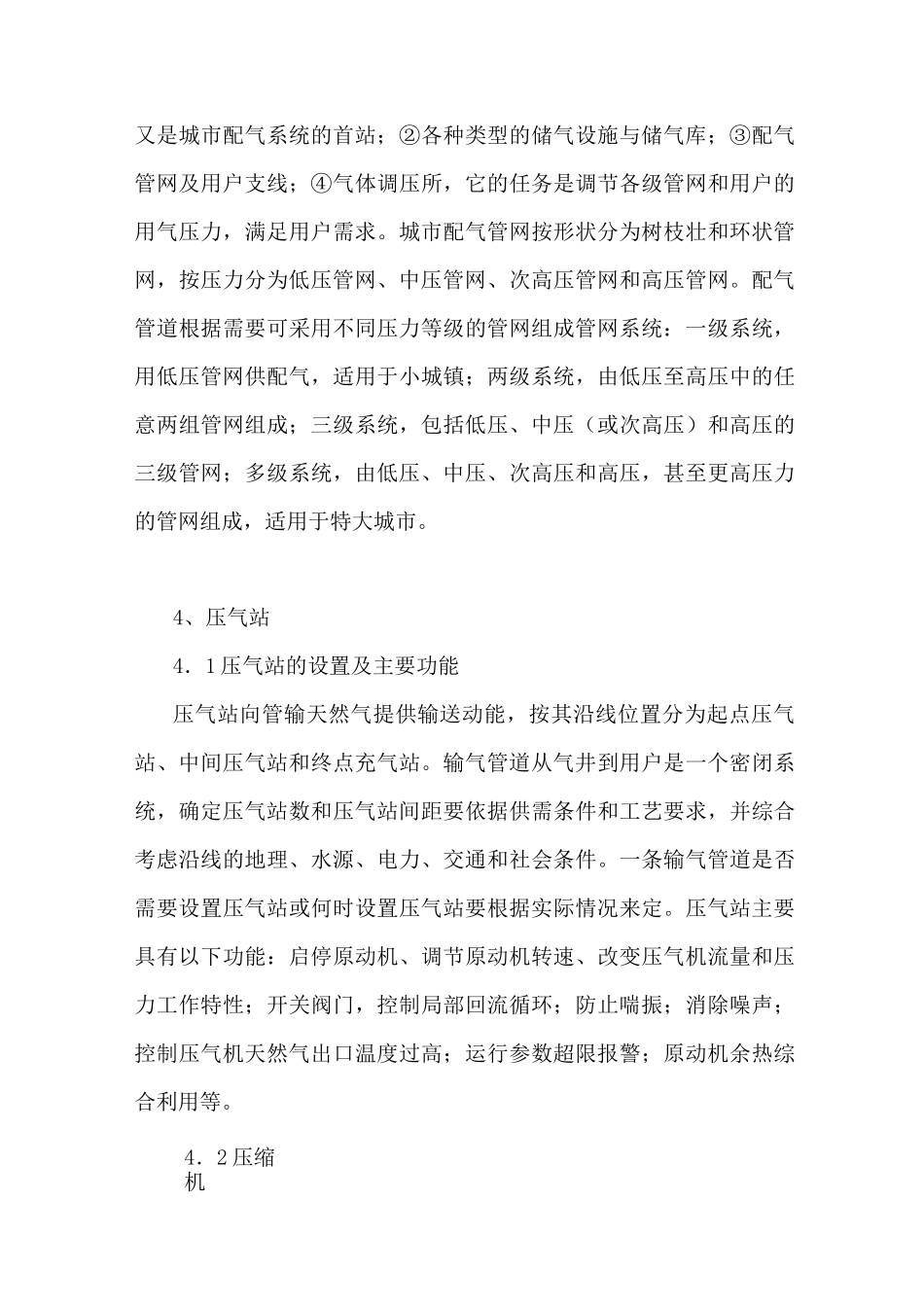

天然气管道输送_第3页
3/7
天然气管道输送1 集输管道1.1 天然气的预处理及气质要求从地层中开采出的天然气往往含有砂和混入的铁锈等固体杂质,以及水、硫化物和二氧化碳等有害物质。固体杂质容易造成设备仪表损坏;水容易与硫化氢和二氧化碳形成酸性水溶液,腐蚀管道。因此,天然气在进入干线之前,必须净化。分离和除尘一般采用重力式和旋风式分离器;脱水方法有低温分离、干燥剂吸附和液体吸收三种;脱硫一般采用醇胺法和环丁砜法。我国管输天然气的气质标准是:硫化氢含量不大于 10mg/m3,气体的露点应比最低输气温度低 5°C。1.2 天然气集输管道的功能和集输管网布局的原则气田内部集输系统是天然气集输配总系统的子系统,是整个系统的源头部分,它的主要功能是将各气井的天然气集输至集气站,然后在处理厂进行脱水、脱油、脱硫等预处理,最后计量调压后外输。集输管网的布局主要是确定气田中各气井、处理厂和集气站等单元设施间的连接形式。连接形式一般有三种:树枝状、放射状和环状。管网布局是个复杂的系统工程,涉及很多因素:如气田地形地貌、地质构造、气体组成及特性和用户的不同需求等。因此必须用系统工程的方法选择最优方案,首先确定最优网络布局,然后确定费用最小的管径组合。2、干线管道2.1 干线管道的系统构成和特点天然气长输管道系统是由输气站库、线路工程、通讯工程和监控系统等四个基本部分构成。输气站库包括储气库、压气站、清管站、分输站、阴极保护站和调压计量站等。压气站多采用以天然气为燃料的燃气轮机直接拖动压缩机为输送天然气增压;线路工程包括管道、防腐涂层、截断阀室、穿跨越工程和管道标志等;通讯工程包括通讯线路和站内交换系统,以传输调度指令和监控管道运行参数,保证管道安全和正常运行;监控系统包括调度中心、远传通道和监控终端三大部分,实现对管道运行工况的监测、数据采集和过程控制,是保证管道安全、平稳和优化运行的重要手段。2.2 干线管道的水力、热力分布和输气管沿线的压力是按抛物线规律变化的,靠近起点的管短压力降落比较缓慢,距离起点越远,压力降落越快,在前 3/4 的管段上,压力损失约占一半,另一半消耗在后面的 1/4 管段上。输气管的温度变化规律与热油管的区别是存在节流效应。由于节流效应,使输气管中气体的温度在流动过程中要比输油管中的油温降得更低。如果输气距离很长,管内气体的温度可能降到低于土壤埋深处的温度。3、城市配气管道3.1 配气管道的分类及系统构成城市配气管道...
