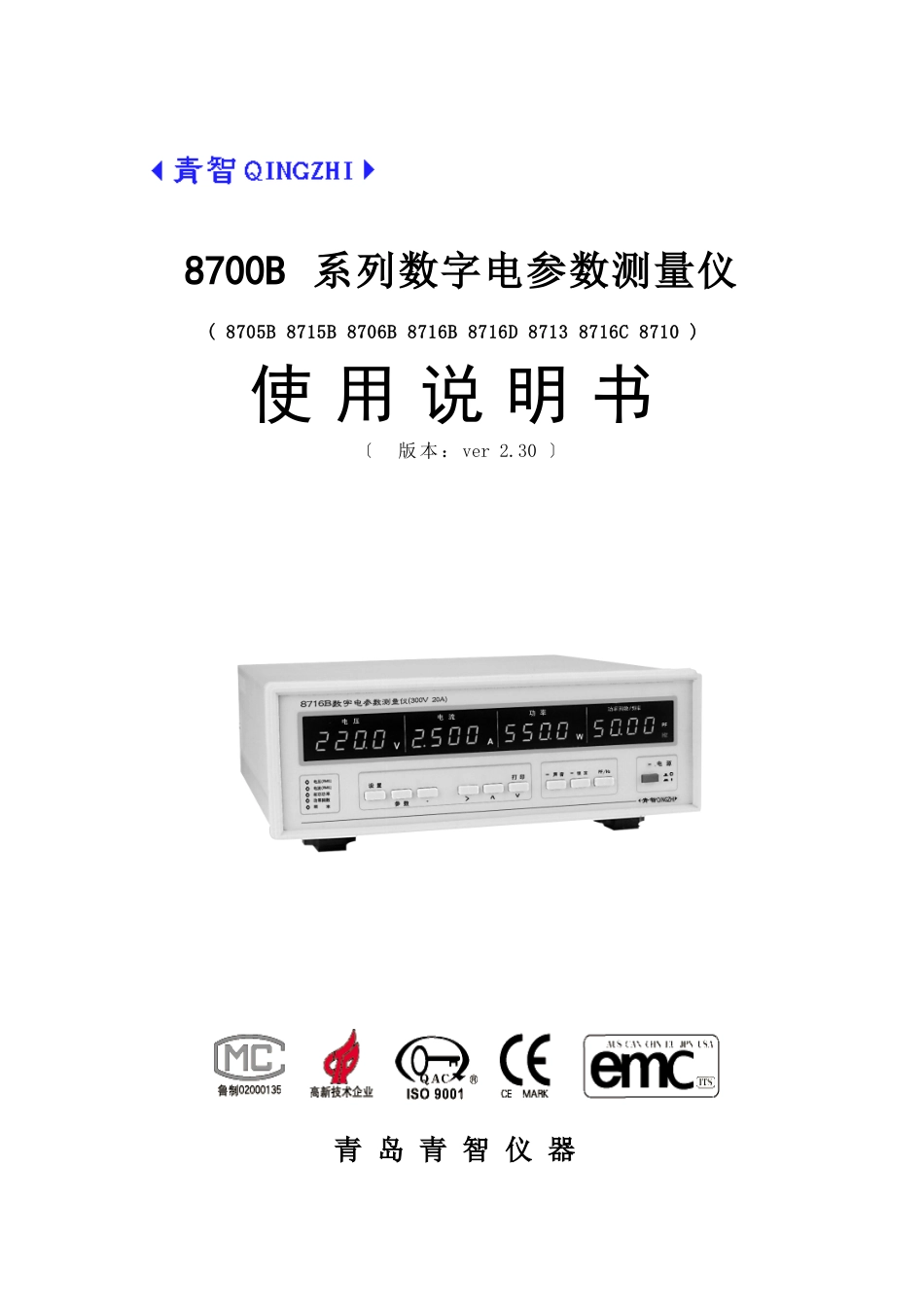

8700B系列数字电参数测量仪使用说明书

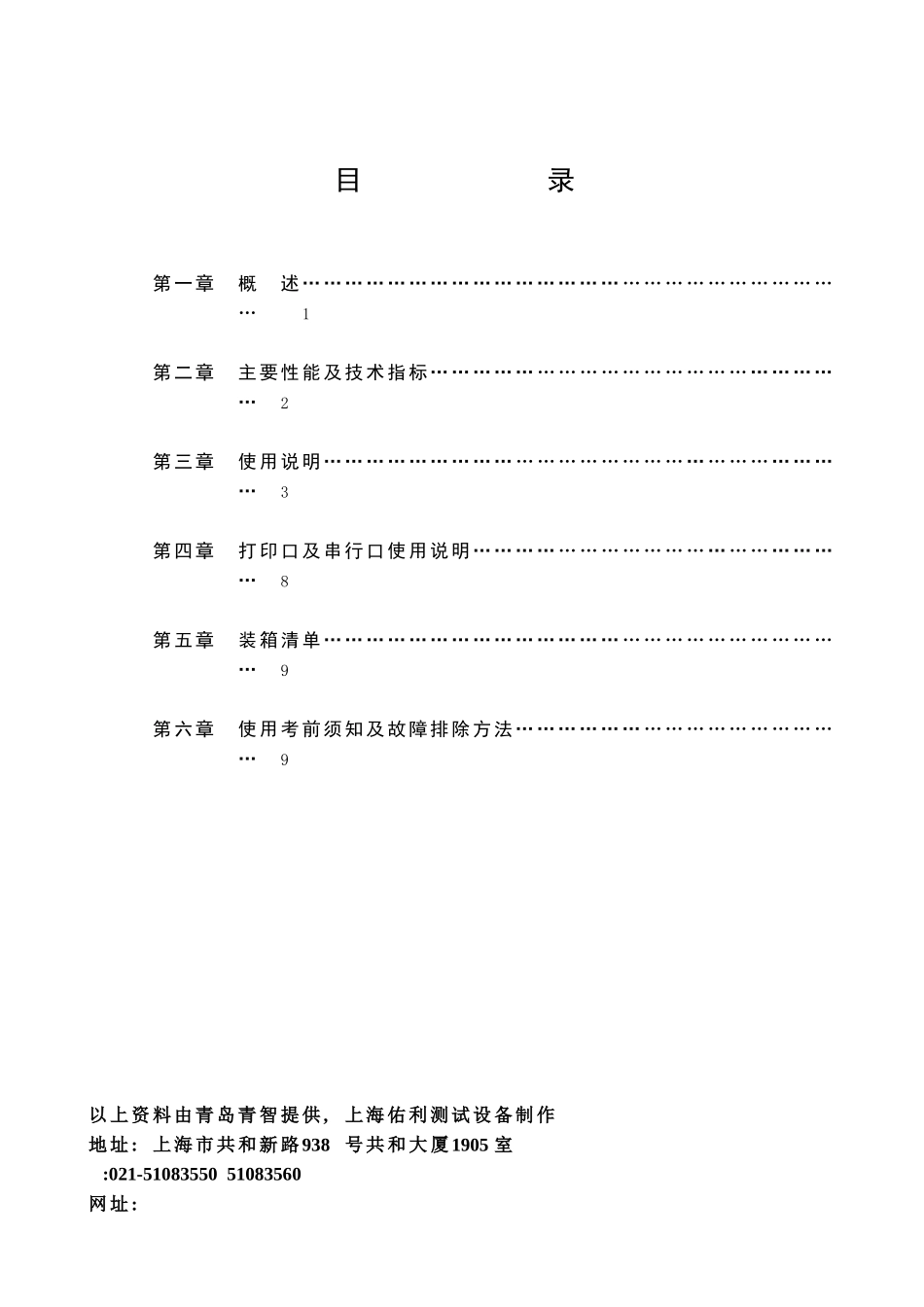

8700B 系列数字电参数测量仪( 8705B 8715B 8706B 8716B 8716D 8713 8716C 8710 )使 用 说 明 书〔 版本：ver 2.30 〕 青 岛 青 智 仪 器目 录第一章概 述……………………………………… …………………………… 1第二章主要性能及技术指标…………… ………………………… …………… 2第三章使用说明……………………… …………………… …………………… 3第四章打印口及串行口使用说明………… ………………… ………………… 8第五章装箱清单…………………………………… …………………………… 9第六章使用考前须知及故障排除方法……………… ………………………… 9以上资料由青岛青智提供 ,上海佑利测试设备制作地址:上海市共和新路 938 号共和大厦1905 室 :021-51083550 51083560网址:第一章概 述8705B、 8715B、 8706B、 8716B、 8713 、 8716C、 8716D、 8710 数 字 电参 数 测 量 仪 是 一 种 利 用 数 字 采 样 技 术 对 信 号 进 行 分 析 处 理 的 智 能 型 仪 表 。 产 品 符合 标 准 ?Q/02 QZY001-2024 数 字 电 参 数 测 量 仪 ? 。它 的 工 作 过 程 如 下 ：1.将 被 测 信 号 转 化 成 适 当 幅 值 的 电 信 号 ；2.以 远 大 于 被 测 信 号 的 频 率 将 此 信 号 分 割 成 离 散 信 号 ；3. 利 用 高 速 A/D转 换 器 将 离 散 信 号 转 换 成 数 字 量 ；4.利 用 微 处 理 器 对 采 集 到 的 数 字 量 进 行 计 算 ；5.将 最 终 计 算 的 结 果 以 数 字 的 形 式 显 示 出 来 。与 传 统 指 针 式 仪 表 相 比 ， 数 字 式 电 参 数 测 量 仪 具 有 以 下 优 点 ：1.所 测 信 号 数 值 为 真 有 效 值 ；2.直 接 数 字 显 示 ， 可 以 减 小 人 为 的 读 数 误 差 ；3.对 于 波 形 失 真 的 信 号 同 样 适 用 ；4.用 一 台 仪 器 可 以 测 量 多 个 参 数 ；5.易 于 实 现 智 能 化 ， 可 以 与 打 印 机 、 计 算 机 连 接 等 。数 字 电 参 数 测 量 仪 广 泛 应 用 于 家 用 电 器 、 电 机 、 照 明 设 备 等 产 品 的 测 试 以 及计 量 部 门 ...
