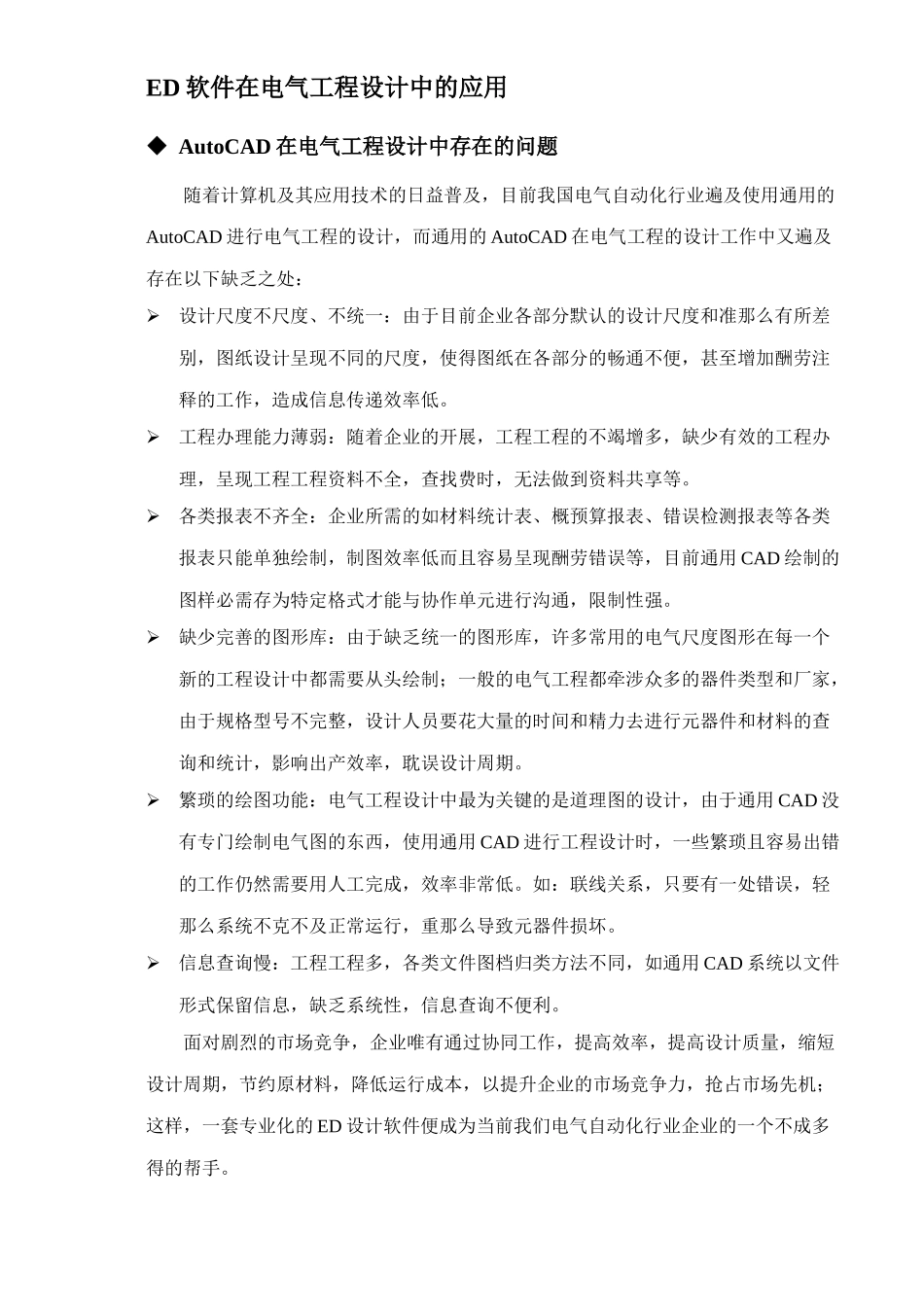

ED 软件在电气工程设计中的应用 AutoCAD 在电气工程设计中存在的问题随着计算机及其应用技术的日益普及，目前我国电气自动化行业遍及使用通用的AutoCAD 进行电气工程的设计，而通用的 AutoCAD 在电气工程的设计工作中又遍及存在以下缺乏之处：设计尺度不尺度、不统一：由于目前企业各部分默认的设计尺度和准那么有所差别，图纸设计呈现不同的尺度，使得图纸在各部分的畅通不便，甚至增加酬劳注释的工作，造成信息传递效率低。工程办理能力薄弱：随着企业的开展，工程工程的不竭增多，缺少有效的工程办理，呈现工程工程资料不全，查找费时，无法做到资料共享等。各类报表不齐全：企业所需的如材料统计表、概预算报表、错误检测报表等各类报表只能单独绘制，制图效率低而且容易呈现酬劳错误等，目前通用 CAD 绘制的图样必需存为特定格式才能与协作单元进行沟通，限制性强。缺少完善的图形库：由于缺乏统一的图形库，许多常用的电气尺度图形在每一个新的工程设计中都需要从头绘制；一般的电气工程都牵涉众多的器件类型和厂家，由于规格型号不完整，设计人员要花大量的时间和精力去进行元器件和材料的查询和统计，影响出产效率，耽误设计周期。繁琐的绘图功能：电气工程设计中最为关键的是道理图的设计，由于通用 CAD 没有专门绘制电气图的东西，使用通用 CAD 进行工程设计时，一些繁琐且容易出错的工作仍然需要用人工完成，效率非常低。如：联线关系，只要有一处错误，轻那么系统不克不及正常运行，重那么导致元器件损坏。信息查询慢：工程工程多，各类文件图档归类方法不同，如通用 CAD 系统以文件形式保留信息，缺乏系统性，信息查询不便利。面对剧烈的市场竞争，企业唯有通过协同工作，提高效率，提高设计质量，缩短设计周期，节约原材料，降低运行成本，以提升企业的市场竞争力，抢占市场先机；这样，一套专业化的 ED 设计软件便成为当前我们电气自动化行业企业的一个不成多得的帮手。 专业化的 EDCAD 软件 EDCAD 软件是由西班牙 ACERI 公司开发的一种电气工程设计软件，自从为第一个欧洲用户提供专业化的电气设计效劳以来，已经有 15 年了。ED 软件目前畅销欧洲、美国、拉丁美洲、亚太地域，帮忙世界各地的用户进行电气工程和产物的预算、设计、出产，是一种高品质、专业化的电气设计软件，为目前世界上最优秀的电气设计软件。ED 软件不单可以快速、便捷的绘制道理图；对组件、导线和电缆进行自动编...
