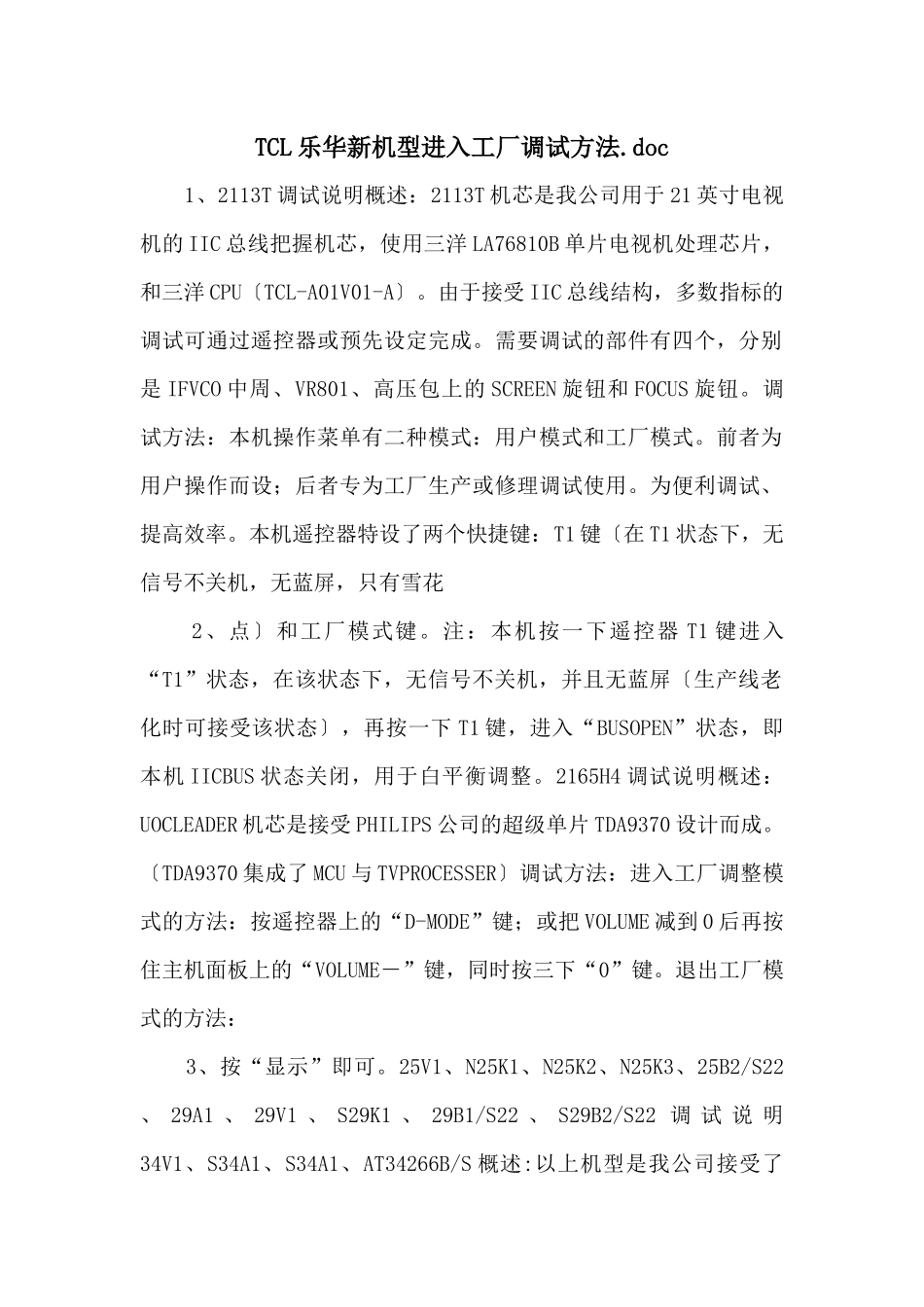

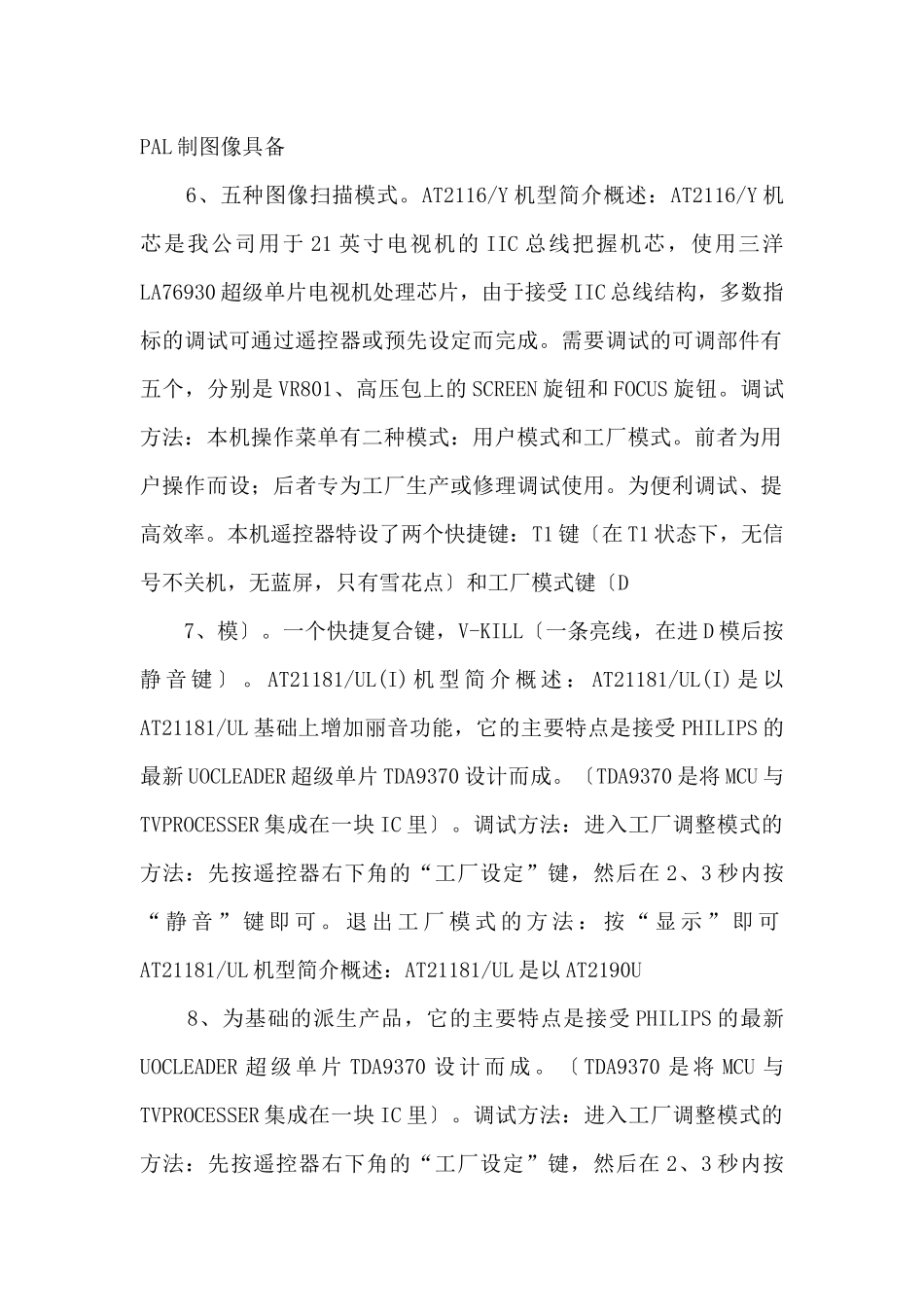

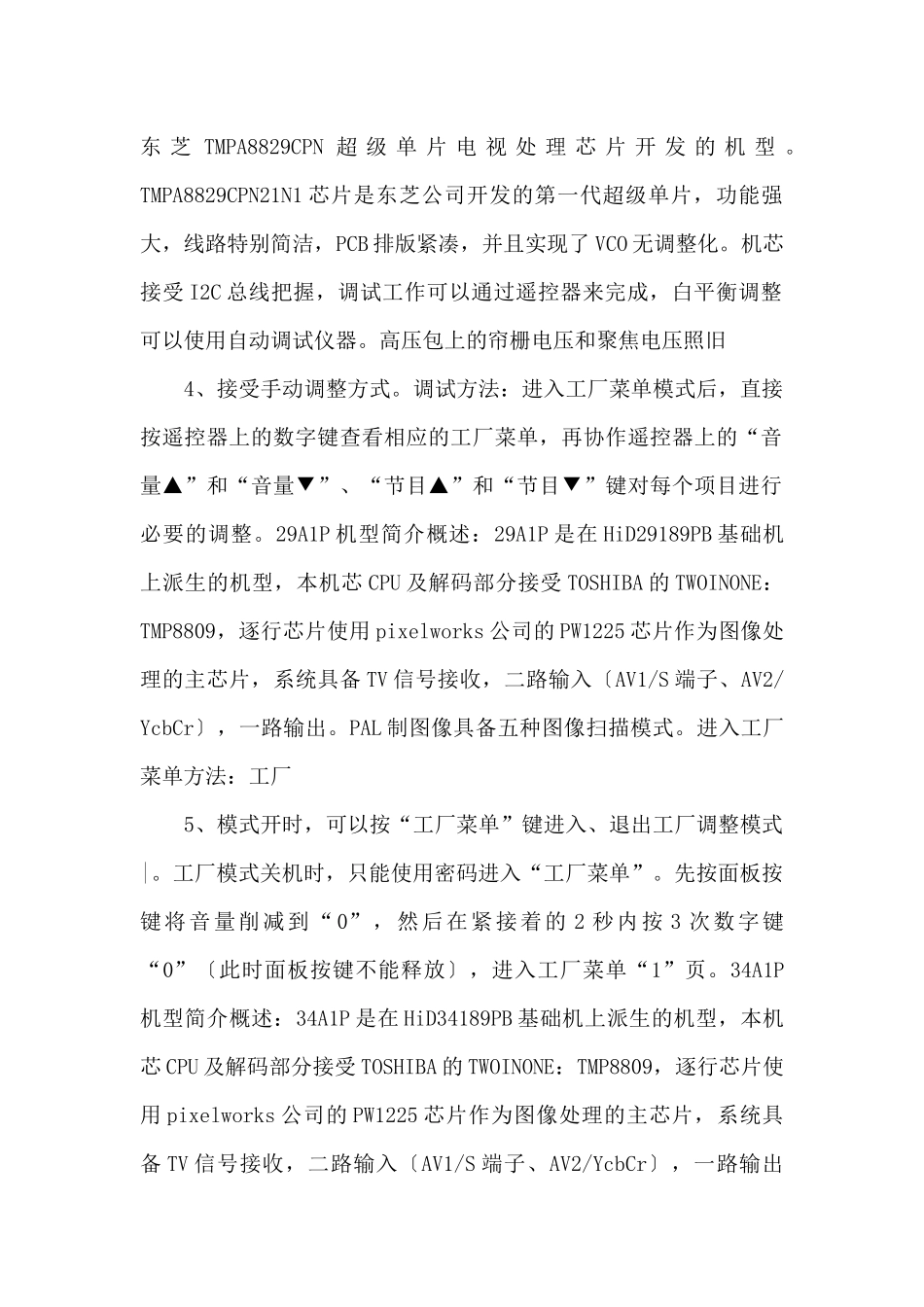

TCL 乐华新机型进入工厂调试方法.doc 1、2113T 调试说明概述：2113T 机芯是我公司用于 21 英寸电视机的 IIC 总线把握机芯，使用三洋 LA76810B 单片电视机处理芯片，和三洋 CPU〔TCL-A01V01-A〕。由于接受 IIC 总线结构，多数指标的调试可通过遥控器或预先设定完成。需要调试的部件有四个，分别是 IFVCO 中周、VR801、高压包上的 SCREEN 旋钮和 FOCUS 旋钮。调试方法：本机操作菜单有二种模式：用户模式和工厂模式。前者为用户操作而设；后者专为工厂生产或修理调试使用。为便利调试、提高效率。本机遥控器特设了两个快捷键：T1 键〔在 T1 状态下，无信号不关机，无蓝屏，只有雪花 2、点〕和工厂模式键。注：本机按一下遥控器 T1 键进入“T1”状态，在该状态下，无信号不关机，并且无蓝屏〔生产线老化时可接受该状态〕，再按一下 T1 键，进入“BUSOPEN”状态，即本机 IICBUS 状态关闭，用于白平衡调整。2165H4 调试说明概述：UOCLEADER 机芯是接受 PHILIPS 公司的超级单片 TDA9370 设计而成。〔TDA9370 集成了 MCU 与 TVPROCESSER〕调试方法：进入工厂调整模式的方法：按遥控器上的“D-MODE”键；或把 VOLUME 减到 0 后再按住主机面板上的“VOLUME－”键，同时按三下“0”键。退出工厂模式的方法： 3、按“显示”即可。25V1、N25K1、N25K2、N25K3、25B2/S22、 29A1 、 29V1 、 S29K1 、 29B1/S22 、 S29B2/S22 调 试 说 明34V1、S34A1、S34A1、AT34266B/S 概述:以上机型是我公司接受了东 芝 TMPA8829CPN 超 级 单 片 电 视 处 理 芯 片 开 发 的 机 型 。TMPA8829CPN21N1 芯片是东芝公司开发的第一代超级单片，功能强大，线路特别简洁，PCB 排版紧凑，并且实现了 VCO 无调整化。机芯接受 I2C 总线把握，调试工作可以通过遥控器来完成，白平衡调整可以使用自动调试仪器。高压包上的帘栅电压和聚焦电压照旧 4、接受手动调整方式。调试方法：进入工厂菜单模式后，直接按遥控器上的数字键查看相应的工厂菜单，再协作遥控器上的“音量▲”和“音量▼”、“节目▲”和“节目▼”键对每个项目进行必要的调整。29A1P 机型简介概述：29A1P 是在 HiD29189PB 基础机上派生的机型，本机芯 CPU 及解码部分接受 TOSHIBA 的 TWOINONE：TMP8809，逐行芯片使用 pixelworks 公司的 PW1225 芯片作为图像处理的主芯片，系统具备 TV 信号接收，二路输入〔AV1/S 端子...
