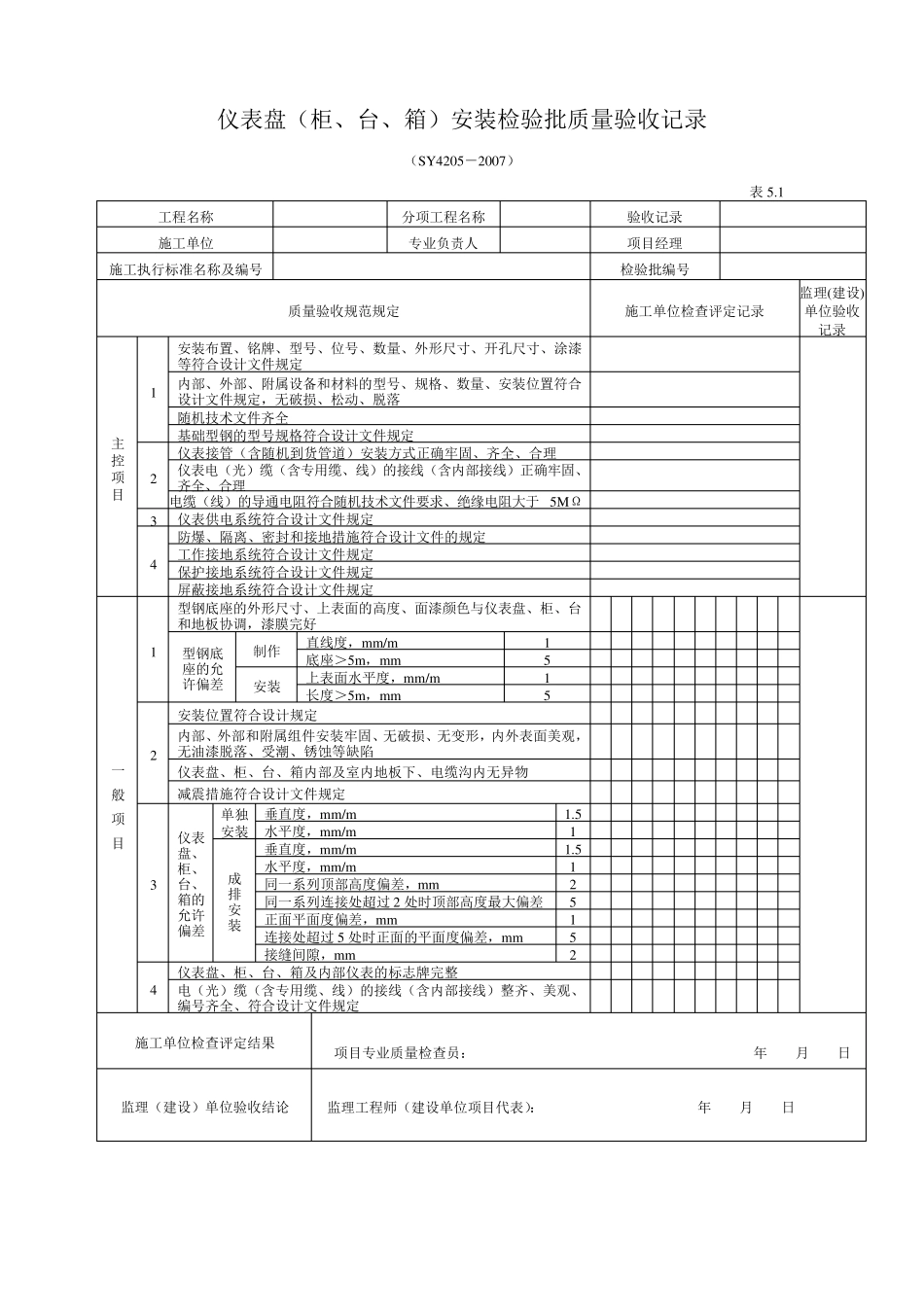

自动化仪表工程检验批 仪表盘（柜、台、箱）安装检验批质量验收记录 （SY4205－2007） 表5.1 工程名称 分项工程名称 验收记录 施工单位 专业负责人 项目经理 施工执行标准名称及编号 检验批编号 质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录 主 控 项 目 1 安装布置、铭牌、型号、位号、数量、外形尺寸、开孔尺寸、涂漆等符合设计文件规定 内部、外部、附属设备和材料的型号、规格、数量、安装位置符合设计文件规定，无破损、松动、脱落 随机技术文件齐全 基础型钢的型号规格符合设计文件规定 2 仪表接管（含随机到货管道）安装方式正确牢固、齐全、合理 仪表电（光）缆（含专用缆、线）的接线（含内部接线）正确牢固、齐全、合理 电缆（线）的导通电阻符合随机技术文件要求、绝缘电阻大于5MΩ 3 仪表供电系统符合设计文件规定 4 防爆、隔离、密封和接地措施符合设计文件的规定 工作接地系统符合设计文件规定 保护接地系统符合设计文件规定 屏蔽接地系统符合设计文件规定 一般项目 1 型钢底座的外形尺寸、上表面的高度、面漆颜色与仪表盘、柜、台和地板协调，漆膜完好 型钢底座的允许 偏 差 制 作 直 线度，mm/m 1 底座＞ 5m，mm 5 安装 上表面水 平 度，mm/m 1 长 度＞ 5m，mm 5 2 安装位置符合设计规定 内部、外部和附属组 件安装牢固、无破损、无变 形，内外表面美 观 ，无油 漆脱落、受 潮 、锈 蚀 等缺 陷 仪表盘、柜、台、箱内部及室 内地板下 、电缆沟 内无异 物 减 震 措施符合设计文件规定 3 仪表盘、柜、台、箱的允 许偏 差 单独安装 垂 直 度，mm/m 1.5 水 平 度，mm/m 1 成排安装 垂 直 度，mm/m 1.5 水 平 度，mm/m 1 同 一系列 顶 部高度偏 差 ，mm 2 同 一系列 连 接处 超 过 2 处 时 顶 部高度最 大偏 差 5 正面平 面度偏 差 ，mm 1 连 接处 超 过 5 处 时 正面的平 面度偏 差 ，mm 5 接缝 间 隙 ，mm 2 4 仪表盘、柜、台、箱及内部仪表的标志 牌完整 电（光）缆（含专用缆、线）的接线（含内部接线）整 齐、美 观 、编号齐全、符合设计文件规定 施工单位检查评定结 果 项目专业质量检查员 ： 年 月 日 监理（建设）单位验收结 论 监理工程师 （建设单位项目代 表）： 年 月 日 温 度 仪 表 安 装 检 验 批 质 量 验 收...
