自动化仪表部分习题答案

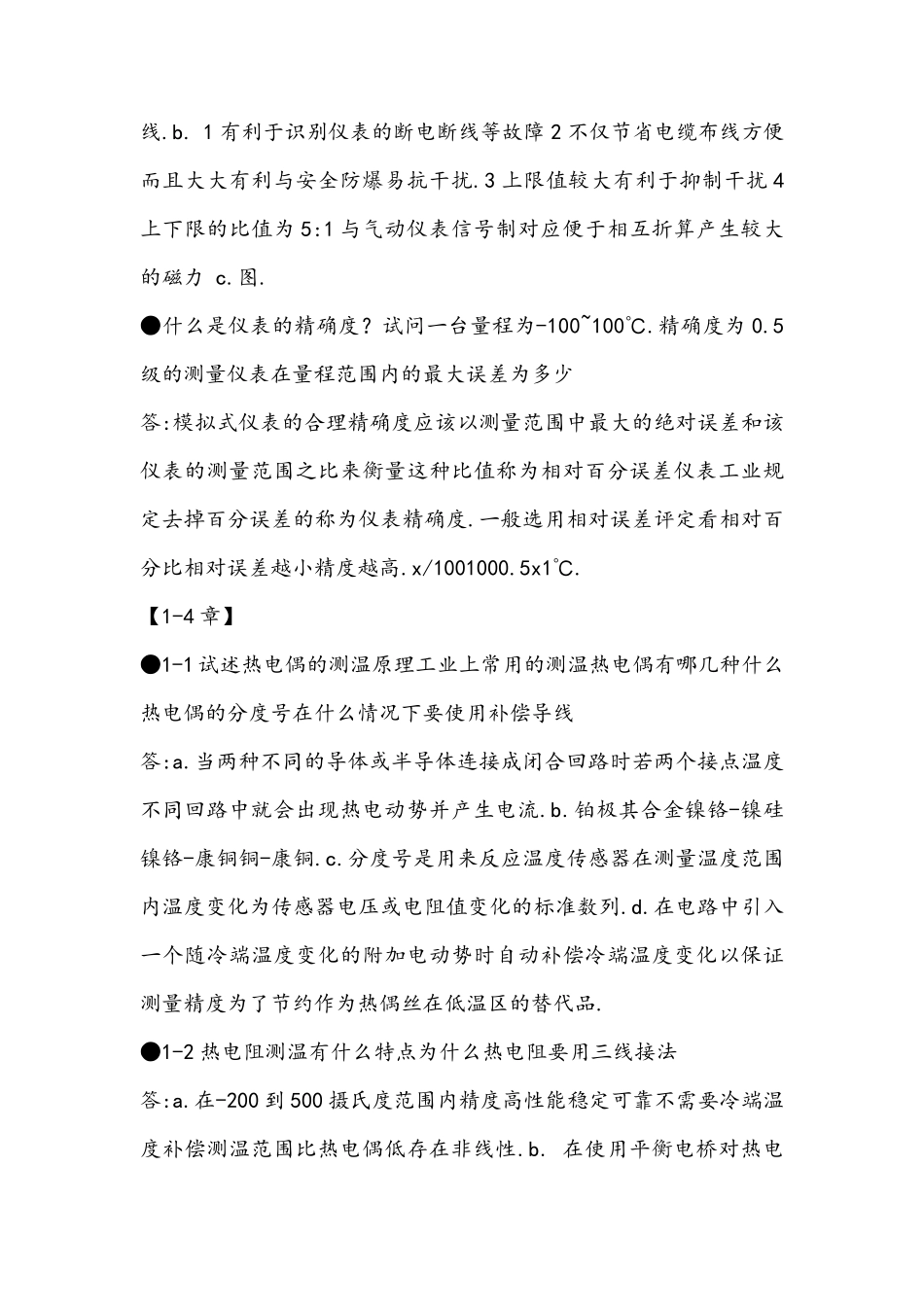

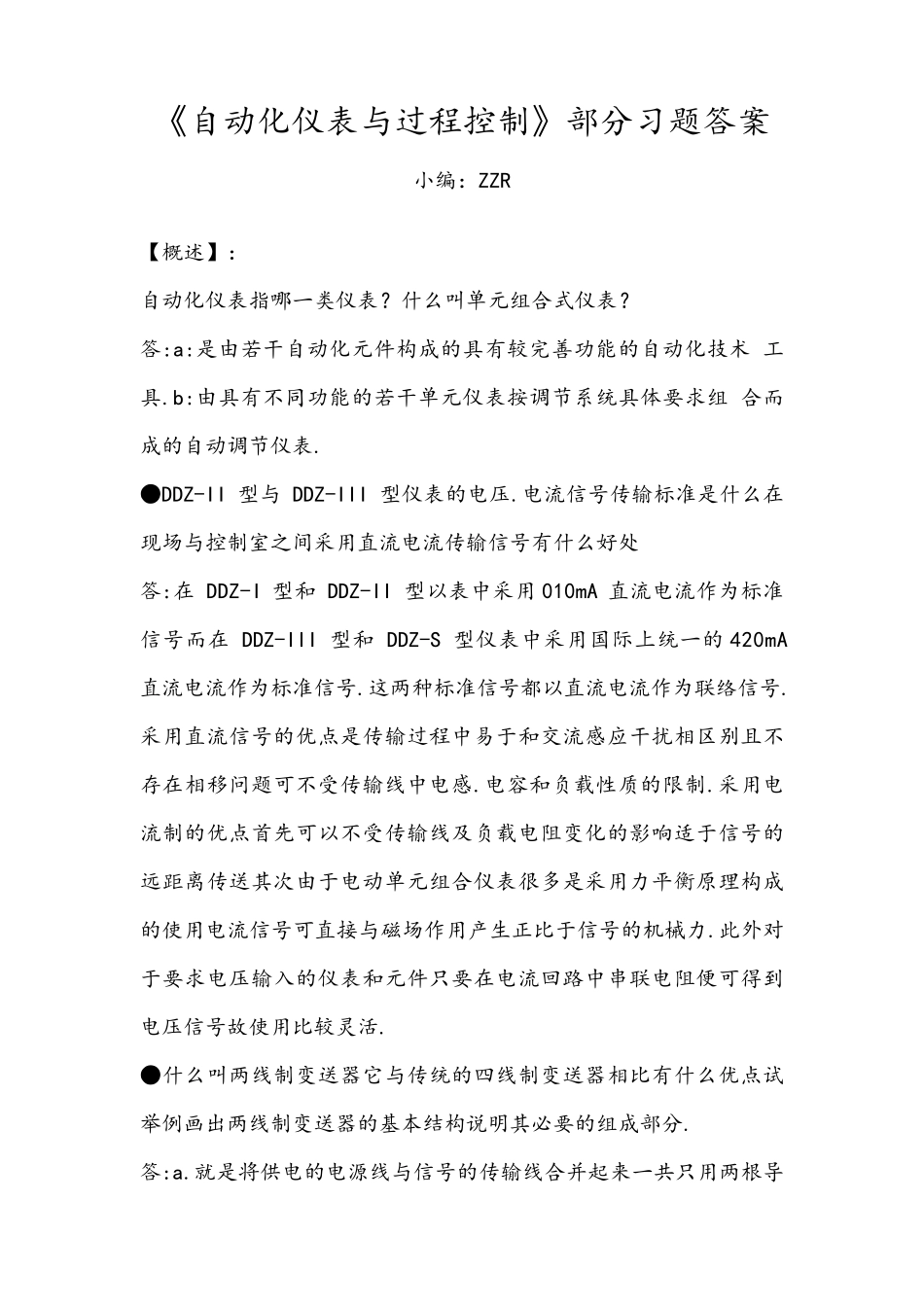

《自动化仪表与过程控制》部分习题答案小编：ZZR【概述】：自动化仪表指哪一类仪表？什么叫单元组合式仪表？答:a:是由若干自动化元件构成的具有较完善功能的自动化技术工具.b:由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表.●DDZ-II 型与DDZ-III 型仪表的电压.电流信号传输标准是什么在现场与控制室之间采用直流电流传输信号有什么好处答:在 DDZ-I 型和 DDZ-II 型以表中采用 010mA 直流电流作为标准信号而在 DDZ-III 型和 DDZ-S 型仪表中采用国际上统一的420mA直流电流作为标准信号.这两种标准信号都以直流电流作为联络信号.采用直流信号的优点是传输过程中易于和交流感应干扰相区别且不存在相移问题可不受传输线中电感.电容和负载性质的限制.采用电流制的优点首先可以不受传输线及负载电阻变化的影响适于信号的远距离传送其次由于电动单元组合仪表很多是采用力平衡原理构成的使用电流信号可直接与磁场作用产生正比于信号的机械力.此外对于要求电压输入的仪表和元件只要在电流回路中串联电阻便可得到电压信号故使用比较灵活.●什么叫两线制变送器它与传统的四线制变送器相比有什么优点试举例画出两线制变送器的基本结构说明其必要的组成部分.答:a.就是将供电的电源线与信号的传输线合并起来一共只用两根导线.b. 1 有利于识别仪表的断电断线等故障2 不仅节省电缆布线方便而且大大有利与安全防爆易抗干扰.3 上限值较大有利于抑制干扰4上下限的比值为5:1 与气动仪表信号制对应便于相互折算产生较大的磁力c.图.●什么是仪表的精确度？试问一台量程为-100~100℃.精确度为0.5级的测量仪表在量程范围内的最大误差为多少答:模拟式仪表的合理精确度应该以测量范围中最大的绝对误差和该仪表的测量范围之比来衡量这种比值称为相对百分误差仪表工业规定去掉百分误差的称为仪表精确度.一般选用相对误差评定看相对百分比相对误差越小精度越高.x/1001000.5x1℃.【1-4 章】●1-1 试述热电偶的测温原理工业上常用的测温热电偶有哪几种什么热电偶的分度号在什么情况下要使用补偿导线答:a.当两种不同的导体或半导体连接成闭合回路时若两个接点温度不同回路中就会出现热电动势并产生电流.b.铂极其合金镍铬-镍硅镍铬-康铜铜-康铜.c.分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列.d.在电路中引入一个随冷端温度变化的附加电动势时自动补偿冷端温度变化以保证测量精度为了节约作为...
