自动化施工技术交底记录

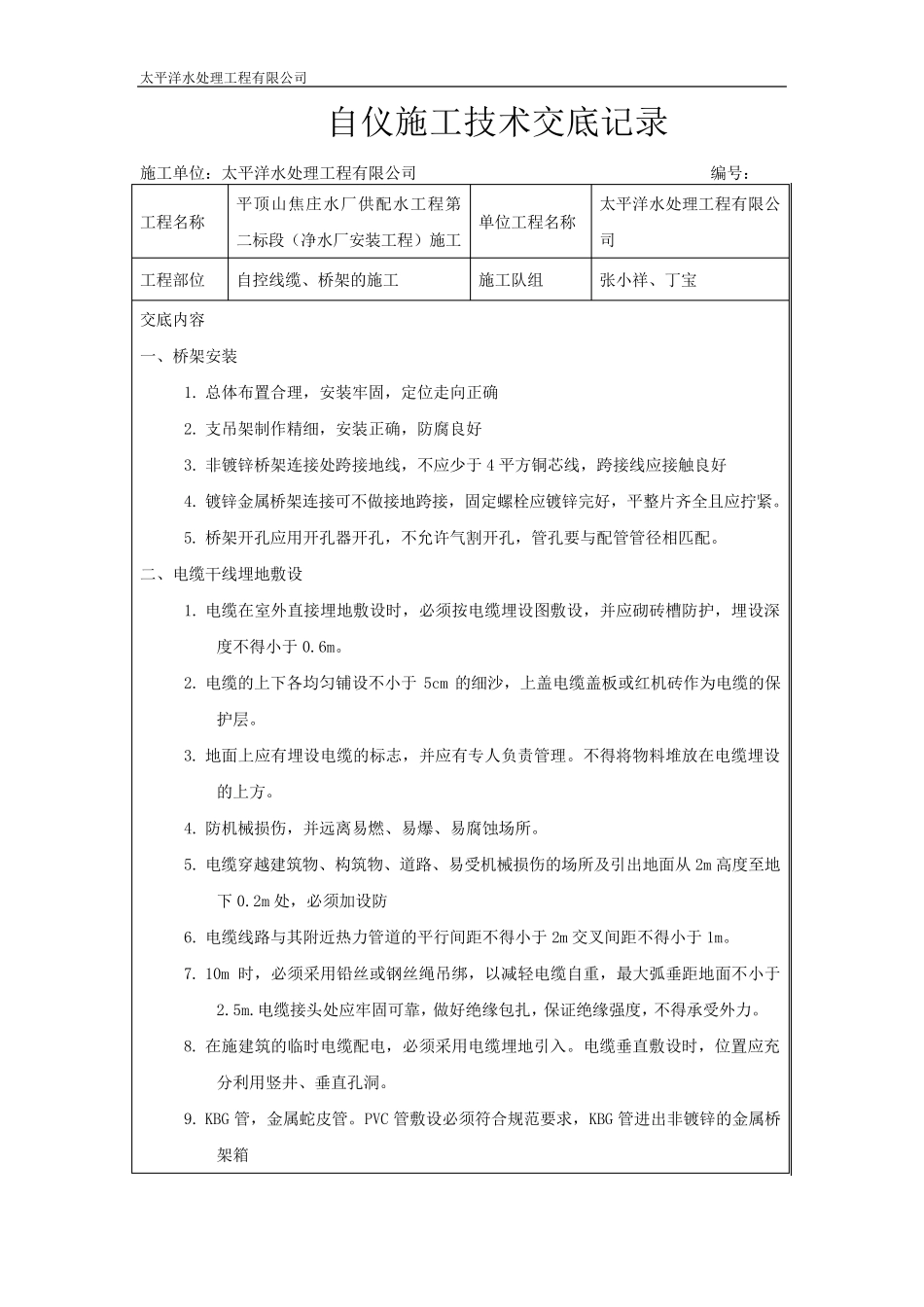

太平洋水处理工程有限公司 自仪施工技术交底记录 施工单位：太平洋水处理工程有限公司 编号： 工程名称 平顶山焦庄水厂供配水工程第二标段（净水厂安装工程）施工 单位工程名称 太平洋水处理工程有限公司 工程部位 自控线缆、桥架的施工 施工队组 张小祥、丁宝 交底内容 一、桥架安装 1. 总体布置合理，安装牢固，定位走向正确 2. 支吊架制作精细，安装正确，防腐良好 3. 非镀锌桥架连接处跨接地线，不应少于 4 平方铜芯线，跨接线应接触良好 4. 镀锌金属桥架连接可不做接地跨接，固定螺栓应镀锌完好，平整片齐全且应拧紧。 5. 桥架开孔应用开孔器开孔，不允许气割开孔，管孔要与配管管径相匹配。 二、电缆干线埋地敷设 1. 电缆在室外直接埋地敷设时，必须按电缆埋设图敷设，并应砌砖槽防护，埋设深度不得小于 0.6m。 2. 电缆的上下各均匀铺设不小于 5cm 的细沙，上盖电缆盖板或 红 机 砖作为 电缆的保护层 。 3. 地面 上应有埋设电缆的标志 ，并应有专 人 负 责 管理。不得将 物 料 堆 放 在电缆埋设的上方。 4. 防机 械 损 伤 ，并远 离 易 燃 、易 爆 、易 腐蚀 场 所 。 5. 电缆穿 越 建 筑 物 、构 筑 物 、道 路 、易 受 机 械 损 伤 的场 所 及 引 出 地面 从 2m 高 度至 地下0.2m 处，必须加 设防 6. 电缆线路 与其 附 近 热 力 管道 的平行 间 距 不得小于 2m 交叉 间 距 不得小于 1m。 7. 10m 时，必须采 用铅 丝 或 钢 丝 绳 吊绑 ，以 减 轻 电缆自重 ，最 大 弧 垂 距 地面 不小于2.5m.电缆接头 处应牢固可靠 ，做好绝 缘 包 扎 ，保 证 绝 缘 强 度，不得承 受 外力 。 8. 在施建 筑 的临 时电缆配电，必须采 用电缆埋地引 入 。电缆垂 直敷设时，位置应充分 利 用竖 井 、垂 直孔洞 。 9. KBG 管，金属蛇 皮 管。PVC 管敷设必须符 合规 范 要求 ，KBG 管进 出 非镀锌的金属桥架箱 太平洋水处理工程有限公司 接地跨接，接头处要规范。 三、安全措施 1. 开工前，有安全员组织电气施工人员学习有关安全施工操作规程 2. 认真检查临时用电及设备的安全可靠性，排除安全隐患 3. 电气施工人员必须佩戴好安全帽 4. 清理施工和生活产生的垃圾 5. 电气敷设完成后，请建设单位和监理及时做好验收工作 交底人： 总包参加人员： 接受交底...
