自动喷淋灭火系统

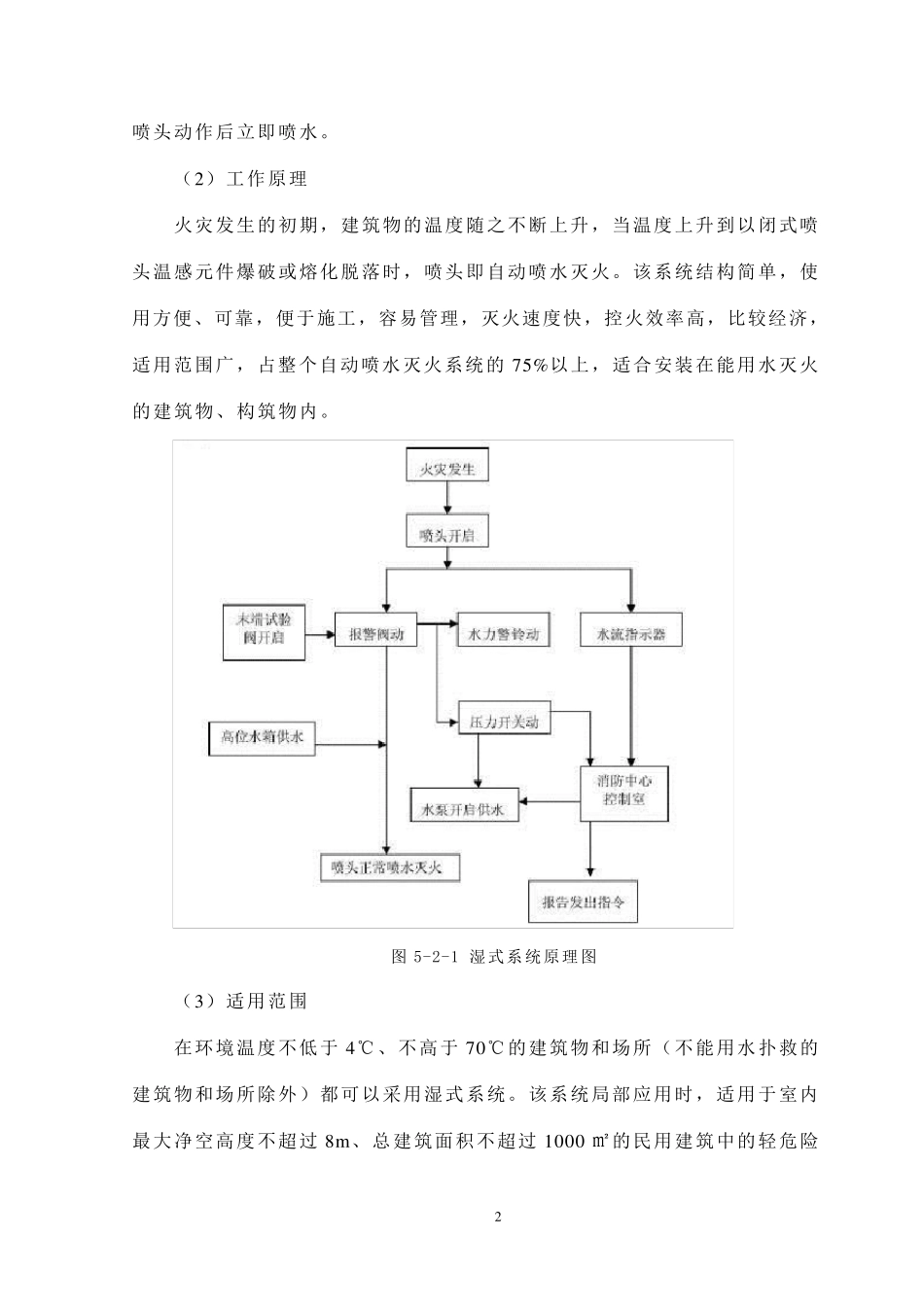

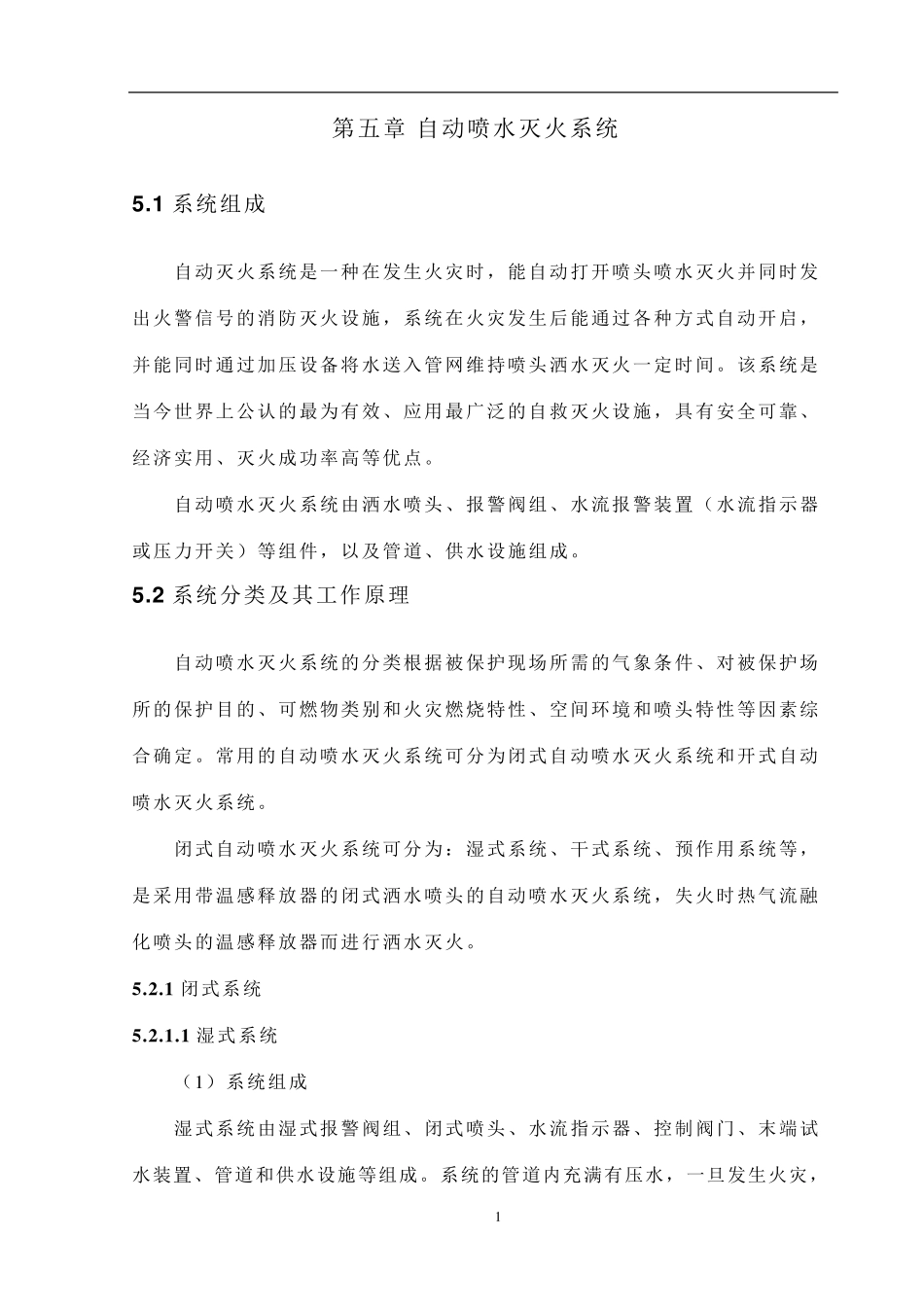

1 第五章 自动喷水灭火系统 5 .1 系统组成 自动灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动开启，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成。 5 .2 系统分类及其工作原理 自动喷水灭火系统的分类根据被保护现场所需的气象条件、对被保护场所的保护目的、可燃物类别和火灾燃烧特性、空间环境和喷头特性等因素综合确定。常用的自动喷水灭火系统可分为闭式自动喷水灭火系统和开式自动喷水灭火系统。 闭式自动喷水灭火系统可分为：湿式系统、干式系统、预作用系统等，是采用带温感释放器的闭式洒水喷头的自动喷水灭火系统，失火时热气流融化喷头的温感释放器而进行洒水灭火。 5 .2 .1 闭式系统 5 .2 .1 .1 湿式系统 （1 ）系统组成 湿式系统由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水，一旦发生火灾， 2 喷头动作后立即喷水。 （2）工作原理 火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。该系统结构简单，使用方便、可靠，便于施工，容易管理，灭火速度快，控火效率高，比较经济，适用范围广，占整个自动喷水灭火系统的75%以上，适合安装在能用水灭火的建筑物、构筑物内。 图5-2-1 湿式系统原理图 （3）适用范围 在环境温度不低于4℃、不高于70℃的建筑物和场所（不能用水扑救的建筑物和场所除外）都可以采用湿式系统。该系统局部应用时，适用于室内最大净空高度不超过 8m 、总建筑面积不超过 1000 ㎡的民用建筑中的轻危险 3 级或中危险级Ⅰ级需要局部保护的区域。 5 .2 .1 .2 干式系统 （1 ）系统组成 干式系统是报警阀后充满压力气体的灭火系统，系统由闭式喷头、管道系统、干式报警阀组和供水设施、补气装置等组成。 （2 ）工作原理 干式系统与湿式类似只是控制信号阀的结构和作用原理不同，配水管网与供水管间设置干式控制信号阀将它们隔开，而在配水管网中平时充满着有压力气体用于系统的启动。发生火灾时，喷头首先喷出气...
