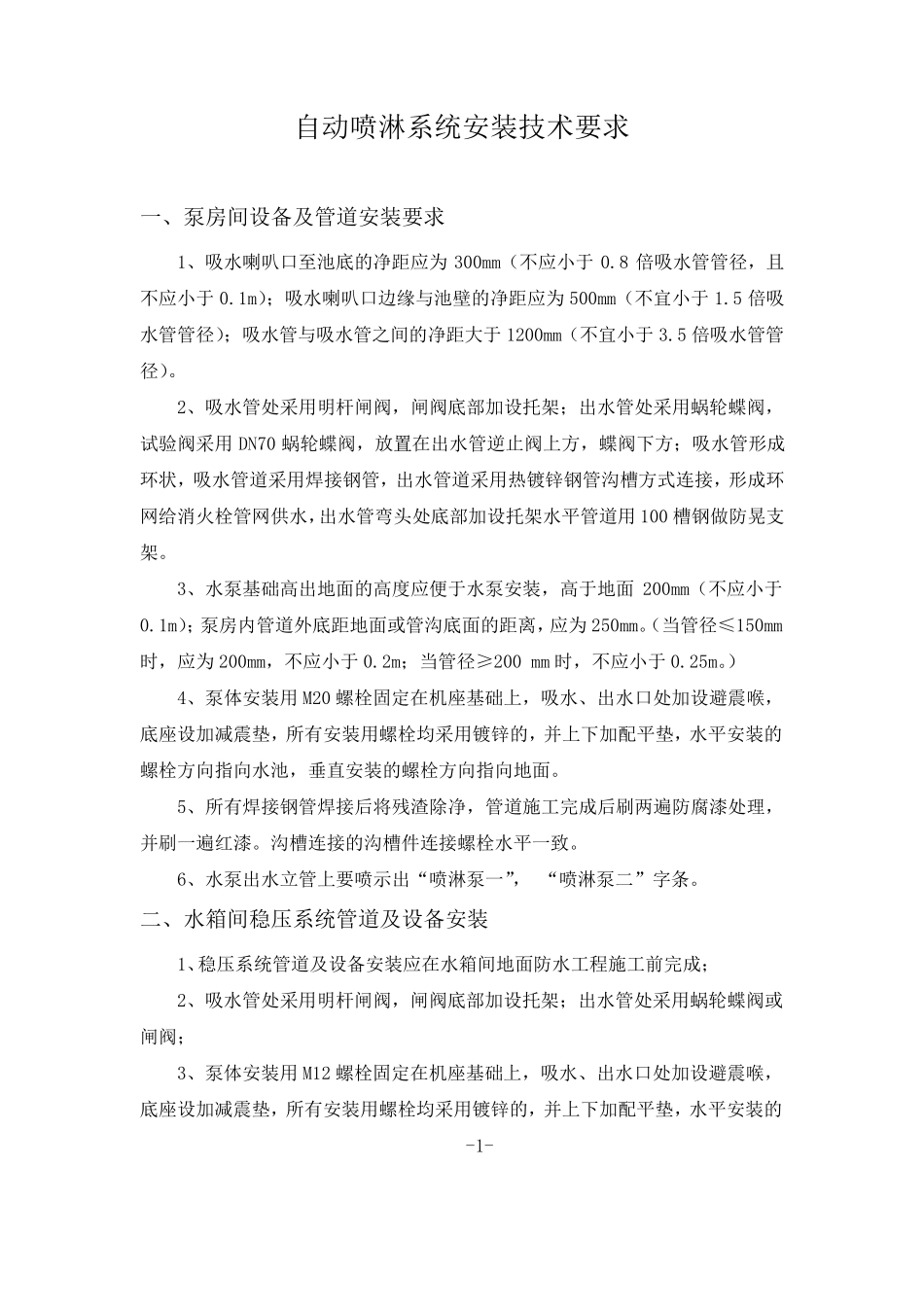

自 动 喷 淋 系 统 安 装 技 术 要 求 一 、 泵 房 间 设 备 及 管 道 安 装 要 求 1、 吸 水 喇 叭 口 至 池 底 的 净 距 应 为300mm（ 不 应 小 于0.8 倍 吸 水 管 管 径 ， 且不 应 小 于 0.1m）； 吸 水 喇 叭 口 边 缘 与 池 壁 的 净 距 应 为 500mm（ 不 宜 小 于 1.5 倍 吸水 管 管 径 ）； 吸 水 管 与 吸 水 管 之 间 的 净 距 大 于 1200mm（ 不 宜 小 于 3.5 倍 吸 水 管 管径 ）。 2、 吸 水 管 处 采 用 明 杆 闸 阀 ， 闸 阀 底 部 加 设 托 架 ； 出 水 管 处 采 用 蜗 轮 蝶 阀 ，试 验 阀 采 用 DN70 蜗 轮 蝶 阀 ， 放 置 在 出 水 管 逆 止 阀 上 方 ， 蝶 阀 下 方 ； 吸 水 管 形 成环 状 ， 吸 水 管 道 采 用 焊 接 钢 管 ， 出 水 管 道 采 用 热 镀 锌 钢 管 沟 槽 方 式 连 接 ， 形 成 环网 给 消 火 栓 管 网 供 水 ，出 水 管 弯 头 处 底 部 加 设 托 架 水 平 管 道 用 100 槽 钢 做 防 晃 支架 。 3、 水 泵 基 础 高 出 地 面 的 高 度 应 便 于 水 泵 安 装 ， 高 于 地 面200mm（ 不 应 小 于0.1m）； 泵 房 内 管 道 外 底 距 地 面 或 管 沟 底 面 的 距 离 ， 应 为 250mm。（ 当 管 径 ≤ 150mm时 ， 应 为 200mm， 不 应 小 于 0.2m； 当 管 径 ≥ 200 mm 时 ， 不 应 小 于 0.25m。） 4、 泵 体 安 装 用 M20 螺 栓 固 定 在 机 座 基 础 上 ， 吸 水 、 出 水 口 处 加 设 避 震 喉，底 座 设 加 减震 垫， 所有安 装 用 螺 栓 均采 用 镀 锌 的 ， 并上 下 加 配平 垫， 水 平 安 装 的螺 栓 方 向指向水 池 ， 垂直安 装 的 螺 栓 方 向指向地 面 。 5、 所有焊 接 钢 管 焊 接 后将残渣除净 ， 管 道 施工完成 后刷两遍防 腐漆处 理，并刷一 遍红漆。 沟 槽 连 接 的 沟 槽 件连 接 螺 栓 水 平 一 致。 6、 水 泵 出 水 立管 上 要 喷 示出 “喷 淋 泵 一 ”， “喷 淋 泵 二 ” 字 条 。 二 、 水 箱 间 稳 压 系 ...
