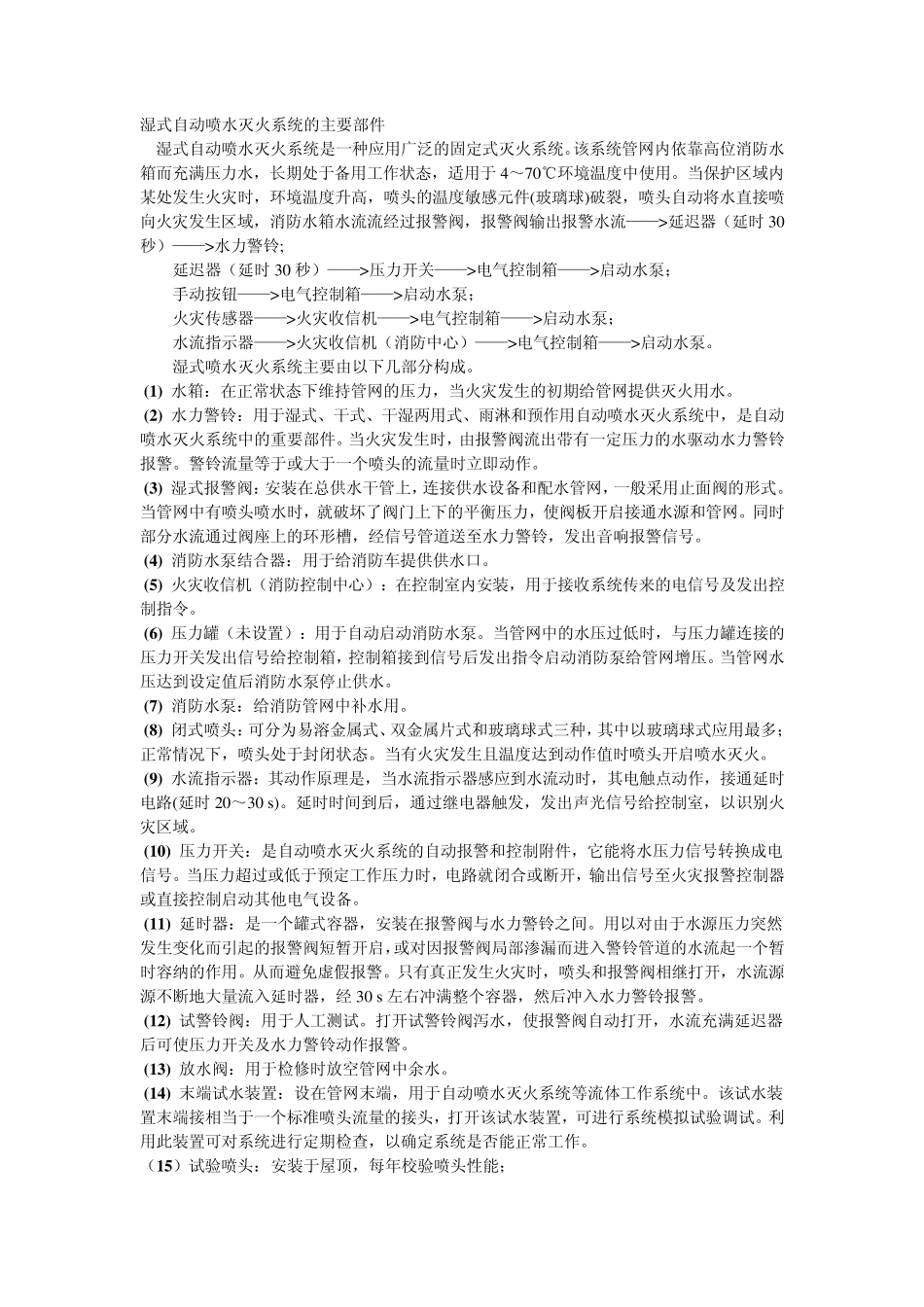

自动喷淋系统工作原理

湿式自动喷水灭火系统的主要部件 湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。该系统管网内依靠高位消防水箱而充满压力水，长期处于备用工作状态，适用于4～70℃环境温度中使用。当保护区域内某处发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流流经过报警阀，报警阀输出报警水流——>延迟器（延时30秒）——>水力警铃; 延迟器（延时30 秒）——>压力开关——>电气控制箱——>启动水泵； 手动按钮——>电气控制箱——>启动水泵； 火灾传感器——>火灾收信机——>电气控制箱——>启动水泵； 水流指示器——>火灾收信机（消防中心）——>电气控制箱——>启动水泵。 湿式喷水灭火系统主要由以下几部分构成。 (1 ) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。 (2 ) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。警铃流量等于或大于一个喷头的流量时立即动作。 (3 ) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。 (4 ) 消防水泵结合器：用于给消防车提供供水口。 (5 ) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。 (6 ) 压力罐（未设置）：用于自动启动消防水泵。当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。当管网水压达到设定值后消防水泵停止供水。 (7 ) 消防水泵：给消防管网中补水用。 (8 ) 闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。当有火灾发生且温度达到动作值时喷头开启喷水灭火。 (9 ) 水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路(延时20～30 s)。延时时间到后，通过继电器触发，发出声光信号给控制室，以识别火灾区域。 (1 0 ) 压力开关：是自动喷水灭火系统的自动报警和控制附件，它能将水压力信号转换成电信号。当压力超过或低于预定...
