自动喷淋系统计算

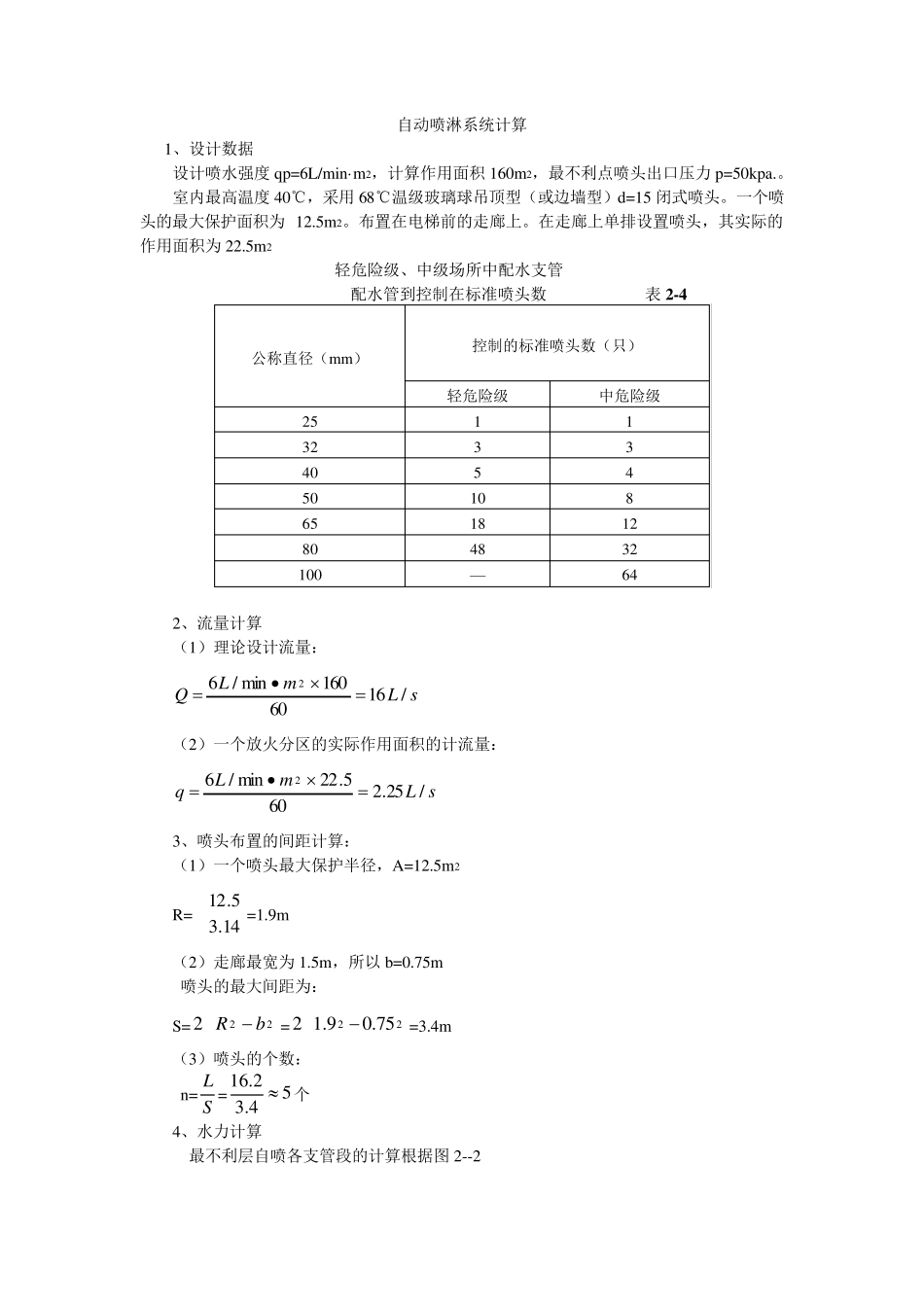

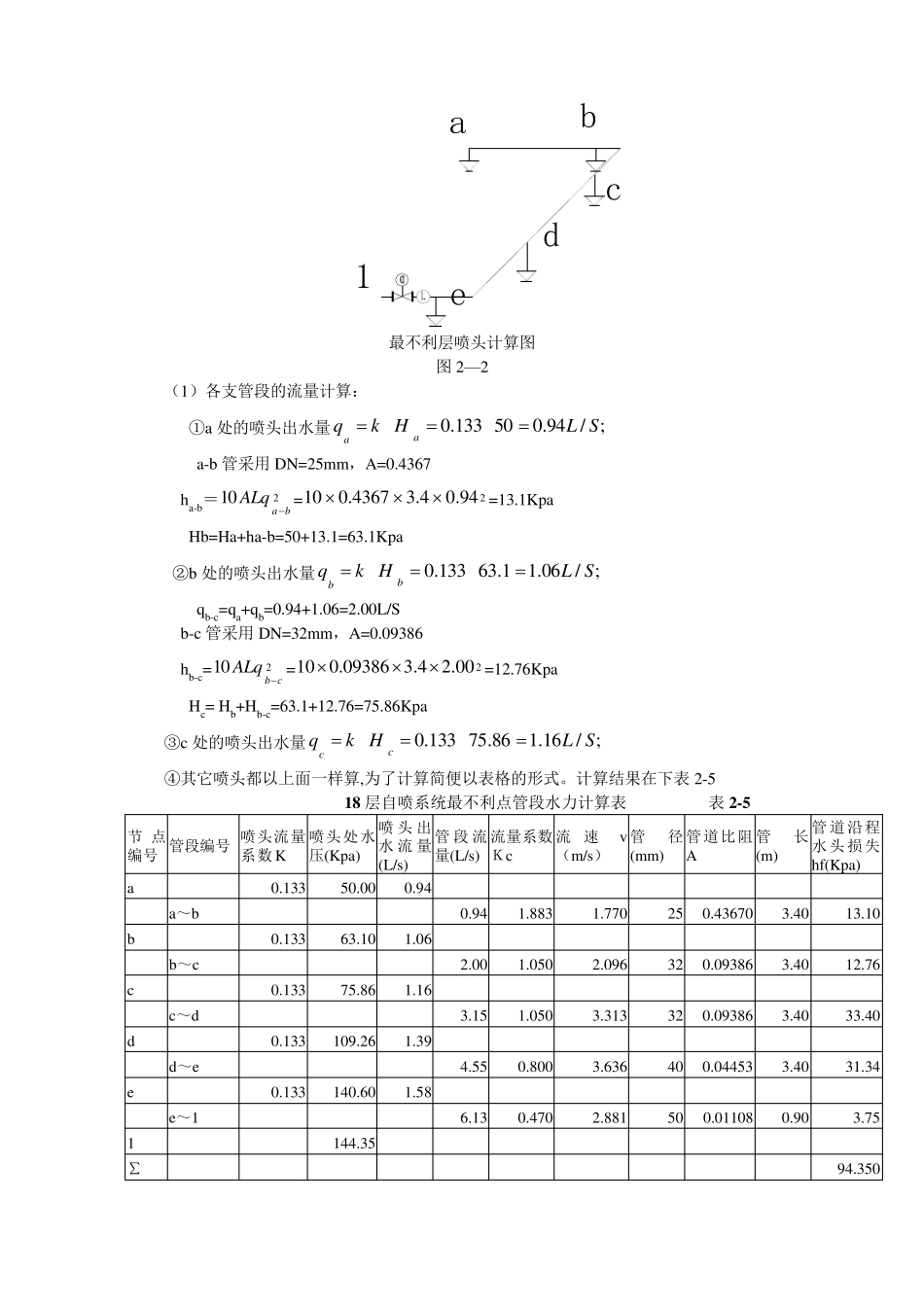

自动喷淋系统计算 1、设计数据 设计喷水强度qp=6L/min·m2，计算作用面积160m2，最不利点喷头出口压力p=50kpa.。 室内最高温度40℃，采用68℃温级玻璃球吊顶型（或边墙型）d=15 闭式喷头。一个喷头的最大保护面积为 12.5m2。布置在电梯前的走廊上。在走廊上单排设置喷头，其实际的作用面积为 22.5m2 轻危险级、中级场所中配水支管 配水管到控制在标准喷头数 表 2 -4 公称直径（mm） 控制的标准喷头数（只） 轻危险级 中危险级 25 1 1 32 3 3 40 5 4 50 10 8 65 18 12 80 48 32 100 — 64 2、流量计算 （1）理论设计流量： sLmLQ/1660160min/62• （2）一个放火分区的实际作用面积的计流量： sLmLq/25.2605.22min/62• 3、喷头布置的间距计算： （1）一个喷头最大保护半径，A=12.5m2 R=14.35.12=1.9m （2）走廊最宽为 1.5m，所以 b=0.75m 喷头的最大间距为： S=222bR =2275.09.12=3.4m （3）喷头的个数： n= SL=54.32.16个 4、水力计算 最不利层自喷各支管段的计算根据图 2--2 abcde1 最不利层喷头计算图 图2—2 （1）各支管段的流量计算： ①a 处的喷头出水量;/94.050133.0SLHkqaa a-b 管采用DN=25mm，A=0.4367 ha-b＝ 210baALq =294.04.34367.010=13.1Kpa Hb=Ha+ha-b=50+13.1=63.1Kpa ②b 处的喷头出水量;/06.11.63133.0SLHkqbb qb-c=qa+qb=0.94+1.06=2.00L/S b-c 管采用DN=32mm，A=0.09386 hb-c=210cbALq =200.24.309386.010=12.76Kpa Hc= Hb+Hb-c=63.1+12.76=75.86Kpa ③c 处的喷头出水量;/16.186.75133.0SLHkqcc ④其它喷头都以上面一样算,为了计算简便以表格的形式。计算结果在下表2-5 1 8 层自喷系统最不利点管段水力计算表 表2 -5 节点编号 管段编号 喷头流量系数K 喷头处水压(Kpa) 喷头出水流量(L/s) 管段流量(L/s) 流量系数Ｋc 流速v（m/s） 管径(mm) 管道比阻A 管长(m) 管道沿程水头损失hf(Kpa) a 0.133 50.00 0.94 a～b 0.94 1.883 1.770 25 0.43670 3.40 13.10 b 0.133 63.10 1.06 b～c 2.00 1.050 2.096 32 0.09386 3.40 12.76 c 0.133 75.86 1.16 c～d 3.15 1.050 3.313 32 0.09386 3.40 33.40 d 0.133 109.26 1.39 d～e 4.55 0.800 3.636 40 0.04453 3.40 31.34 e 0.133 140.60 1.58 e～1 6.13 0.470 2.881 50...
