自动打胶机工艺说明

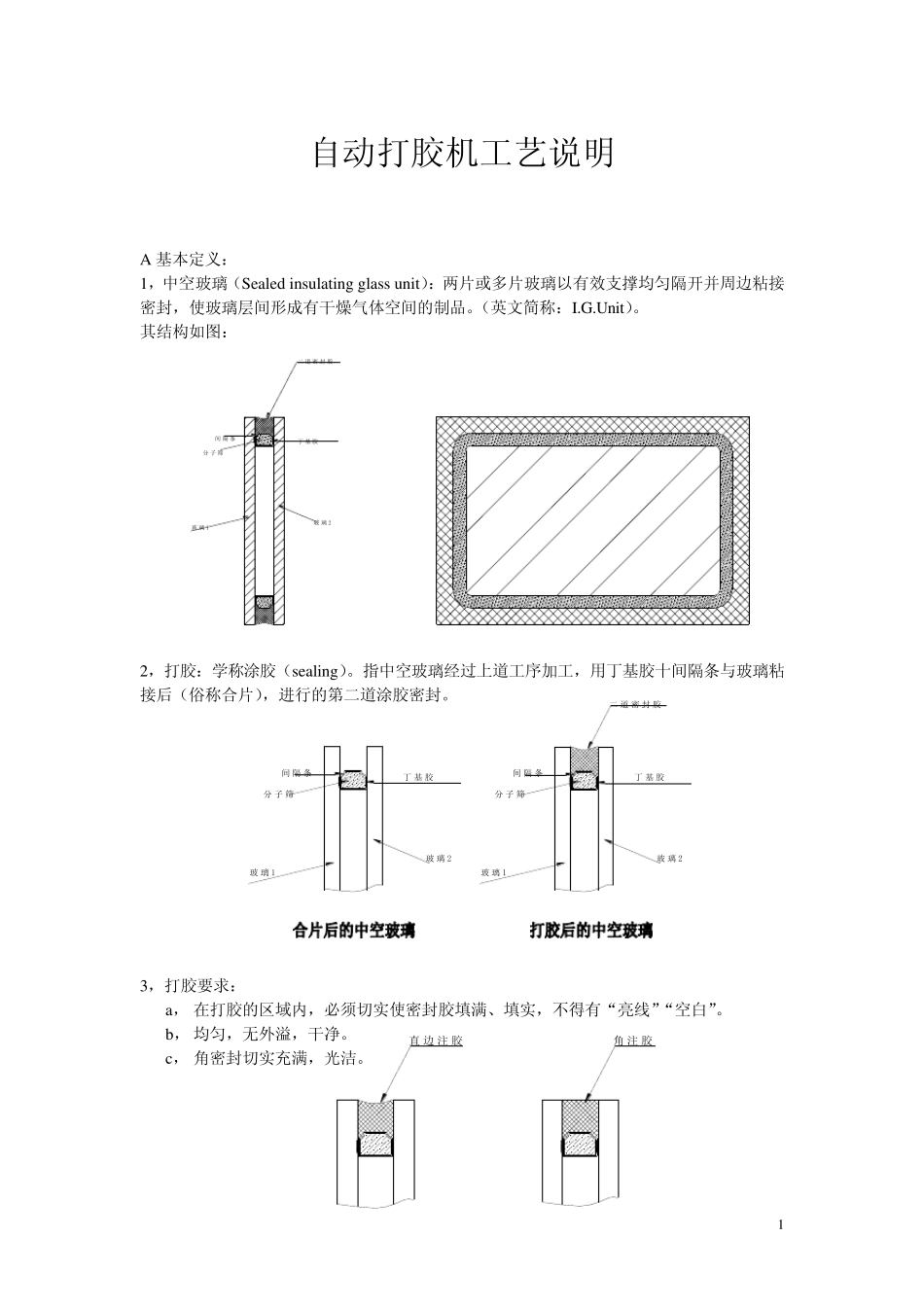

1 玻璃2玻璃1分子筛间隔条丁基胶二道密封胶玻璃1玻璃2玻璃2玻璃1二道密封胶分子筛间隔条丁基胶丁基胶间隔条分子筛角注胶直边注胶自动打胶机工艺说明 A 基本定义： 1，中空玻璃（Sealed insu lating glass u nit）：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的制品。（英文简称：I.G.Unit）。 其结构如图： 2，打胶：学称涂胶（sealing）。指中空玻璃经过上道工序加工，用丁基胶十间隔条与玻璃粘接后（俗称合片），进行的第二道涂胶密封。 3，打胶要求： a， 在打胶的区域内，必须切实使密封胶填满、填实，不得有“亮线”“空白”。 b， 均匀，无外溢，干净。 c， 角密封切实充满，光洁。 2 4，密封胶：一般分为双组分聚硫胶（PS）和双组分硅酮胶（SL）。 5，常用技术参数： W：总厚度（m m ）。最小 12m m .最大 60m m . b ：打胶宽度（m m ）。一般为6，9，12，15，最大 24。 h ：打胶深度（m m ）。最小 2，最大 10。 g1：第一片玻璃厚度（m m ）。最小 3，最大 20。 g2：第二片玻璃厚度（m m ）。最小 3，最大 20（特殊装置下可达 45m m ）。 H：玻璃高度（m m ）：最小 200，最大 2500。 L：玻璃长度（m m ）：最小 200，最大 3800。 6，可加工的中空玻璃形状：本机目前只能加工矩形等片玻璃。 玻璃只能水平放置。 3 最小2最大最大0.5右左左右输出传送带电机组分供胶系统组分供胶系统电机电机输入传送带操作台吸盘单元电机电机电机，电机配比系统电机控制柜7，要求的玻璃装配误差： 8，玻璃的传输方向：根据用户要求，可任意设定为左进右出和右进左出。 B 自动特性描述： 1， 本机构成： 4 左右行程开关传感器传感器吸盘单元左右2， 自动打胶的基本过程： 一般情况下，打胶机是中空玻璃自动生产线上的最后一个环节。一般在压合段的后面，它是对已经组装和压合好的中空玻璃进行打胶。其基本次序如下： （1）未打胶的玻璃由前面连接的单元送入， 当玻璃到达测量装置时停止输送。 （2）测量总宽度 W，并根据手工输入的 g1 和 g2 值计算出打胶宽度。 W-g1-g2=b (3)测量完毕后，玻璃进入吸盘吸附区停止 吸盘伸出完全吸附后吸盘与输送带同步向 打胶区输送。 (4)当玻璃尾边到达枪头时，停止传送， 进行定位后，升降机构上升开始进行 第一边打胶。 5 (5)当上升到玻璃上边缘时，由测量机构测 量玻璃的高度H 值...
