自动焊接机使用说明书

自动焊接机使用说明书_第1页
1/7
自动焊接机使用说明书_第2页
2/7
自动焊接机使用说明书_第3页
3/7

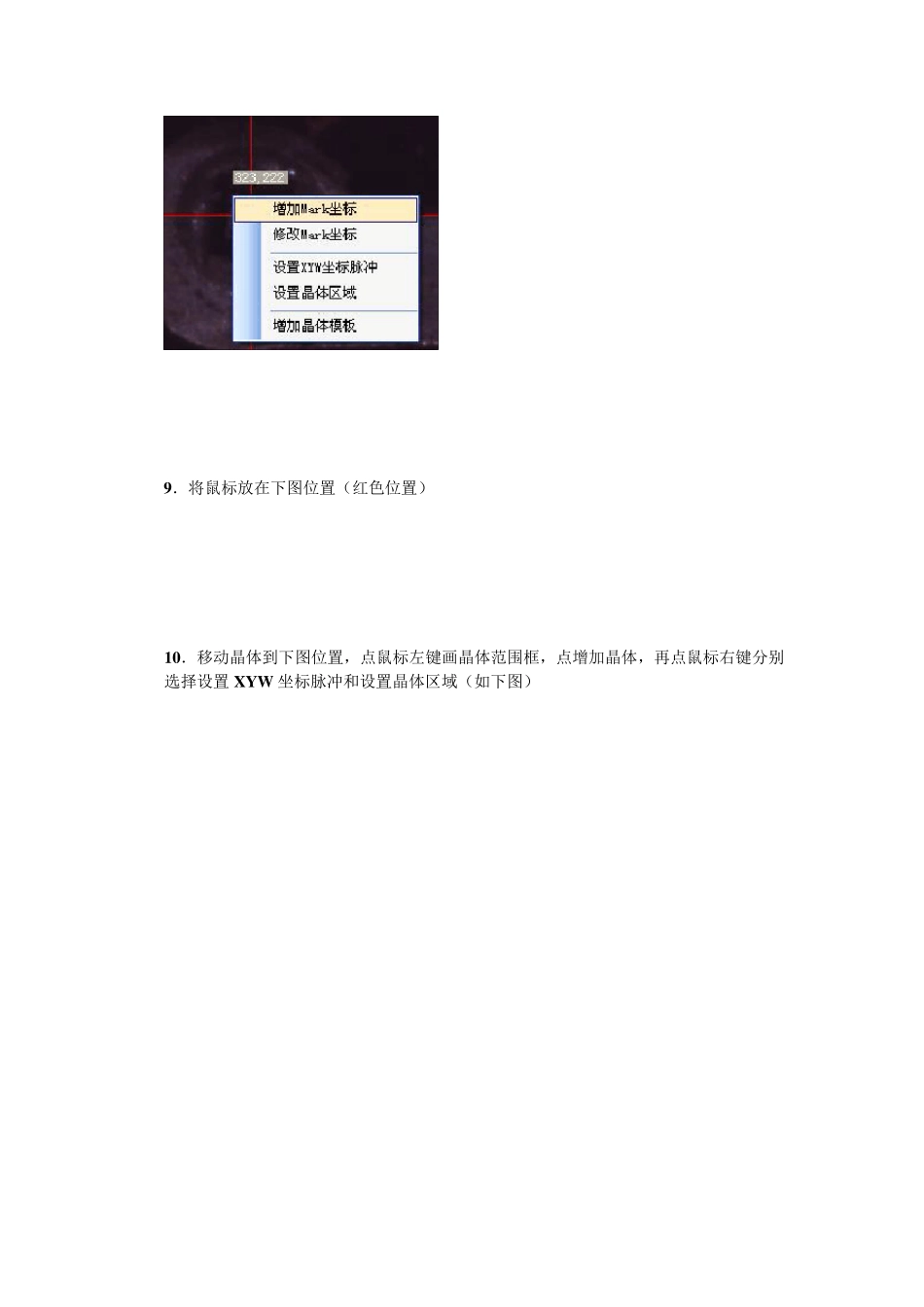

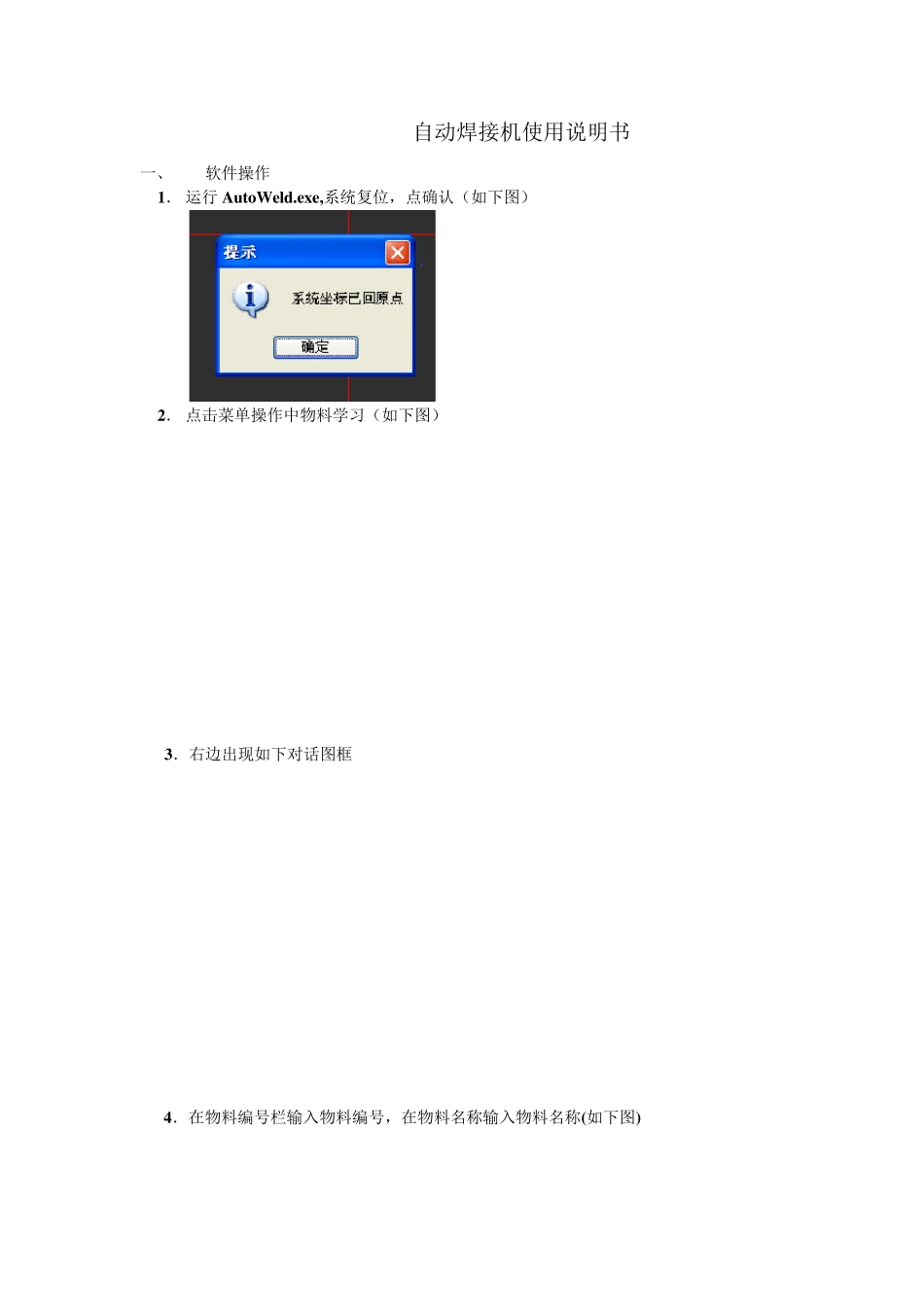

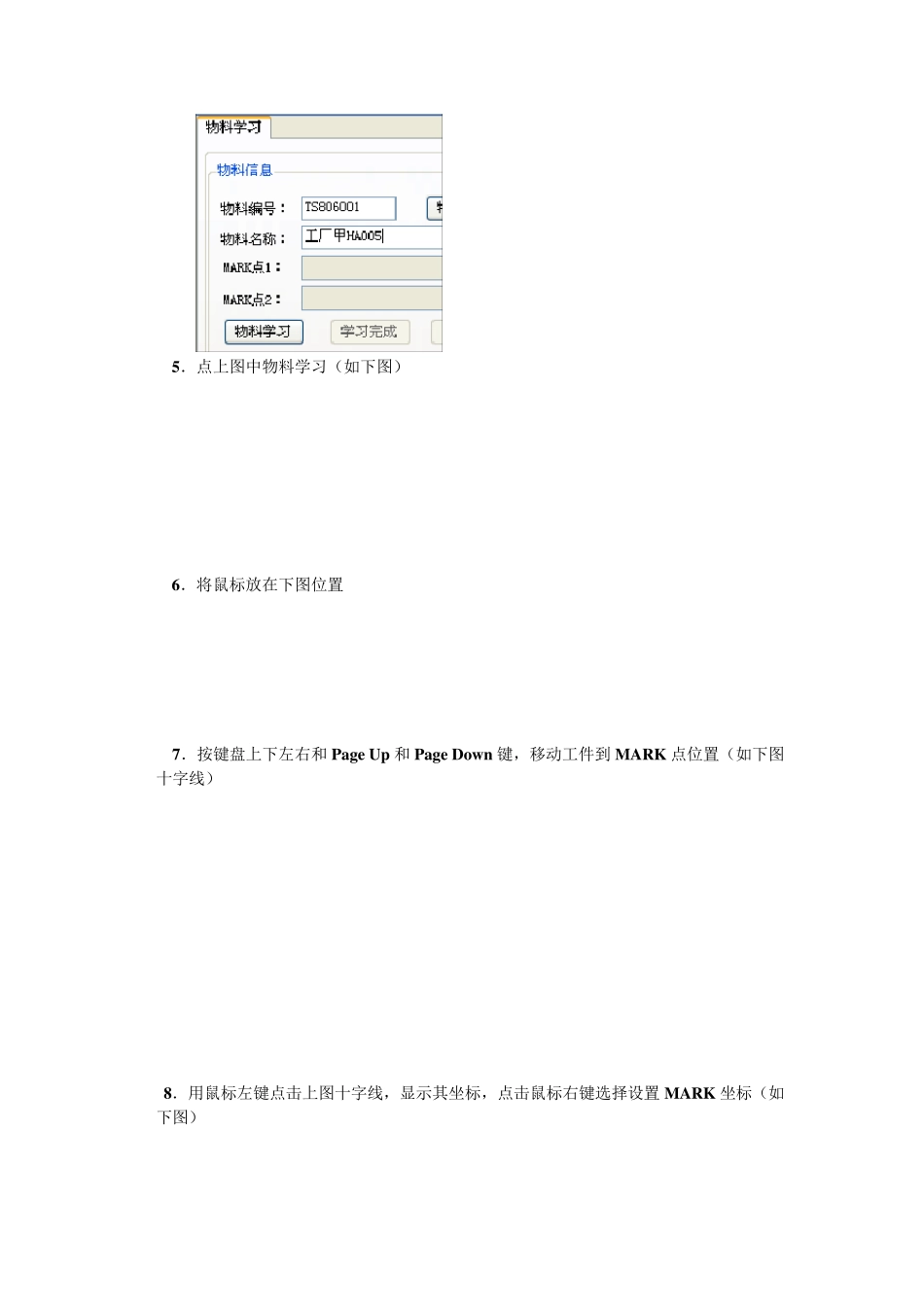

自动焊接机使用说明书 一、 软件操作 1. 运行 AutoWeld.exe,系统复位,点确认(如下图) 2. 点击菜单操作中物料学习(如下图) 3.右边出现如下对话图框 4.在物料编号栏输入物料编号,在物料名称输入物料名称(如下图) 5.点上图中物料学习(如下图) 6.将鼠标放在下图位置 7.按键盘上下左右和 Page Up 和 Page Dow n 键,移动工件到 MARK 点位置(如下图十字线) 8.用鼠标左键点击上图十字线,显示其坐标,点击鼠标右键选择设置 MARK 坐标(如下图) 9.将鼠标放在下图位置(红色位置) 10.移动晶体到下图位置,点鼠标左键画晶体范围框,点增加晶体,再点鼠标右键分别选择设置 XYW 坐标脉冲和设置晶体区域(如下图) 1 1 .建立晶体摸板,画焊盘框(如下图),点鼠标右键,选择增加晶体摸板 1 2 .输入摸板编号和摸板说明,调节二值化阀值如下图,按保存,保存结果,按退出退出界面 13.按浏览选择上面摸板,选择自动焊接、双焊盘,最后点击晶体学习完成 14.重复 10~13,将所有晶体按按上述方法学习一次(同样晶体摸板可选用一个)点学习完成,按确定 15.如果是多个电路板学习,则移动到下第N 电路板MARKn,操作如7。 16.点击菜单焊接中自动焊接(如下图)再点自动焊接对话栏中自动焊接,开始焊接 17.焊接完成后,点是或否 18.人工焊接,点击菜单焊接中手动焊接(如下图),点物料信息中物料浏览,选择要手动焊接的物料,点击物料信息中手动焊接,开始人工焊接 19.按住 Ctrl 键,点击鼠标左键可快速移动焊盘位置到中心,按空格键发焊接信号,发完焊接信号后,自动移动到下一个晶体位置,重复1 8 ,直到焊接完毕,按1 6 操作。
