自己总结有源功率因数校正APFC

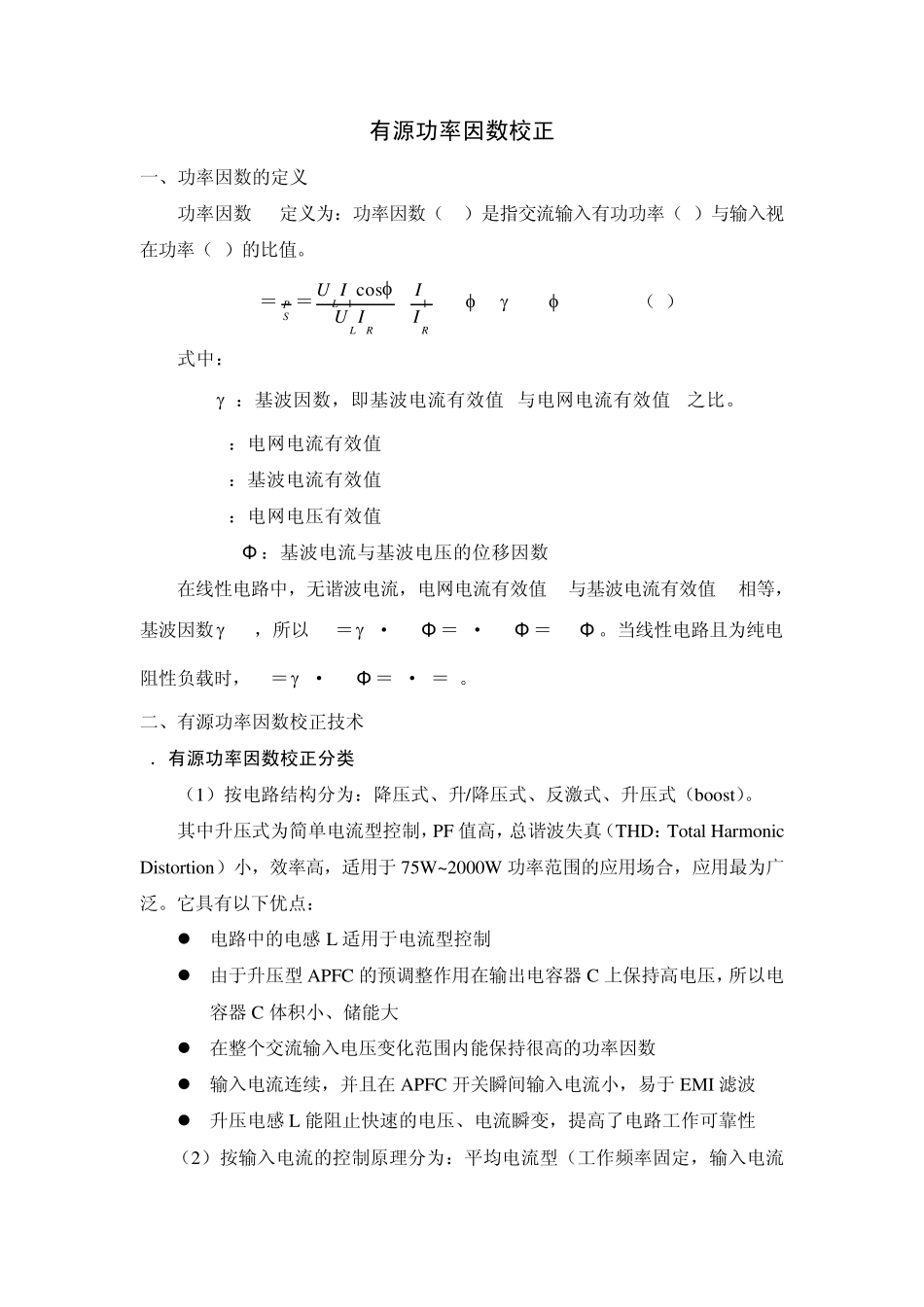

有源功率因数校正 一、功率因数的定义 功率因数PF定义为：功率因数（PF）是指交流输入有功功率（P）与输入视在功率（S）的比值。 PF＝SP ＝RLLIUIUcos1=RII1 cos =  cos （1） 式中：  ：基波因数，即基波电流有效值I1与电网电流有效值IR之比。 IR：电网电流有效值 I1：基波电流有效值 UL：电网电压有效值 cosΦ ：基波电流与基波电压的位移因数 在线性电路中，无谐波电流，电网电流有效值IR与基波电流有效值I1相等，基波因数 =1，所以PF＝ ·cosΦ ＝1·cosΦ ＝cosΦ 。当线性电路且为纯电阻性负载时，PF＝ ·cosΦ ＝1·1＝1。 二、有源功率因数校正技术 1．有源功率因数校正分类 （1）按电路结构分为：降压式、升/降压式、反激式、升压式（boost）。 其中升压式为简单电流型控制，PF 值高，总谐波失真（THD：Total Harmonic Distortion）小，效率高，适用于 75W~ 2000W 功率范围的应用场合，应用最为广泛。它具有以下优点：  电路中的电感 L 适用于电流型控制  由于升压型 APFC 的预调整作用在输出电容器 C 上保持高电压，所以电容器 C 体积小、储能大  在整个交流输入电压变化范围内能保持很高的功率因数  输入电流连续，并且在APFC 开关瞬间输入电流小，易于 EMI 滤波  升压电感 L 能阻止快速的电压、电流瞬变，提高了电路工作可靠性 （2）按输入电流的控制原理分为：平均电流型（工作频率固定，输入电流连续）、滞后电流型、峰值电流型、电压控制型。 图 1 输入电流波形图 其中平均电流型的主要有点如下：  恒频控制  工作在电感电流连续状态，开关管电流有效值小、 EM I 滤波器体积小。  能抑制开关噪声  输入电流波形失真小 主要缺点是：  控制电路复杂  需用乘法器和除法器  需检测电感电流  需电流控制环路 （3 ）按输入电流的工作模式分为：连续导通模式CCM(Continuous Conduction Mode)和不连续导通模式DCM(Discontinuous Conduction Mode)。 （4）按拓扑结构可分为：双级模式和单级模式。 单级功率校正---峰值电流控制 2、有源功率因数校正原理 有源功率因数校正（Active Power Factor Correction，简称 APFC）技术的思路是，控制已整流后的电流， 使之在对滤波大电容充电之前能与整流后的电压波形相同， 从而避免形成电流脉冲，减小输入电流谐波,达到改善功率因数的目的。 有源功...
