自控安装图材料库

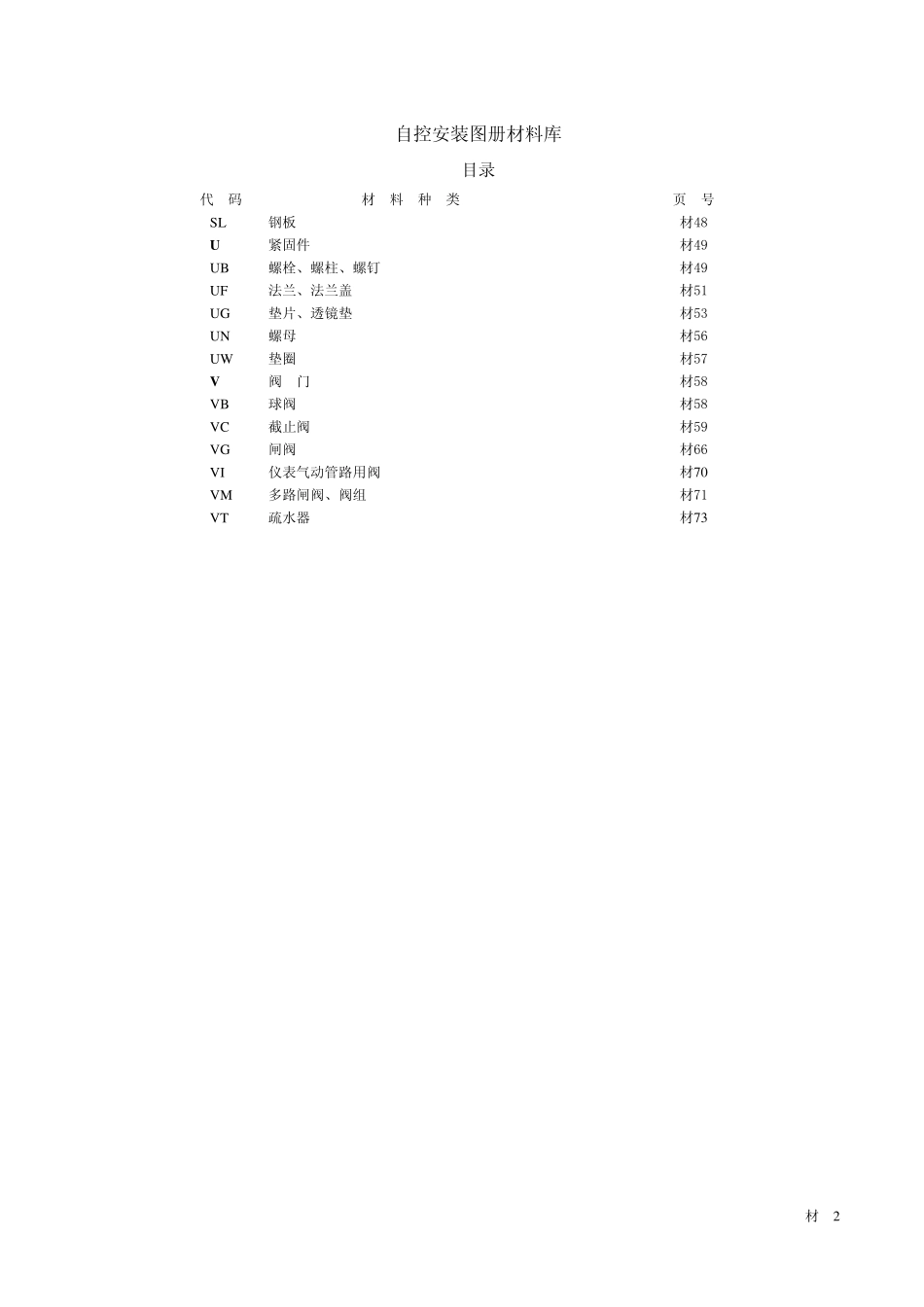

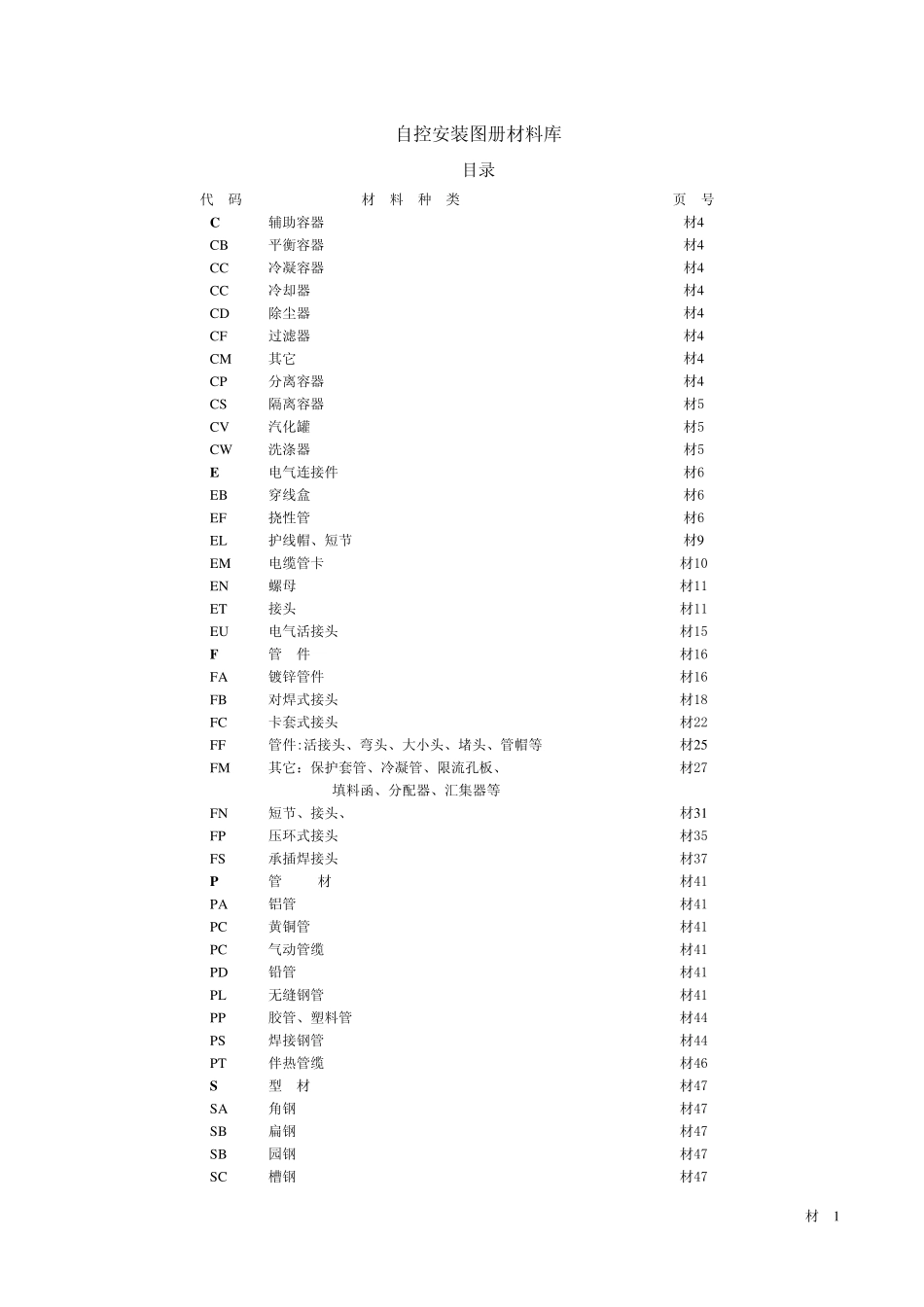

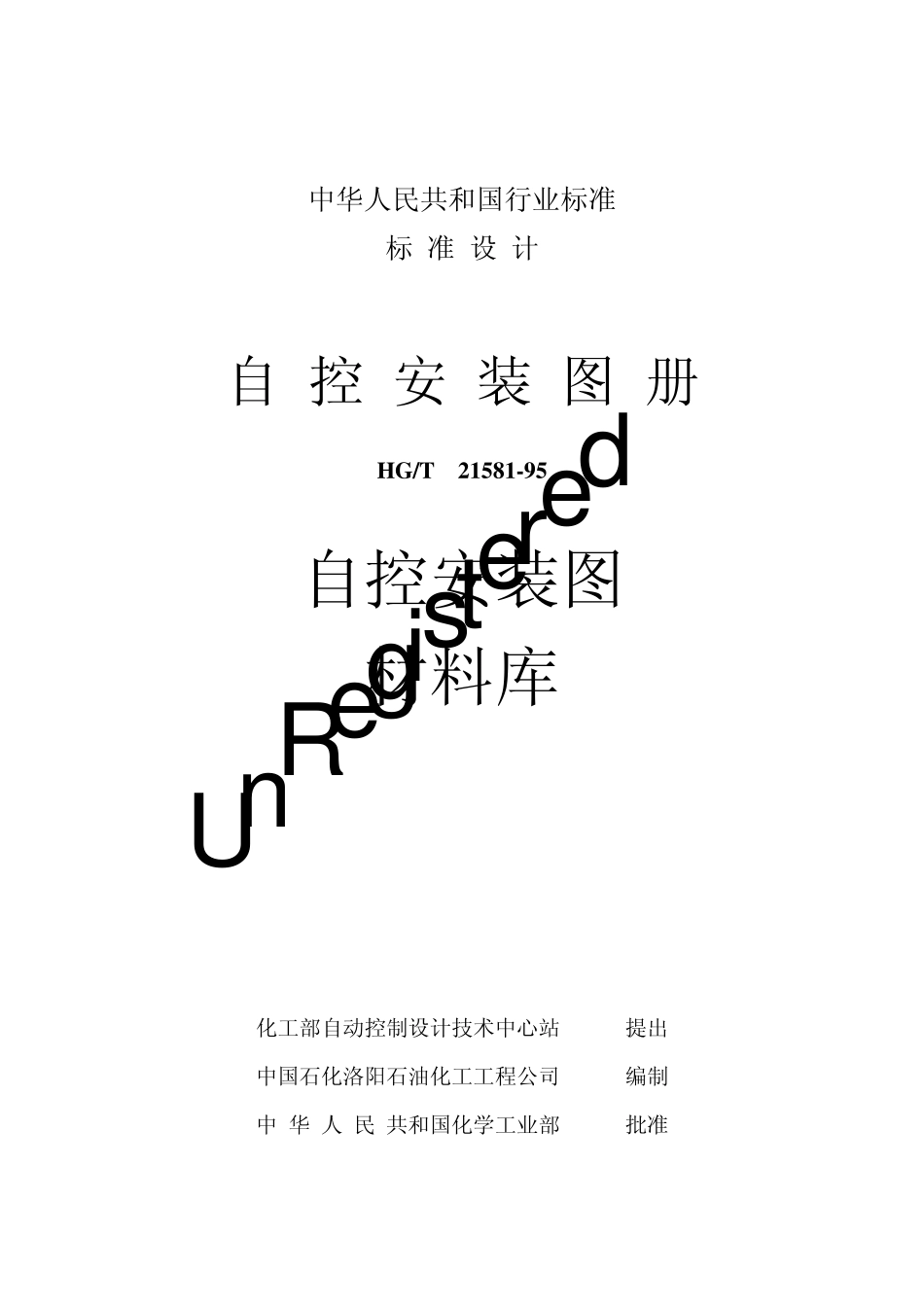

中华人民共和国行业标准 标 准 设 计 自 控 安 装 图 册 HG/T 21581-95 自控安装图 材料库 化工部自动控制设计技术中心站 提出 中国石化洛阳石油化工工程公司 编制 中 华 人 民 共和国化学工业部 批准 UnRegistered自控安装图册材料库目录代 码材 料 种 类页 号C辅助容器材4CB平衡容器材4CC冷凝容器材4CC冷却器材4CD除尘器材4CF过滤器材4CM其它材4CP分离容器材4CS隔离容器材5CV汽化罐材5CW洗涤器材5E电气连接件材6EB穿线盒材6EF挠性管材6EL护线帽、短节材9EM电缆管卡材10EN螺母材11ET接头材11EU电气活接头材15F管 件材16FA镀锌管件材16FB对焊式接头材18FC卡套式接头材22FF管件:活接头、弯头、大小头、堵头、管帽等材25FM其它：保护套管、冷凝管、限流孔板、材27 填料函、分配器、汇集器等FN短节、接头、材31FP压环式接头材35FS承插焊接头材37P管 材材41PA铝管材41PC黄铜管材41PC气动管缆材41PD铅管材41PL无缝钢管材41PP胶管、塑料管材44PS焊接钢管材44PT伴热管缆材46S型 材材47SA角钢材47SB扁钢材47SB园钢材47SC槽钢材47材 1自控安装图册材料库目录代 码材 料 种 类页 号SL钢板材48U紧固件材49UB螺栓、螺柱、螺钉材49UF法兰、法兰盖材51UG垫片、透镜垫材53UN螺母材56UW垫圈材57V阀 门材58VB球阀材58VC截止阀材59VG闸阀材66VI仪表气动管路用阀材70VM多路闸阀、阀组材71VT疏水器材73材 2 自控安装图册材料库编制说明 本材料库包括自控安装图册中所用到的安装材料及仪表安装用的其他材料，已编入材料库中的材料已能满足包括一般仪表安装工程的所用材料，用户亦可自行增加材料。 仪表安装图册材料库中的材料代码按材料类别、品种及规格分类编排，一号一义，见号知义。考虑到材料商业订货的分类和施工单位的材料管理的分类习惯，材料代码由2位英文字母和3位数字 组成，分别表示材料的类别、品种及规格，相同规格不同材质的材料用不同代码表示。 材料分为7个类别，由材料代码的第一位英文字母表示：C 辅助容器 包括冷凝器、冷却器、过滤器、分离器等；E 电气材料 包括穿线盒、挠性管、电缆管卡等；F 管件 包括镀锌铸铁管件、卡套管件、焊接管件等；P 管材 包括塑料管、铝管、铜管、钢管等；S 型材 包括角钢、圆钢、槽钢等；U 紧固件 包括法兰、垫片、螺栓、螺母等；V 阀门 包括球阀、闸阀、多路阀等。 材料代码的第二位英文字母表示该类材料中的不同品种，如：C 类中的C表示冷凝器和冷却...
