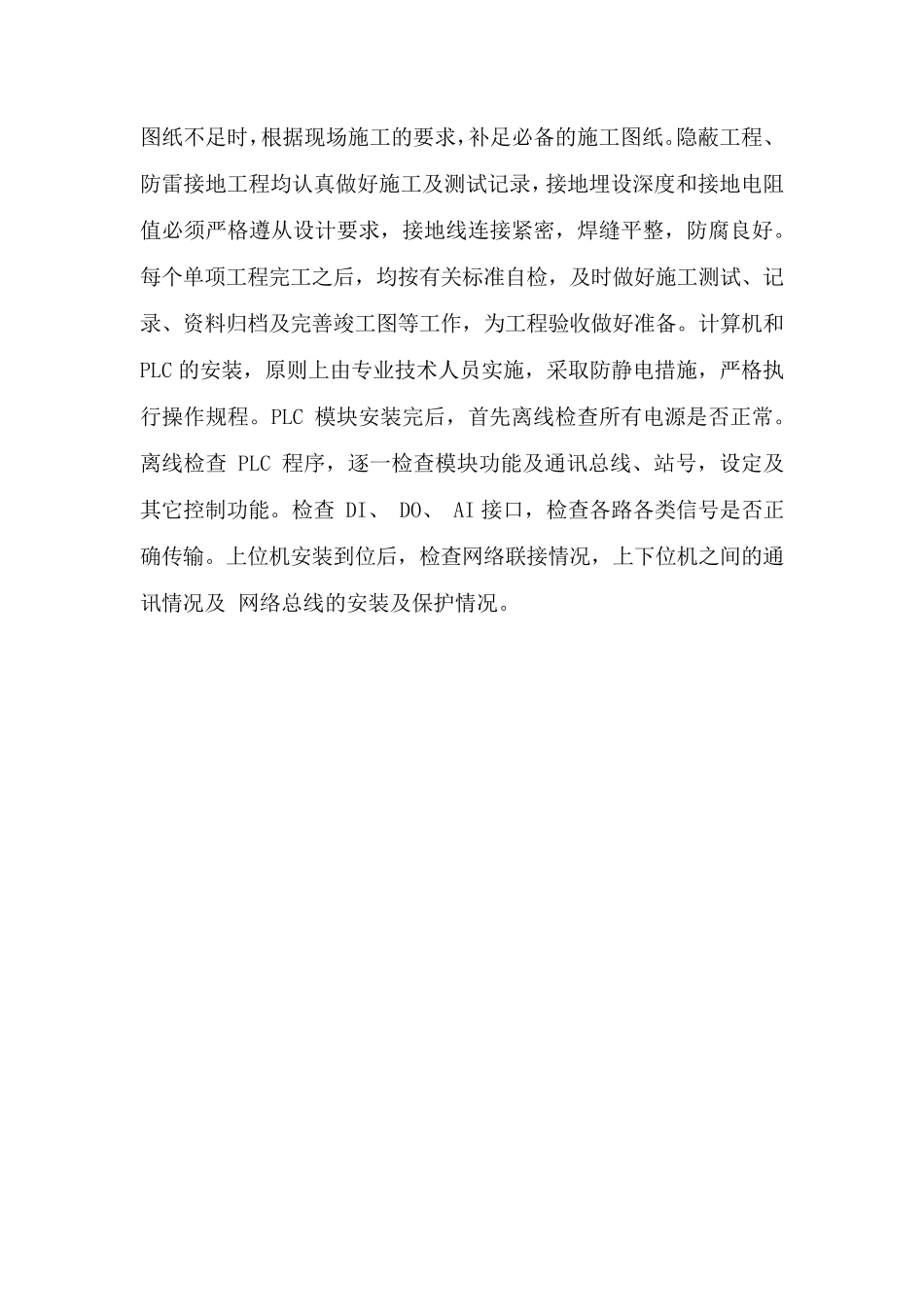

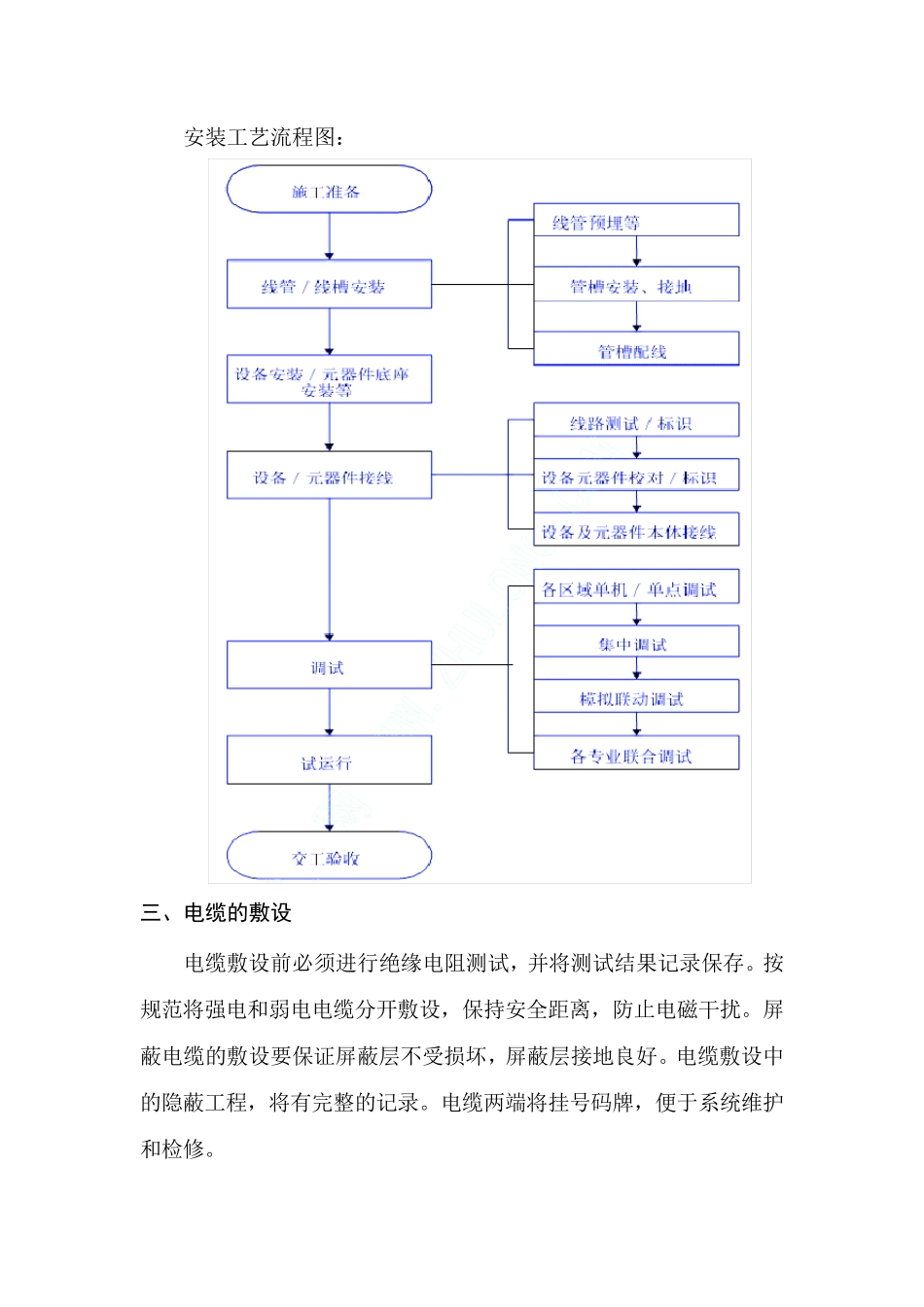

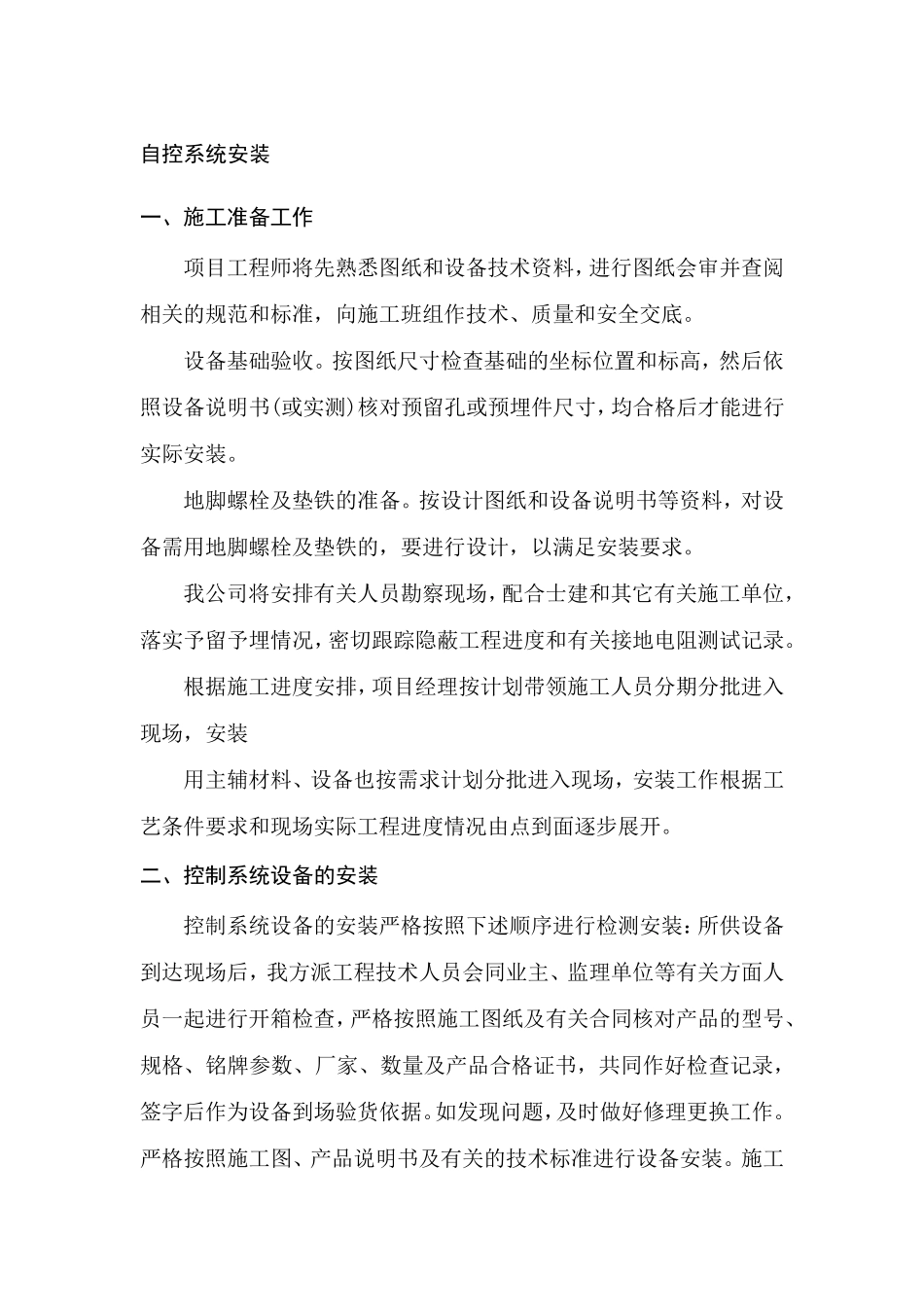

自控系统安装 一、施工准备工作 项目工程师将先熟悉图纸和设备技术资料，进行图纸会审并查阅相关的规范和标准，向施工班组作技术、质量和安全交底。 设备基础验收。按图纸尺寸检查基础的坐标位置和标高，然后依照设备说明书(或实测)核对预留孔或预埋件尺寸，均合格后才能进行实际安装。 地脚螺栓及垫铁的准备。按设计图纸和设备说明书等资料，对设备需用地脚螺栓及垫铁的，要进行设计，以满足安装要求。 我公司将安排有关人员勘察现场，配合士建和其它有关施工单位，落实予留予埋情况，密切跟踪隐蔽工程进度和有关接地电阻测试记录。 根据施工进度安排，项目经理按计划带领施工人员分期分批进入现场，安装 用主辅材料、设备也按需求计划分批进入现场，安装工作根据工艺条件要求和现场实际工程进度情况由点到面逐步展开。 二、控制系统设备的安装 控制系统 设备的安装严 格按照下 述 顺 序 进行检测安装： 所 供 设备到达 现场后，我方 派 工程技术人员会同 业 主、监 理单位等有关方 面人员一 起 进行开箱 检查，严 格按照施工图纸及有关合同 核对产 品 的型 号 、规格、铭 牌 参 数 、厂 家 、数 量及产 品 合格证 书，共 同 作好 检查记录，签 字 后作为 设备到场验货 依据。如 发 现问 题 ，及时 做 好 修 理更 换 工作。严 格按照施工图、产 品 说明书及有关的技术标准进行设备安装。施工图纸不足时，根据现场施工的要求，补足必备的施工图纸。隐蔽工程、防雷接地工程均认真做好施工及测试记录，接地埋设深度和接地电阻值必须严格遵从设计要求，接地线连接紧密，焊缝平整，防腐良好。每个单项工程完工之后，均按有关标准自检，及时做好施工测试、记录、资料归档及完善竣工图等工作，为工程验收做好准备。计算机和 PLC 的安装，原则上由专业技术人员实施，采取防静电措施，严格执行操作规程。PLC 模块安装完后，首先离线检查所有电源是否正常。离线检查 PLC 程序，逐一检查模块功能及通讯总线、站号，设定及其它控制功能。检查 DI、 DO、 AI 接口，检查各路各类信号是否正确传输。上位机安装到位后，检查网络联接情况，上下位机之间的通讯情况及 网络总线的安装及保护情况。 安装工艺流程图： 三、电缆的敷设 电缆敷设前必须进行绝缘电阻测试，并将测试结果记录保存。按规范将强电和弱电电缆分开敷设，保持安全距离，防止电磁干扰。屏蔽电缆的敷设要保证屏蔽层不...
