自控系统技术规范

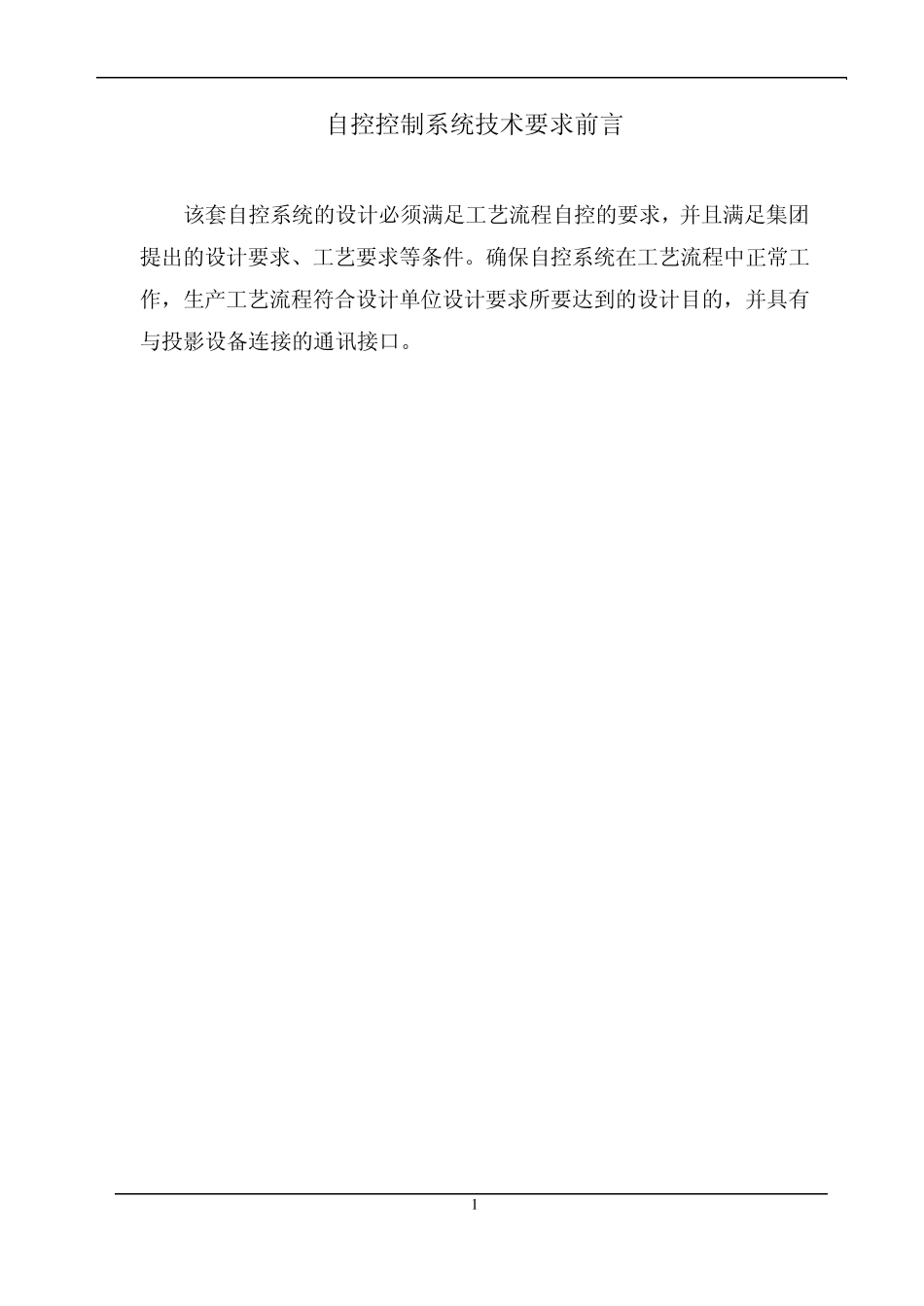

1 自控控制系统技术要求前言 该套自控系统的设计必须满足工艺流程自控的要求，并且满足集团提出的设计要求、工艺要求等条件。确保自控系统在工艺流程中正常工作，生产工艺流程符合设计单位设计要求所要达到的设计目的，并具有与投影设备连接的通讯接口。 2 1．总则 为了生产线的平稳连续的运行，要求控制系统具有良好的精度、稳定性和可靠性，其软件及硬件遵循相应的工业控制标准和规范。 总控制点如下： 开入（DI） 开出(DO ) 模入(AI) 模出(AO ) 456 232 224 96 2．规范和标准 系统所依据的规范应符合相关世界上最新的工业生产及安全规范和标准. 3．功能要求 3．1 总则 3.1.1 投标方所提供的自控系统能够最好地完成规范书规定的功能，以满足各种运行工况的要求。 3.1.2 自控系统由智能分散处理单元、高速数据通讯系统和人机接口组成。 3.1.3 自控系统要易于组态、易于使用、易于扩展。 3.1.4 投标方所提供的系统要具备诊断至模件级的自诊断功能，使系统具有高度的可靠性。 3.1.5 系统的参数、报警和自诊断功能均在CRT上显示和在打印机上打印 ，控制系统也按照控制功能和物理上分散。 3.1.6 系统具有有效措施，防止各类计算机病毒的侵害和DCS内各存储器的 数据丢失。 3.1.7 整个自控系统的可利用率为99.9％，MTBF时间>150000小时。 3．2 硬件要求 3.2.1 总则 3.2.1.1 自控系统的硬件必须原厂生产制造，如果甲方需要，乙方必须提供原产地证明。 3.2.1.2 系统内所有模件为固态电路，标准化、模件化和插入式结构。 3.2.1.3 模件的插拔要有导轨和联锁，以免造成损坏或引起故障。模件的编址均不受在机柜内的插槽位置所影响。 3 3.2.1.4 机柜的模件能够带电插拔而不损坏，且不影响其它模件正常工作。 3.2.2 处理器模件 3.2.2.1 分散处理单元内的处理器模件功能上分离，以提高可靠性，处理模件 使用I/O处理系统采集的过程信息来完成模拟控制和数字控制 。 3.2.2.2 处理器模件标明各元器件型号，并带有LED自诊断显示。 3.2.2.3 处理器模件使用随机存取存贮器(RAM)。 3.2.2.4 某一个处理器模件故障不会影响其它处理器模件的运行。数据通讯总线故障时，处理器模件仍能继续运行。 3.2.2.5 对某一个处理器模件的切除、修改或恢复投运，均不影响其它处理器 模件的运行。 3.2.2.6 配置的处理器模件与系统均能接收系统对它们进行组态和修改。 3.2.2.7 电源故障属系统的可恢复性故障，一旦...
