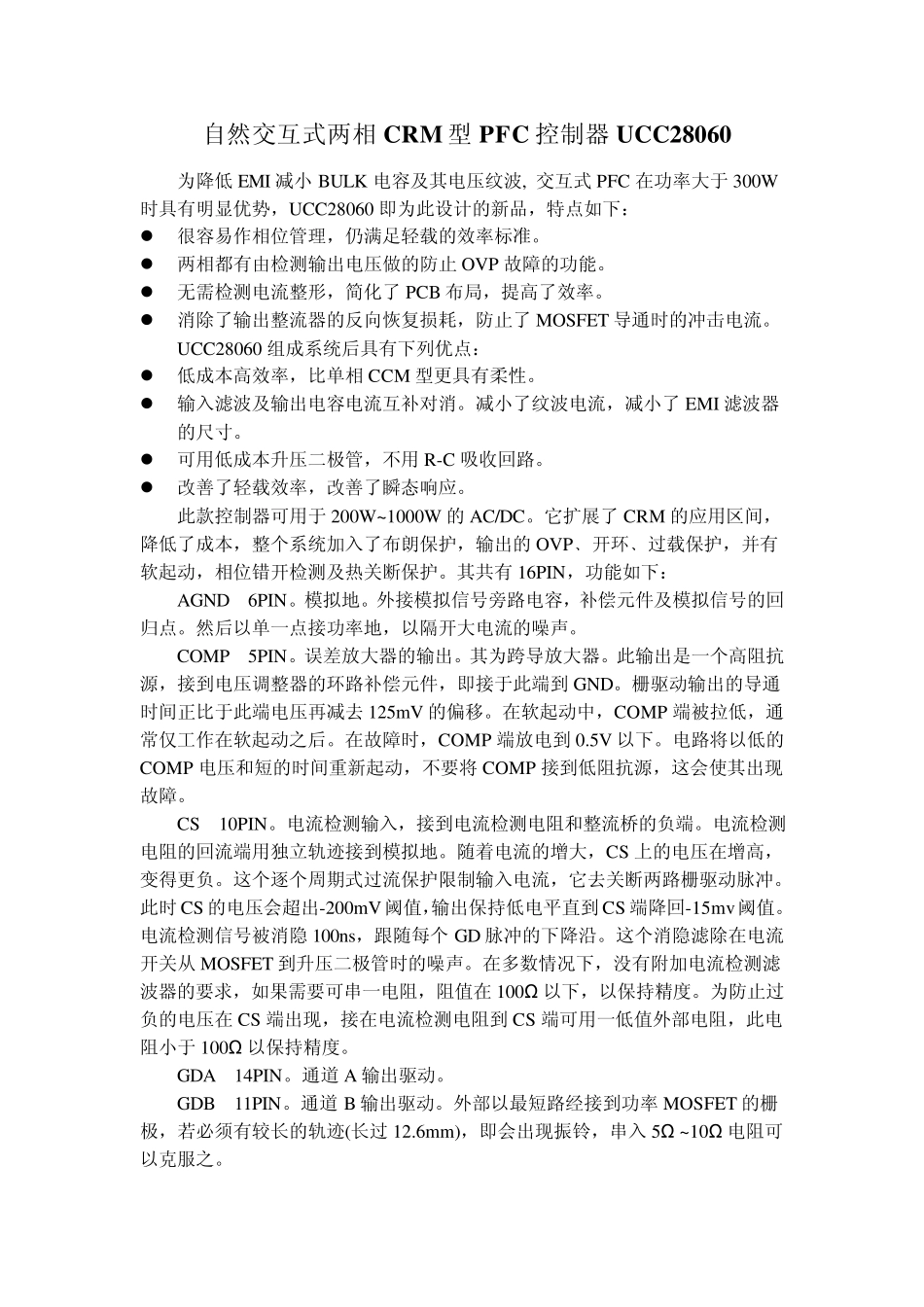

自然交互式两相CRM 型PFC 控制器UCC28060 为降低EMI 减小BULK 电容及其电压纹波, 交互式PFC 在功率大于300W时具有明显优势，UCC28060 即为此设计的新品，特点如下： 很容易作相位管理，仍满足轻载的效率标准。 两相都有由检测输出电压做的防止 OVP 故障的功能。 无需检测电流整形，简化了 PCB 布局，提高了效率。 消除了输出整流器的反向恢复损耗，防止了 MOSFET 导通时的冲击电流。 UCC28060 组成系统后具有下列优点： 低成本高效率，比单相CCM 型更具有柔性。 输入滤波及输出电容电流互补对消。减小了纹波电流，减小了 EMI 滤波器的尺寸。 可用低成本升压二极管，不用 R-C 吸收回路。 改善了轻载效率，改善了瞬态响应。 此款控制器可用于200W~1000W 的AC/DC。它扩展了 CRM 的应用区间，降低了成本，整个系统加入了布朗保护，输出的OVP﹑开环﹑过载保护，并有软起动，相位错开检测及热关断保护。其共有16PIN，功能如下： AGND 6PIN。模拟地。外接模拟信号旁路电容，补偿元件及模拟信号的回归点。然后以单一点接功率地，以隔开大电流的噪声。 COMP 5PIN。误差放大器的输出。其为跨导放大器。此输出是一个高阻抗 源，接到电压调整器的环路补偿元件，即接于此端到 GND。栅驱动输出的导通时间正比于此端电压再减去 125mV 的偏移。在软起动中，COMP 端被拉低，通常仅工作在软起动之后。在故障时，COMP 端放电到 0.5V 以下。电路将以低的COMP 电压和短的时间重新起动，不要将 COMP 接到低阻抗源，这会使其出现故障。 CS 10PIN。电流检测输入，接到电流检测电阻和整流桥的负端。电流检测电阻的回流端用独立轨迹接到模拟地。随着电流的增大，CS 上的电压在增高，变得更负。这个逐个周期式过流保护限制输入电流，它去关断两路栅驱动脉冲。此时CS 的电压会超出-200mV 阈值，输出保持低电平直到 CS 端降回-15mv阈值。电流检测信号被消隐 100ns，跟随每个 GD 脉冲的下降沿。这个消隐滤除在电流开关从 MOSFET 到升压二极管时的噪声。在多数情况下，没有附加电流检测滤波器的要求，如果需要可串一电阻，阻值在100Ω 以下，以保持精度。为防止过负的电压在CS 端出现，接在电流检测电阻到 CS 端可用一低值外部电阻，此电阻小于100Ω 以保持精度。 GDA 14PIN。通道 A 输出驱动。 GDB 11PIN。通道 B 输出驱动。外部以最短路经接到功率MOSFET 的栅极，若...
