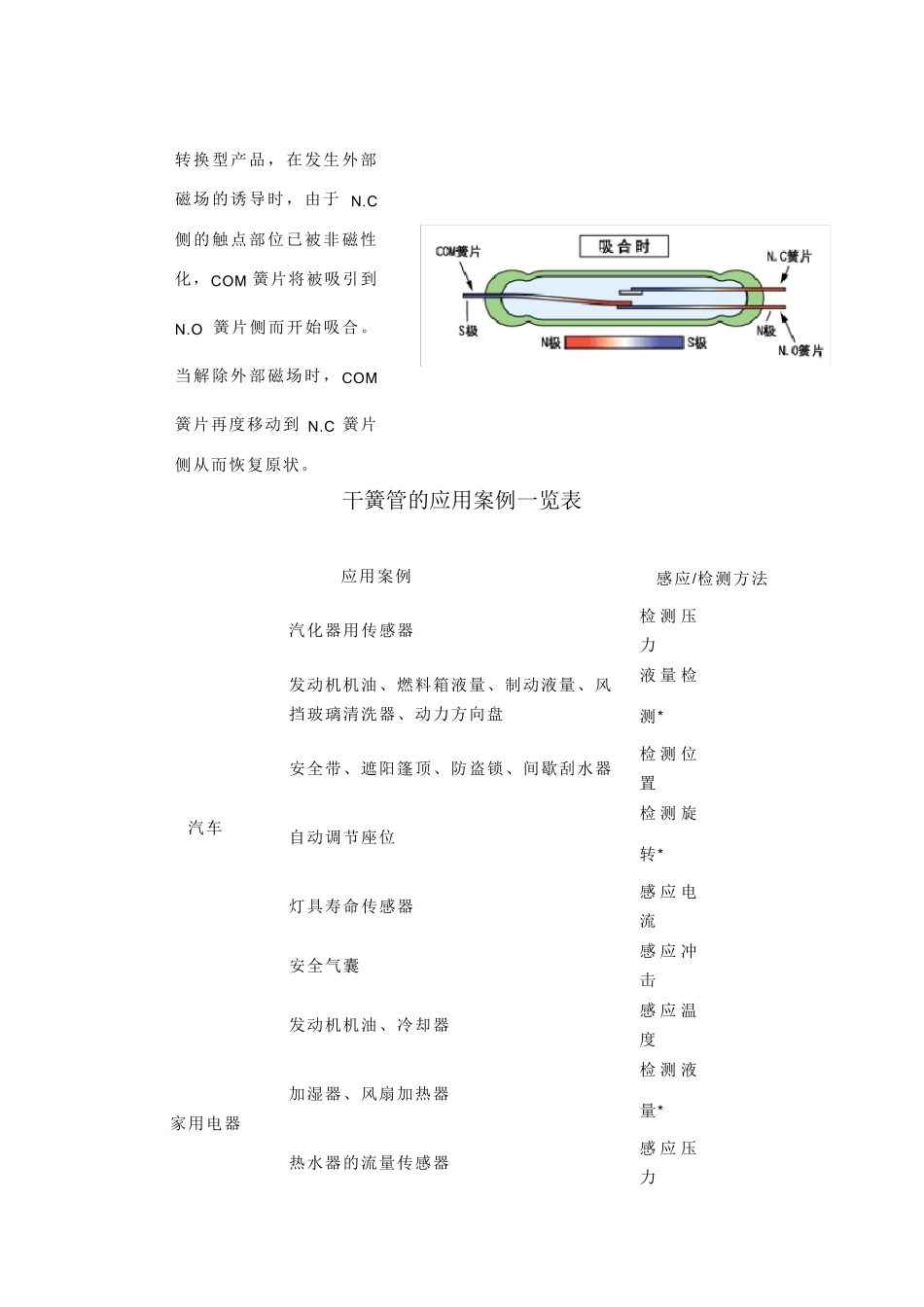

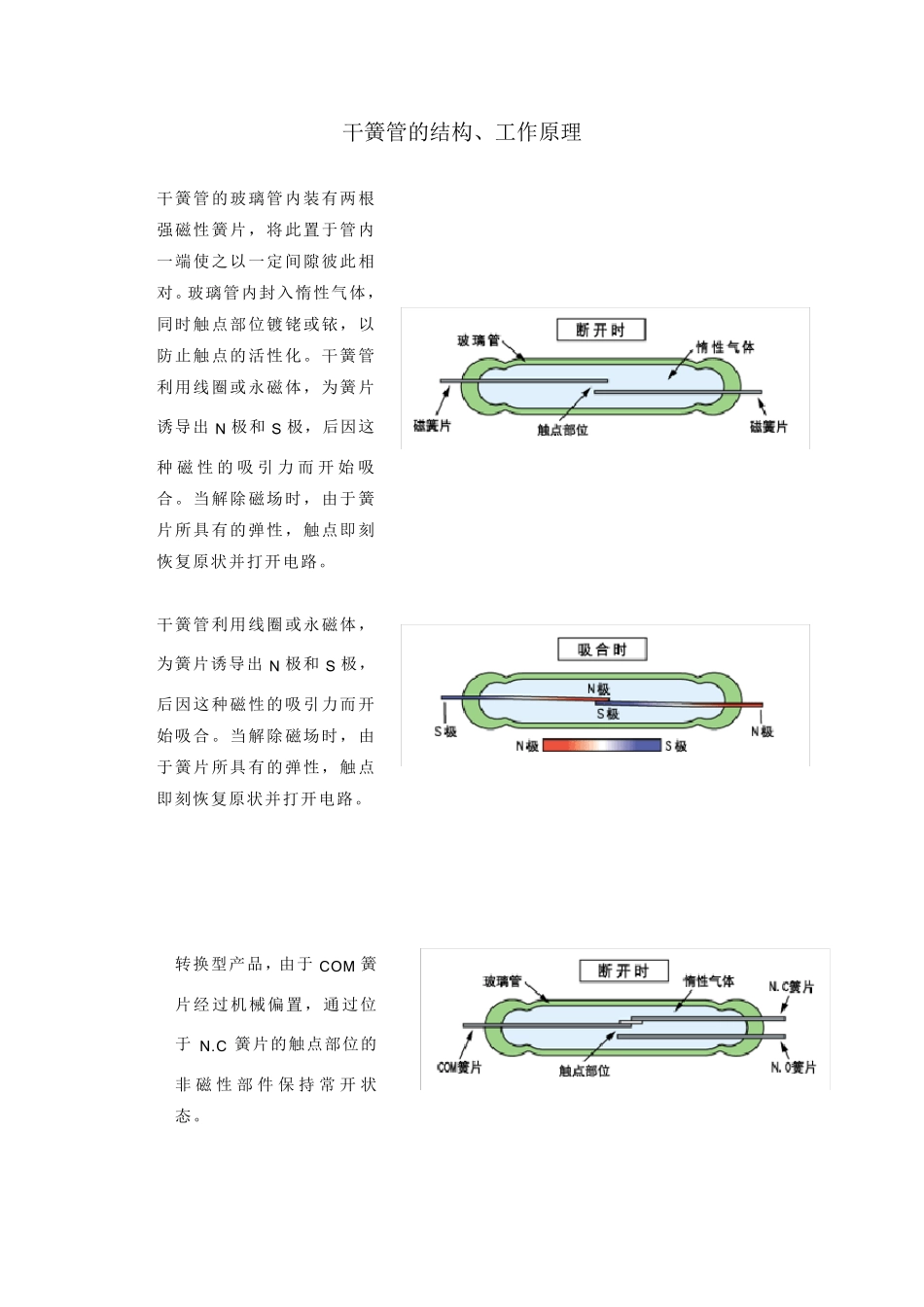

干簧管的结构、工作原理 干簧管的玻璃管内装有两根强磁性簧片,将此置于管内一端使之以一定间隙彼此相对。玻璃管内封入惰性气体,同时触点部位镀铑或铱,以防止触点的活性化。干簧管利用线圈或永磁体,为簧片诱导出 N 极和 S 极,后因这种 磁 性 的吸 引 力 而 开 始 吸合。当解除磁场时,由于簧片所具有的弹性,触点即刻恢复原状并打开电路。 干簧管利用线圈或永磁体,为簧片诱导出 N 极和 S 极,后因这种磁性的吸引力而开始吸合。当解除磁场时,由于簧片所具有的弹性,触点即刻恢复原状并打开电路。 转换型产品,由于 COM 簧片经过机械偏置,通过位于 N.C 簧片的触点部位的非 磁 性 部 件 保 持 常 开 状态。 转换型产品,在发生外部磁场的诱导时,由于N.C侧的触点部位已被非磁性化,COM 簧片将被吸引到N.O 簧片侧而开始吸合。当解除外部磁场时,COM簧片再度移动到N.C 簧片侧从而恢复原状。 干簧管的应用案例一览表 应用案例 感应/检测方法 汽车 汽化器用传感器 检测压力 发动机机油、燃料箱液量、制动液量、风挡玻璃清洗器、动力方向盘 液 量 检测* 安全带、遮阳篷顶、防盗锁、间歇刮水器 检测位置 自动调节座位 检测旋转* 灯具寿命传感器 感应电流 安全气囊 感应冲击 发动机机油、冷却器 感应温度 家用电器 加湿器、风扇加热器 检测液量* 热水器的流量传感器 感应压力 防盗探测器、手机、电饭锅、电动牙刷(开关)、电动剃刀(开关) 检 测位置 煤气表、水表、电表、热水器 检 测旋转* 热水壶、电饭锅 感 应 温度 风扇加热器 感 应 风压 健康用品/娱乐 健身器、电动卷轴器、步数计 检 测旋转* 步数计 感 应 震动 健身器、体温计、电动卷轴器 检 测位置 弹钢球 感 应 通过 产业设备 空压气缸、自动销售机 检 测位置 干簧继电器(半导体测试仪、各种电子设备、自动测定仪、一般控制系统、过程控制、电话机用调制解调器、自动销售机) 电 路 控制 安全 门的开关、住宅加锁 检 测位置 真空辅助开关 目前,国内隔离开关等电器配用的 F 系列辅助开关全部为机械磨擦接触式,虽几经改进,但仍存在着接点接触不可靠、环境适应性差、防护等级低、使用寿命短等问题,特别是对双母线系统的母线电压切换、母线保护切换,由于辅助接点可靠性差,造成的恶性事故不胜枚举。为解决这些难题,我公司从97年起即组织科研力量进行技术攻关,独辟蹊径,...
