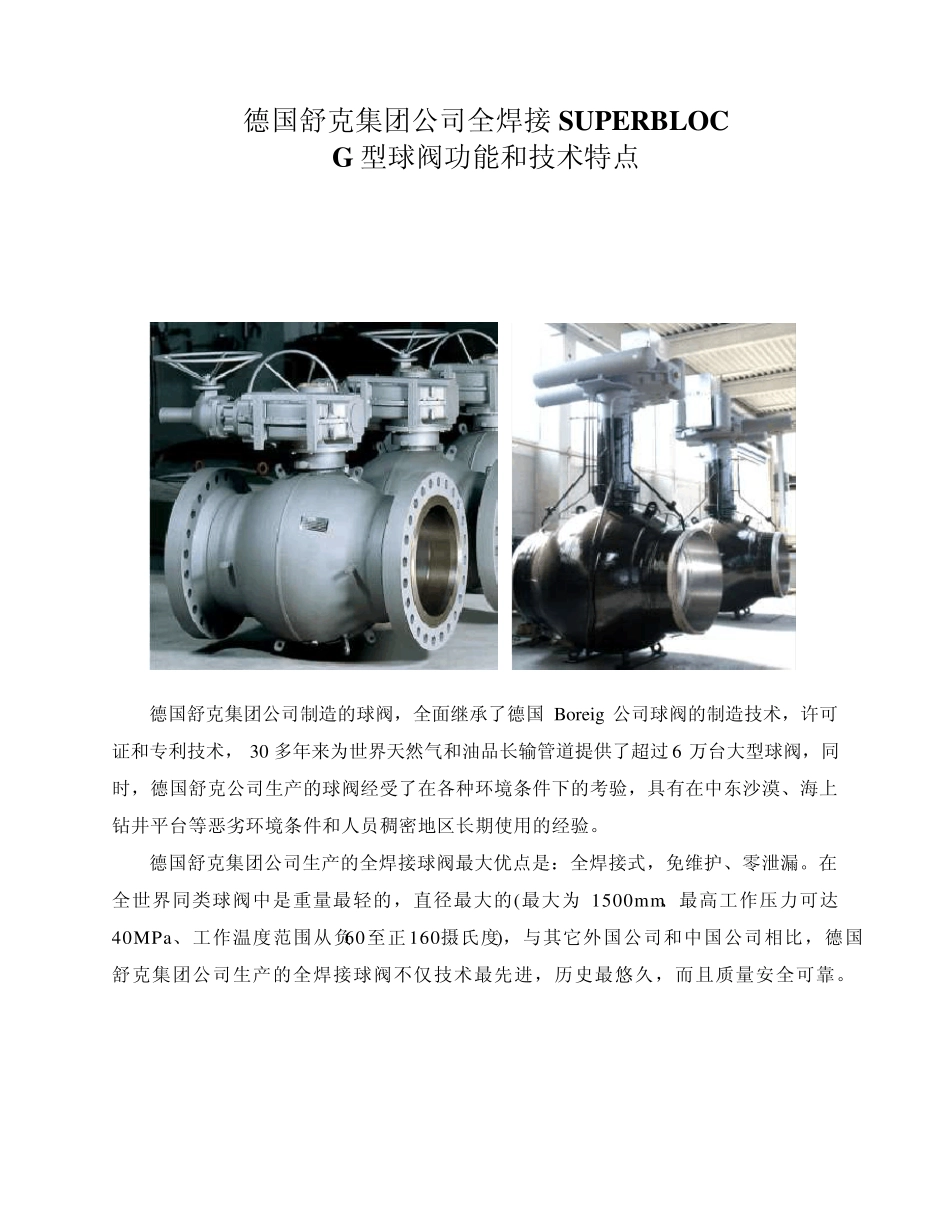

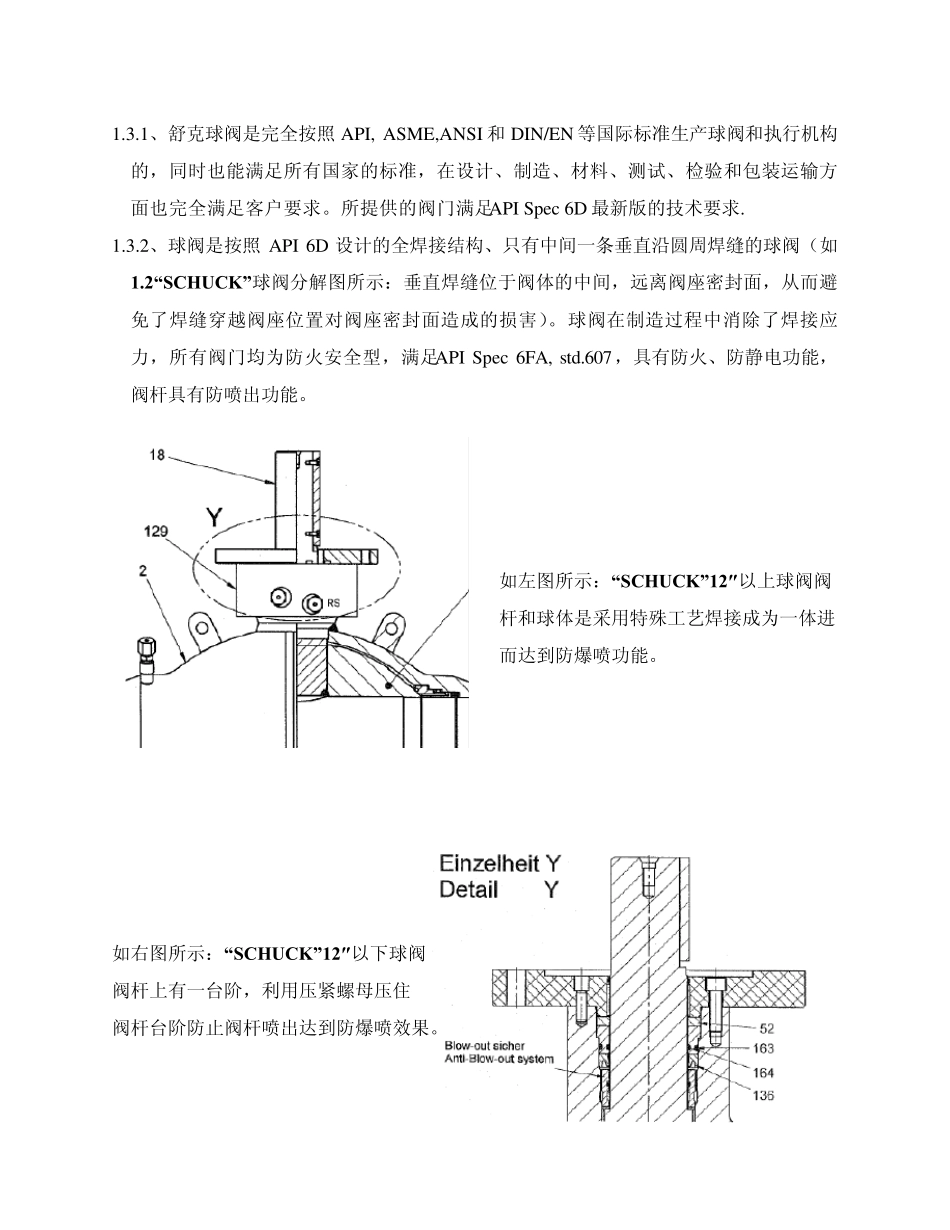

德国舒克集团公司全焊接SU PERBLOC G 型球阀功能和技术特点 德国舒克集团公司制造的球阀,全面继承了德国Boreig 公司球阀的制造技术,许可证和专利技术, 30 多年来为世界天然气和油品长输管道提供了超过6 万台大型球阀,同时,德国舒克公司生产的球阀经受了在各种环境条件下的考验,具有在中东沙漠、海上钻井平台等恶劣环境条件和人员稠密地区长期使用的经验。 德国舒克集团公司生产的全焊接球阀最大优点是:全焊接式,免维护、零泄漏。在全世界同类球阀中是重量最轻的,直径最大的(最大为1500mm、最高工作压力可达40MPa 、工作温度范围从负60至正 160摄氏度),与其它外国公司和中国公司相比,德国舒克集团公司生产的全焊接球阀不仅技术最先进,历史最悠久,而且质量安全可靠。 1.1 “SCHUCK”地面球阀规格组件 1 、次级密封剂压头(阀座) 2 、次级密封剂压头(操纵杆) 3 、操纵杆 4 、传动件连接法兰 5 、排气接头(可选) 6 、次级密封剂压头(阀座) 7 、排空 8 、阀座区域 1.2 “SCHUCK”球阀分解示意图 1 .3 德国舒克球阀的主要功能和技术特点: 1.3.1、舒克球阀是完全按照 API, ASME,ANSI 和 DIN/EN 等国际标准生产球阀和执行机构的,同时也能满足所有国家的标准,在设计、制造、材料、测试、检验和包装运输方面也完全满足客户要求。所提供的阀门满足API Spec 6D 最新版的技术要求. 1.3.2、球阀是按照 API 6D 设计的全焊接结构、只有中间一条垂直沿圆周焊缝的球阀(如1.2“SCHUCK”球阀分解图所示:垂直焊缝位于阀体的中间,远离阀座密封面,从而避免了焊缝穿越阀座位置对阀座密封面造成的损害)。球阀在制造过程中消除了焊接应力,所有阀门均为防火安全型,满足API Spec 6FA, std.607,具有防火、防静电功能,阀杆具有防喷出功能。 如左图所示:“SCHUCK”12″以上球阀阀杆和球体是采用特殊工艺焊接成为一体进而达到防爆喷功能。 如右图所示:“SCHUCK”12″以下球阀 阀杆上有一台阶,利用压紧螺母压住 阀杆台阶防止阀杆喷出达到防爆喷效果。 1.3.3、球阀是固定球,它的支承环系统能自定中心和浮动,并带有预紧的弹簧元件,球芯由销子定位。支承环和球芯配合处涂PTFE 涂层,减小球芯旋转时的摩擦力从而减小阀门开关扭矩。 1.3.4、球阀外壳的形状与球芯的轮廓一致,最优实现了最低 的重量和最大的稳定性承受,能安全承受最大应力而 不破坏球阀的连接和密封。球阀的外壳是全焊...
