仪表调校方案

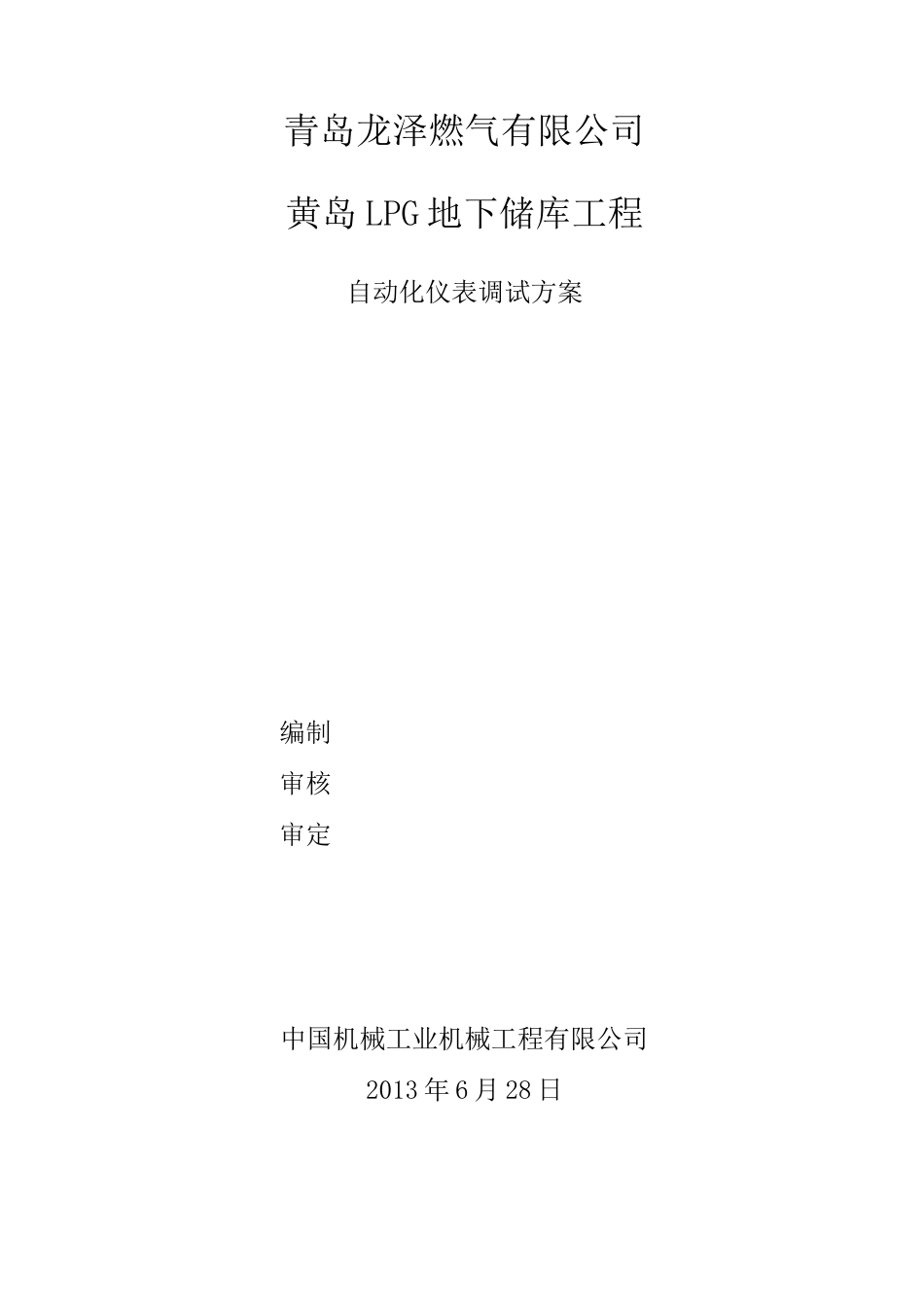

仪表调校方案_第1页
1/14

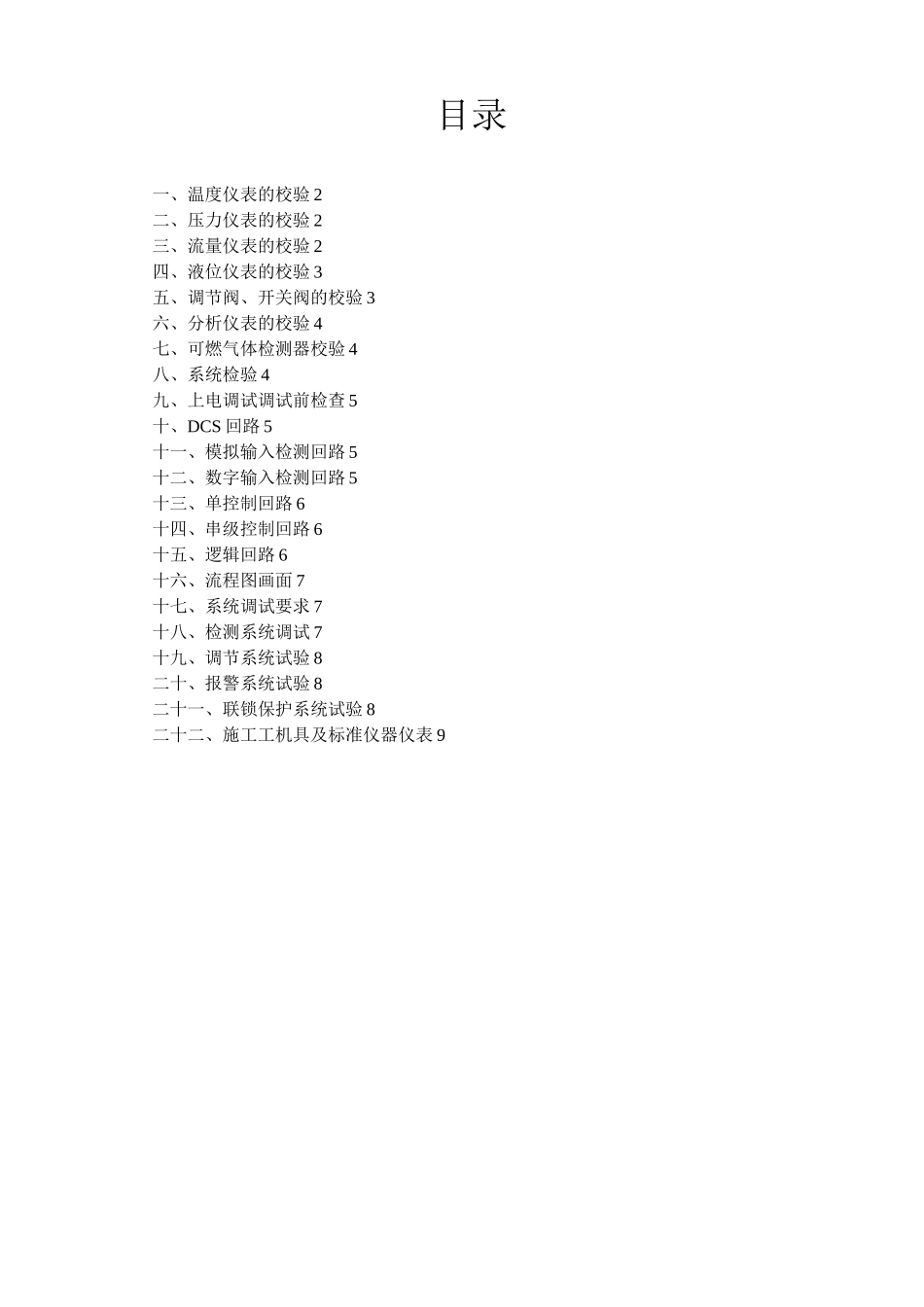

仪表调校方案_第2页
2/14

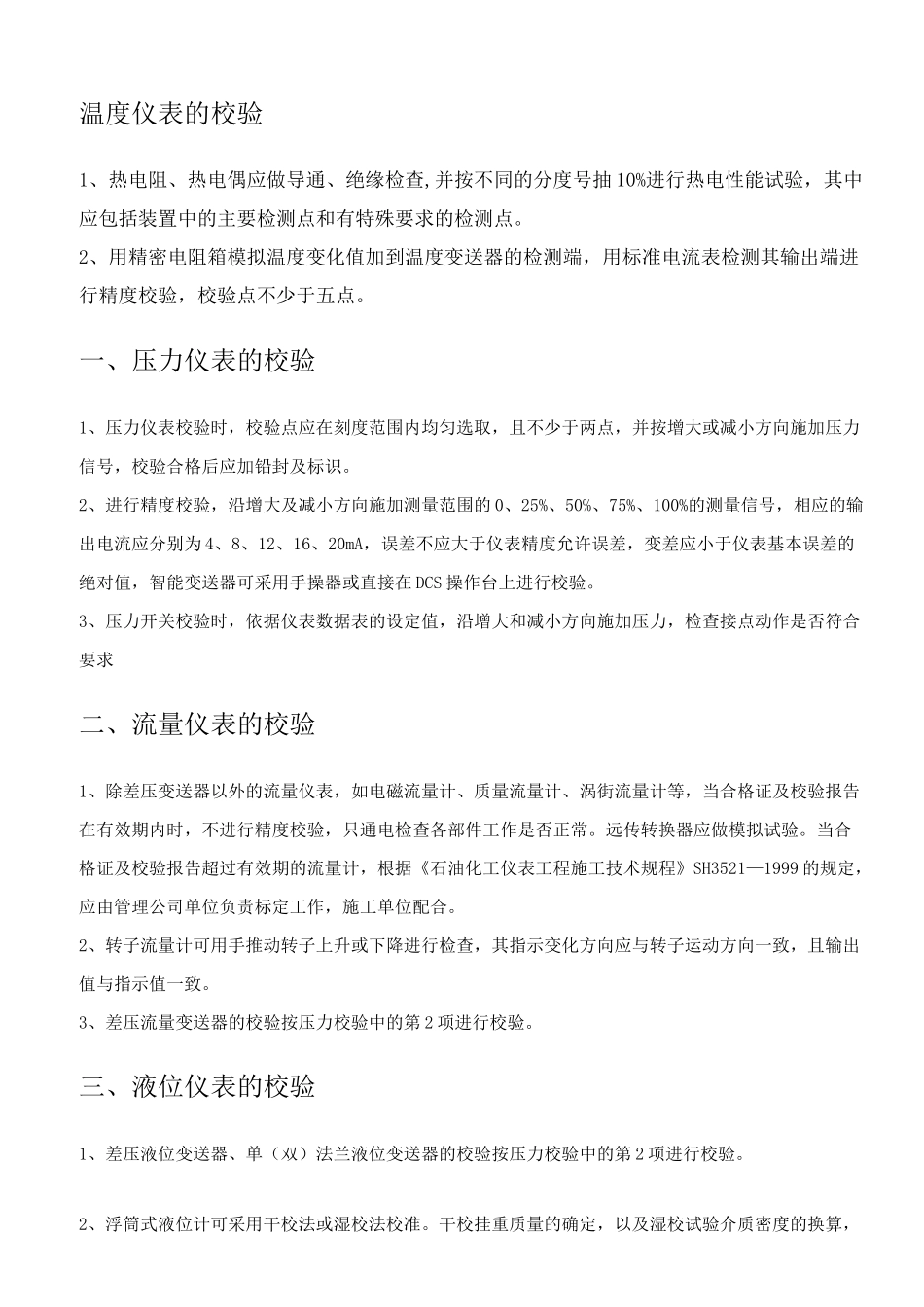

仪表调校方案_第3页
3/14
青岛龙泽燃气有限公司黄岛 LPG 地下储库工程自动化仪表调试方案编制审核审定中国机械工业机械工程有限公司2013 年 6 月 28 日目录一、温度仪表的校验 2二、压力仪表的校验 2三、流量仪表的校验 2四、液位仪表的校验 3五、调节阀、开关阀的校验 3六、分析仪表的校验 4七、可燃气体检测器校验 4八、系统检验 4九、上电调试调试前检查 5十、DCS 回路 5十一、模拟输入检测回路 5十二、数字输入检测回路 5十三、单控制回路 6十四、串级控制回路 6十五、逻辑回路 6十六、流程图画面 7十七、系统调试要求 7十八、检测系统调试 7十九、调节系统试验 8二十、报警系统试验 8二十一、联锁保护系统试验 8二十二、施工工机具及标准仪器仪表 9温度仪表的校验1、热电阻、热电偶应做导通、绝缘检查,并按不同的分度号抽 10%进行热电性能试验,其中应包括装置中的主要检测点和有特殊要求的检测点。2、用精密电阻箱模拟温度变化值加到温度变送器的检测端,用标准电流表检测其输出端进行精度校验,校验点不少于五点。一、压力仪表的校验1、压力仪表校验时,校验点应在刻度范围内均匀选取,且不少于两点,并按增大或减小方向施加压力信号,校验合格后应加铅封及标识。2、进行精度校验,沿增大及减小方向施加测量范围的 0、25%、50%、75%、100%的测量信号,相应的输出电流应分别为 4、8、12、16、20mA,误差不应大于仪表精度允许误差,变差应小于仪表基本误差的绝对值,智能变送器可采用手操器或直接在 DCS 操作台上进行校验。3、压力开关校验时,依据仪表数据表的设定值,沿增大和减小方向施加压力,检查接点动作是否符合要求二、流量仪表的校验1、除差压变送器以外的流量仪表,如电磁流量计、质量流量计、涡街流量计等,当合格证及校验报告在有效期内时,不进行精度校验,只通电检查各部件工作是否正常。远传转换器应做模拟试验。当合格证及校验报告超过有效期的流量计,根据《石油化工仪表工程施工技术规程》SH3521—1999 的规定,应由管理公司单位负责标定工作,施工单位配合。2、转子流量计可用手推动转子上升或下降进行检查,其指示变化方向应与转子运动方向一致,且输出值与指示值一致。3、差压流量变送器的校验按压力校验中的第 2 项进行校验。三、液位仪表的校验1、差压液位变送器、单(双)法兰液位变送器的校验按压力校验中的第 2 项进行校验。2、浮筒式液位计可采用干校法或湿校法校准。干校挂重质量的确定,以及湿...
