汽轮机高低压旁路系统设备介绍

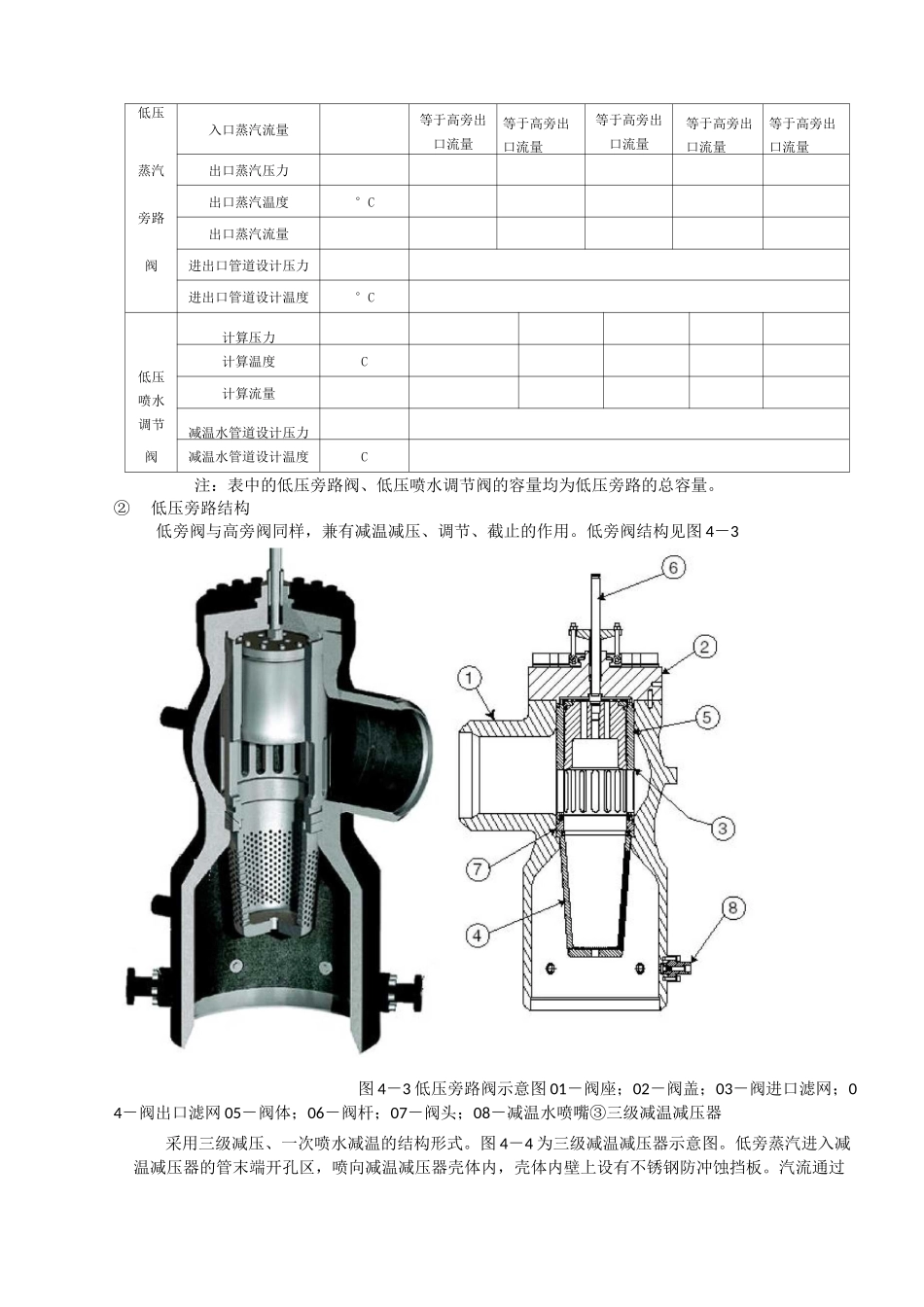

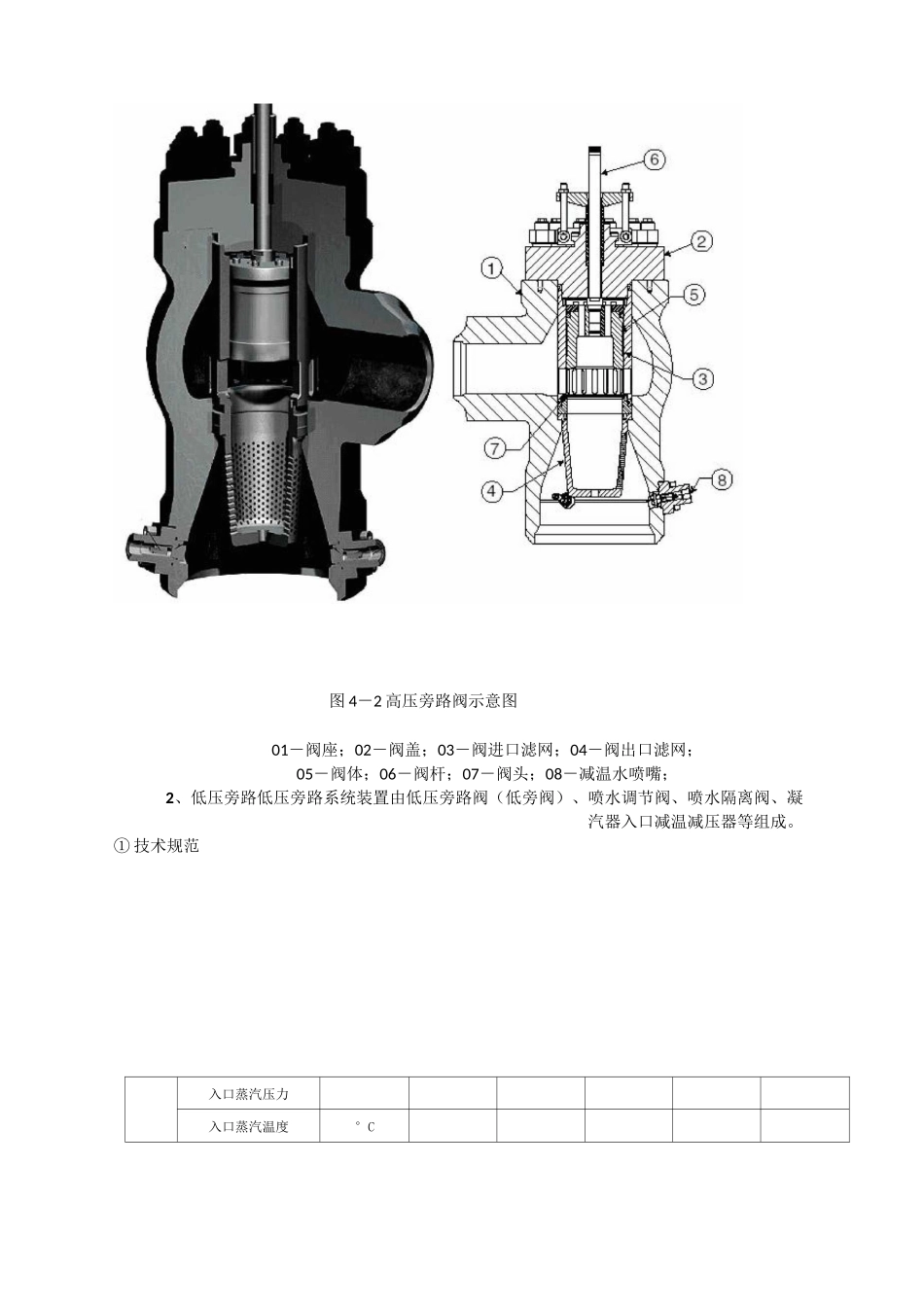

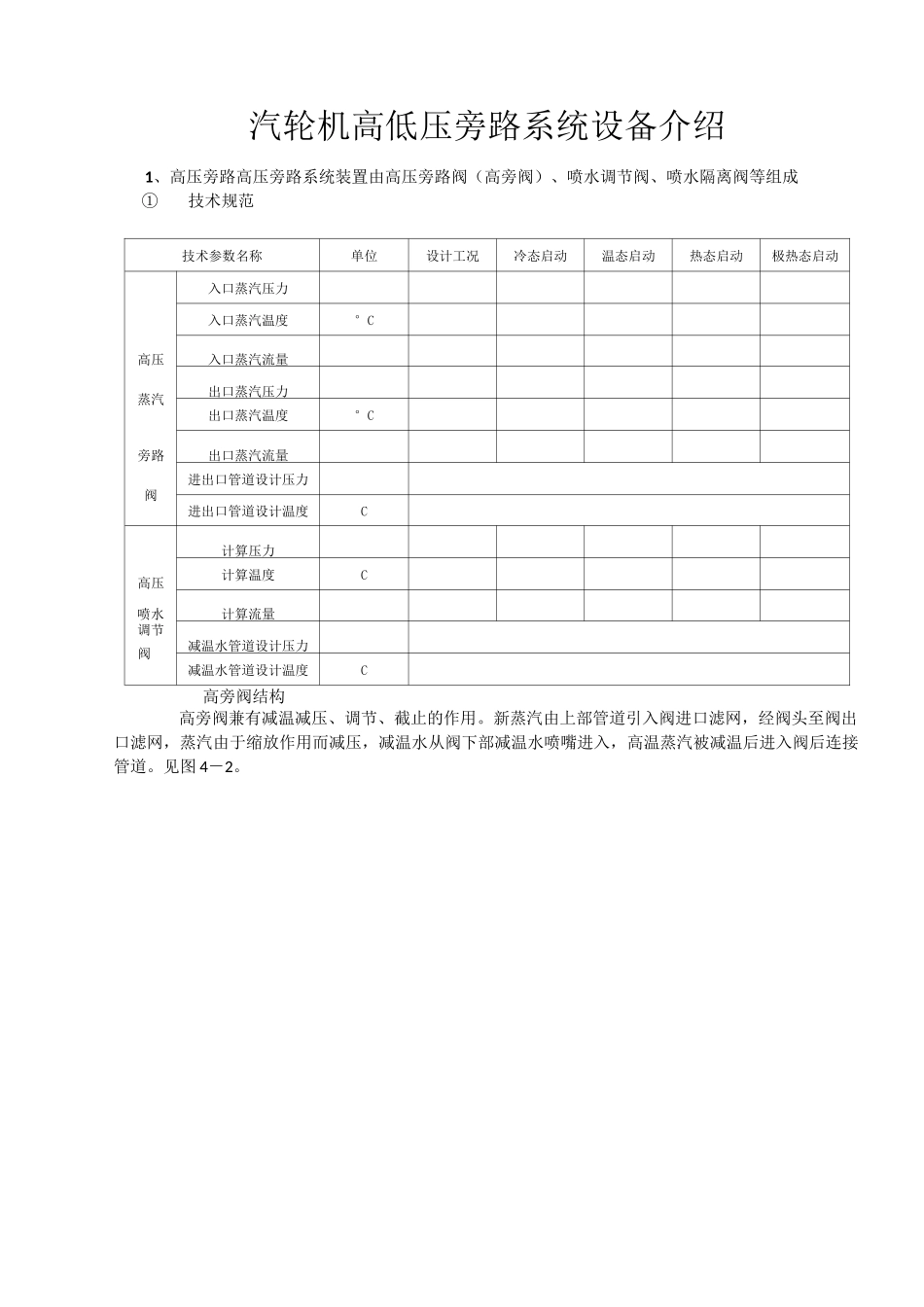

汽轮机高低压旁路系统设备介绍1、高压旁路高压旁路系统装置由高压旁路阀（高旁阀）、喷水调节阀、喷水隔离阀等组成①技术规范技术参数名称单位设计工况冷态启动温态启动热态启动极热态启动入口蒸汽压力入口蒸汽温度°C高压入口蒸汽流量蒸汽出口蒸汽压力出口蒸汽温度°C旁路出口蒸汽流量阀进出口管道设计压力进出口管道设计温度C计算压力高压计算温度C喷水计算流量调节阀减温水管道设计压力减温水管道设计温度C高旁阀结构高旁阀兼有减温减压、调节、截止的作用。新蒸汽由上部管道引入阀进口滤网，经阀头至阀出口滤网，蒸汽由于缩放作用而减压，减温水从阀下部减温水喷嘴进入，高温蒸汽被减温后进入阀后连接管道。见图 4－2。图 4－2 高压旁路阀示意图01－阀座；02－阀盖；03－阀进口滤网；04－阀出口滤网；05－阀体；06－阀杆；07－阀头；08－减温水喷嘴；2、低压旁路低压旁路系统装置由低压旁路阀（低旁阀）、喷水调节阀、喷水隔离阀、凝汽器入口减温减压器等组成。① 技术规范入口蒸汽压力入口蒸汽温度°C低压入口蒸汽流量等于高旁出口流量等于高旁出口流量等于高旁出口流量等于高旁出口流量等于高旁出口流量蒸汽出口蒸汽压力旁路出口蒸汽温度°C出口蒸汽流量阀进出口管道设计压力进出口管道设计温度°C计算压力低压喷水调节计算温度C计算流量减温水管道设计压力阀减温水管道设计温度C注：表中的低压旁路阀、低压喷水调节阀的容量均为低压旁路的总容量。②低压旁路结构低旁阀与高旁阀同样，兼有减温减压、调节、截止的作用。低旁阀结构见图 4－3图 4－3 低压旁路阀示意图 01－阀座；02－阀盖；03－阀进口滤网；04－阀出口滤网 05－阀体；06－阀杆；07－阀头；08－减温水喷嘴③三级减温减压器采用三级减压、一次喷水减温的结构形式。图 4－4 为三级减温减压器示意图。低旁蒸汽进入减温减压器的管末端开孔区，喷向减温减压器壳体内，壳体内壁上设有不锈钢防冲蚀挡板。汽流通过蒸汽管末端开孔区上的多个小孔，进行第一次临界膨胀降压，在壳体内扩容降压到 0.3MPa。在壳体内壁沿圆周方向均布设有 4 个雾化喷嘴，从凝结水系统来的减温水雾化后与蒸汽充分混合汽化达到减温的目的。经过第一级减温减压后的蒸汽通过壳体内锥形喷网上的数个小孔，进行第二次临界膨胀降压，扩散到减温减压器后部区域，使蒸汽进一步扩容降压到 0.1MPa。最后蒸汽通过分布在壳体及封头上的小孔进行第三次临界膨胀降压至 0.047MPa，使蒸汽最终扩散到整个凝汽器区...
