船舶电气设备及系统实验指导书

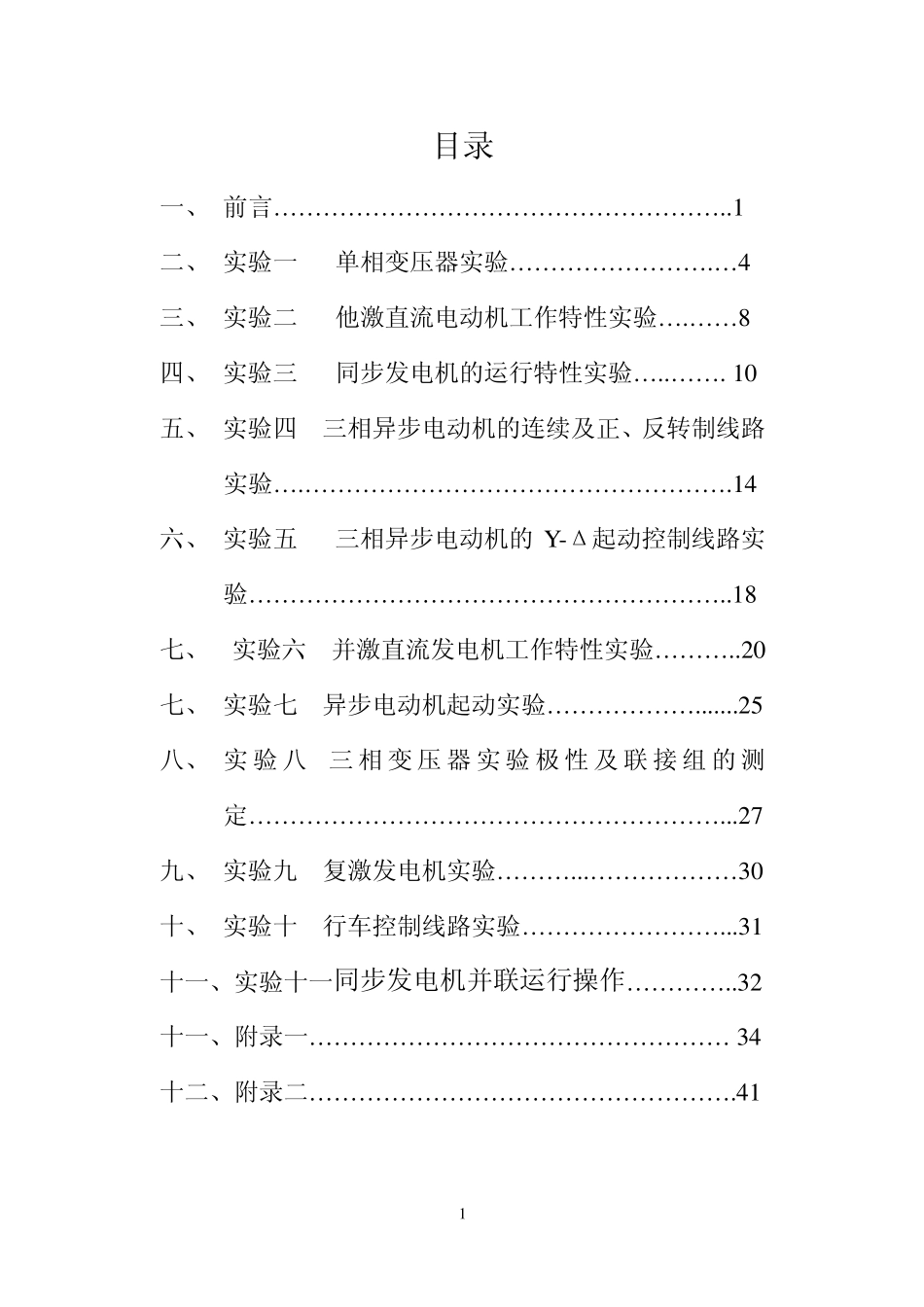

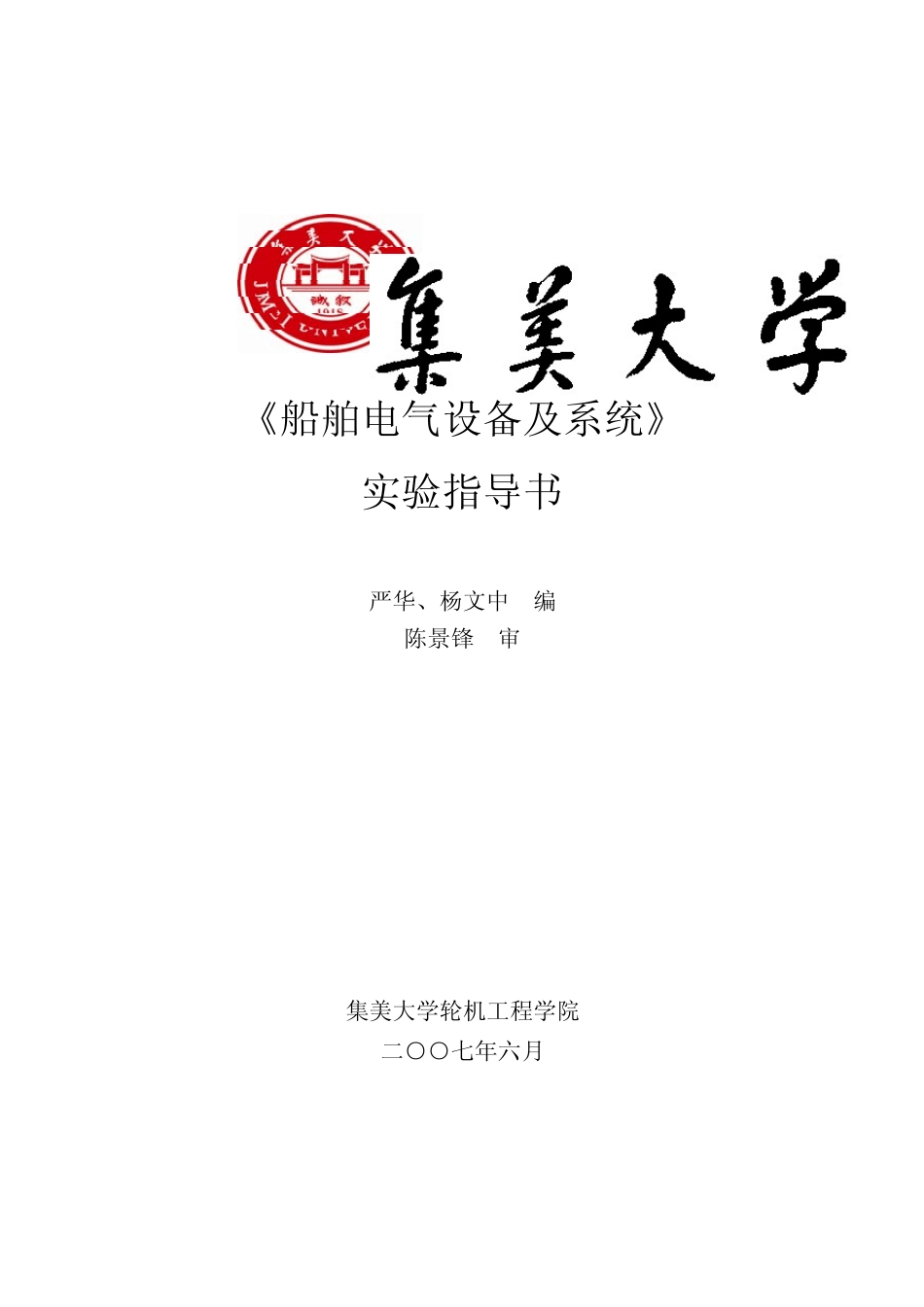

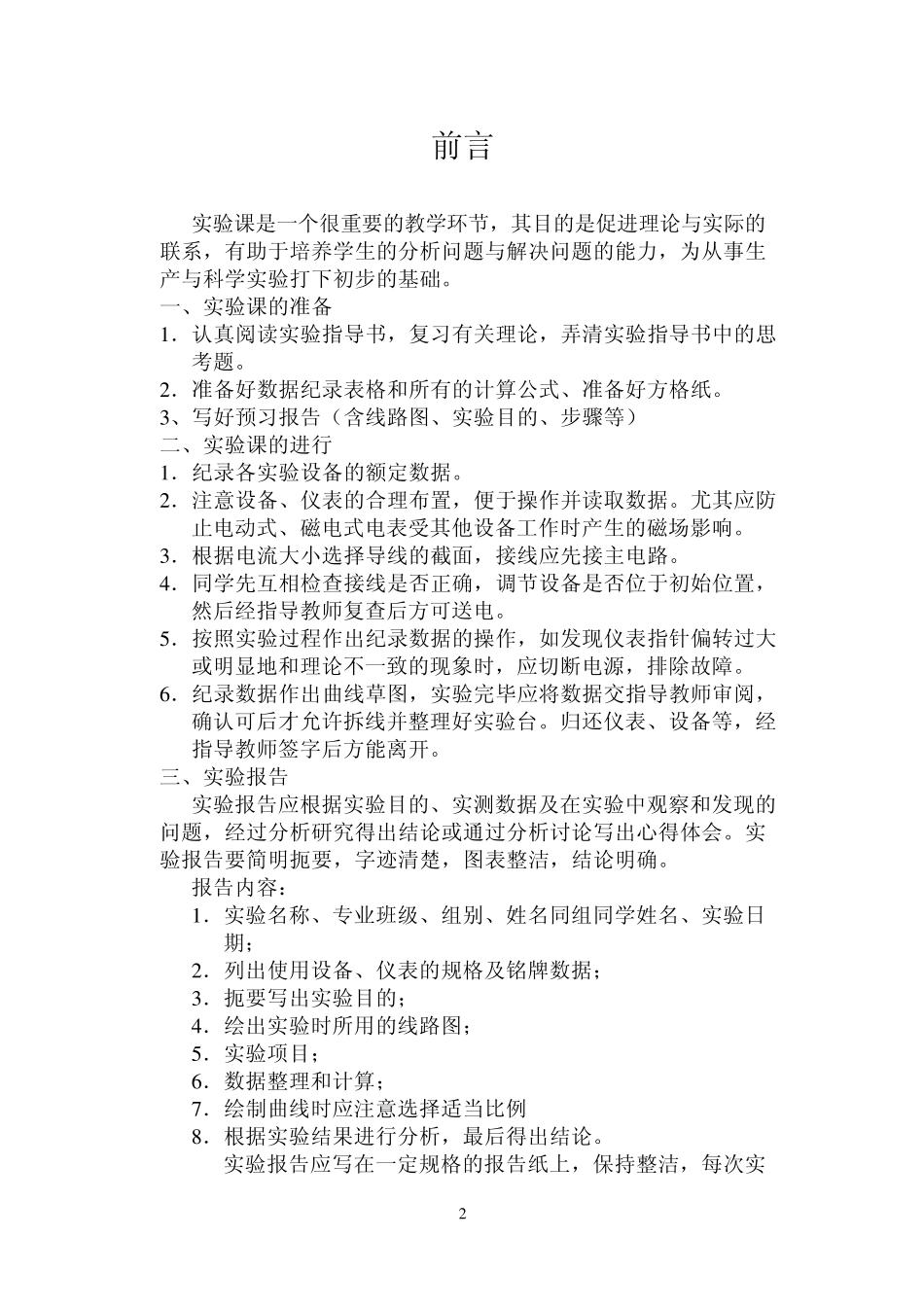

《船舶电气设备及系统》 实验指导书 严华、杨文中 编 陈景锋 审 集美大学轮机工程学院 二○○七年六月 目录 一、 前言… … … … … … … … … … … … … … … … … … ..1 二、 实验一 单相变压器实验… … … … … … … … .… 4 三、 实验二 他激直流电动机工作特性实验… .… … 8 四、 实验三 同步发电机的运行特性实验… ..… … . 10 五、 实验四 三相异步电动机的连续及正、反转制线路实验… .… … … … … … … … … … … … … … … … … .14 六、 实验五 三相异步电动机的Y-Δ起动控制线路实验… … … … … … … … … … … … … … … … … … … ..18 七、 实验六 并激直流发电机工作特性实验… … … ..20 七、 实验七 异步电动机起动实验… … … … … … .......25 八、 实验八 三相变压器实验极 性及联 接 组 的测定… … … … … … … … … … … … … … … … … … … ...27 九、 实验九 复激发电机实验… … … ...… … … … … … 30 十、 实验十 行车控制线路实验… … … … … … … … ...31 十一、实验十一同步发电机并联运行操作… … … … ..32 十一、附录一… … … … … … … … … … … … … … … … … 34 十二、附录二… … … … … … … … … … … … … … … … … .41 1前言 实验课是一个很重要的教学环节，其目的是促进理论与实际的联系，有助于培养学生的分析问题与解决问题的能力，为从事生产与科学实验打下初步的基础。 一、实验课的准备 1 ．认真阅读实验指导书，复习有关理论，弄清实验指导书中的思考题。 2 ．准备好数据纪录表格和所有的计算公式、准备好方格纸。 3 、写好预习报告（含线路图、实验目的、步骤等） 二、实验课的进行 1 ．纪录各实验设备的额定数据。 2 ．注意设备、仪表的合理布置，便于操作并读取数据。尤其应防止电动式、磁电式电表受其他设备工作时产生的磁场影响。 3 ．根据电流大小选择导线的截面，接线应先接主电路。 4 ．同学先互相检查接线是否正确，调节设备是否位于初始位置，然后经指导教师复查后方可送电。 5 ．按照实验过程作出纪录数据的操作，如发现仪表指针偏转过大或明显地和理论不一...
