船舶轴系强度计算

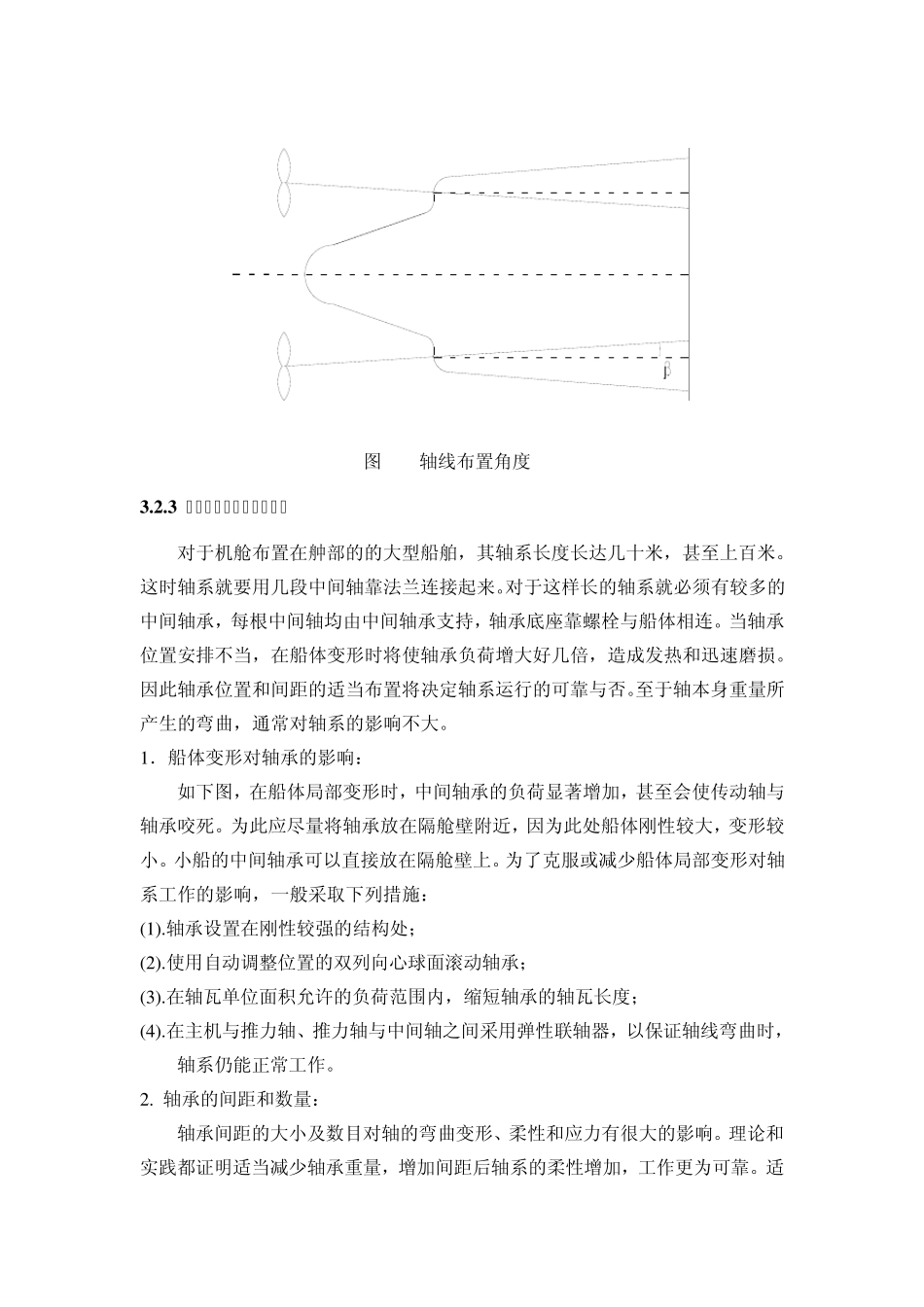

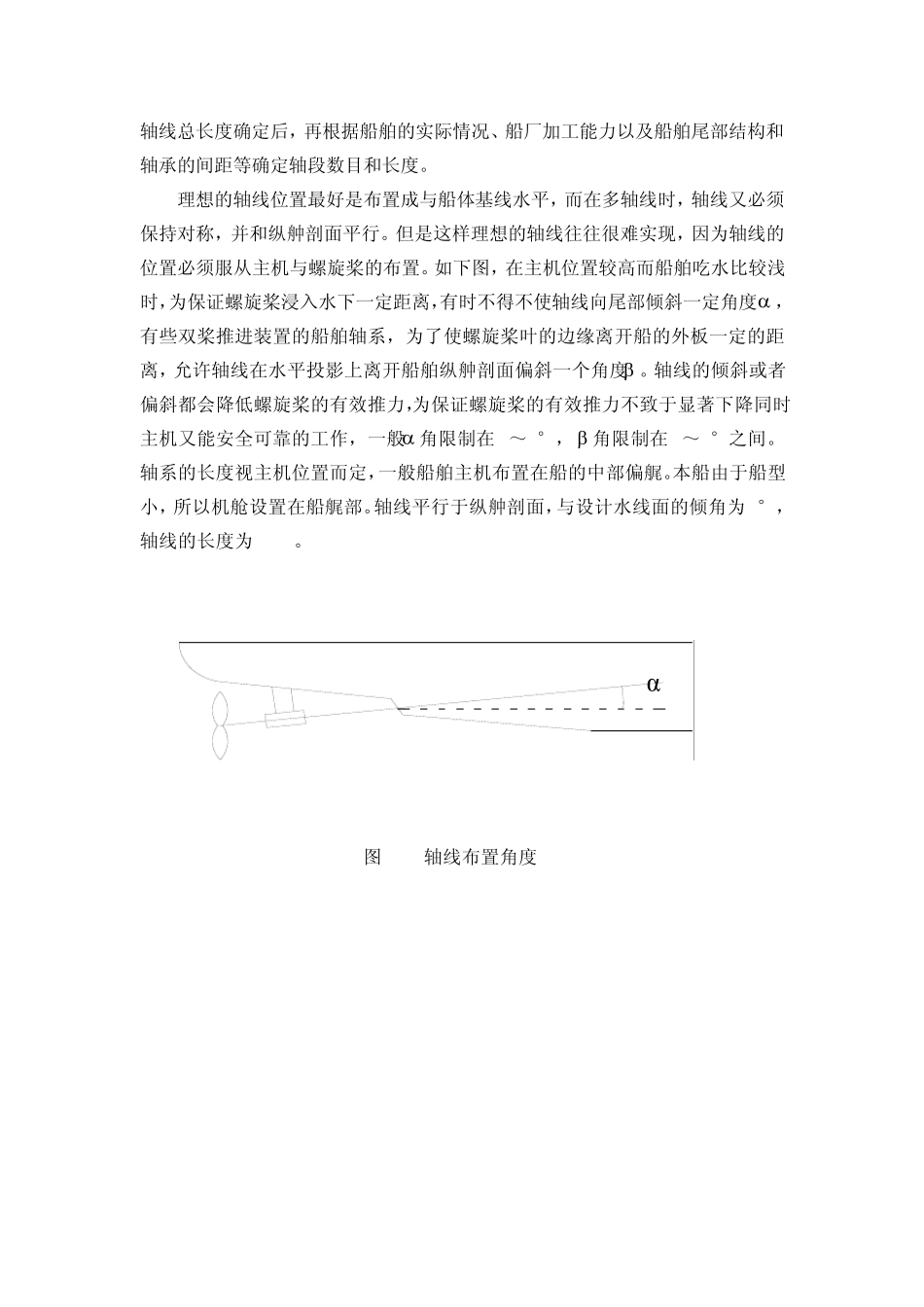

2011 船舶轴系计算 3 .1 船舶轴系的作用与组成： 3 .1 .1 船舶轴系的作用： 船舶轴系的基本任务是将主机的功率传给螺旋桨，同时又将螺旋桨旋转产生的轴向推力传给船体，以推动船舶运动。 3 .1 .2 船舶轴系的组成： 由于船的任务和要求不同，使得船体型线和动力装置型式不同，轴系所包括的具体组成部件也不完全一样。一般情况下，从主机曲轴法兰起，到螺旋桨止，主要包括：弹性联轴节、减速齿轮箱、推力轴、推力轴承、中间轴、中间轴承、、联轴节、艉轴和艉轴管等，另外还有离合器和隔舱填料函等总称为轴系。 3 .2 轴系的布置： 当机舱、主机和螺旋桨的位置已初步决定，并对轴系的结构有充分的了解和考虑后，首先确定轴系数目、位置和长度，初步选定轴承的位置和间距等，然后再选用或设计轴系部件，进行轴系强度计算和振动验算，最后绘制轴系布置及安装总图，完成轴系的设计工作。 3 .2 .1 轴线的数目： 从主机法兰输出端到螺旋桨中心之间的轴系，往往是由好几段位于同一直线上的轴相互连接起来的，这种位于同一直线上的轴系称为轴线。轴线的数目主要取决于船舶的类型、航行性能、生命力、主机型式及特征、动力装置的经济性、工作的可靠性等。本船采用双机双桨的推进装置。 一般单轴系的轴线，常将其布置在船舶的纵舯剖面上，双轴系的船舶，轴线对称布置在两舷。而三轴系的船舶往往其中一根轴线在船舶的纵舯剖面上，其余两轴线对称的布置在两舷。 3 .2 .2 轴线的位置与长度： 轴线是一根直线，它的位置和长度决定于两个端点的位置，一个端点是螺旋桨中心，另一个是主机的输出轴法兰中心。连接这两个中心的长度即为轴线长度，轴线总长度确定后，再根据船舶的实际情况、船厂加工能力以及船舶尾部结构和轴承的间距等确定轴段数目和长度。 理想的轴线位置最好是布置成与船体基线水平，而在多轴线时，轴线又必须保持对称，并和纵舯剖面平行。但是这样理想的轴线往往很难实现，因为轴线的位置必须服从主机与螺旋桨的布置。如下图，在主机位置较高而船舶吃水比较浅时，为保证螺旋桨浸入水下一定距离，有时不得不使轴线向尾部倾斜一定角度 ，有些双桨推进装置的船舶轴系，为了使螺旋桨叶的边缘离开船的外板一定的距离，允许轴线在水平投影上离开船舶纵舯剖面偏斜一个角度 。轴线的倾斜或者偏斜都会降低螺旋桨的有效推力，为保证螺旋桨的有效推力不致于显著下降同时主机又能安全可靠的工作，一般 角限制在 0～5°，...
