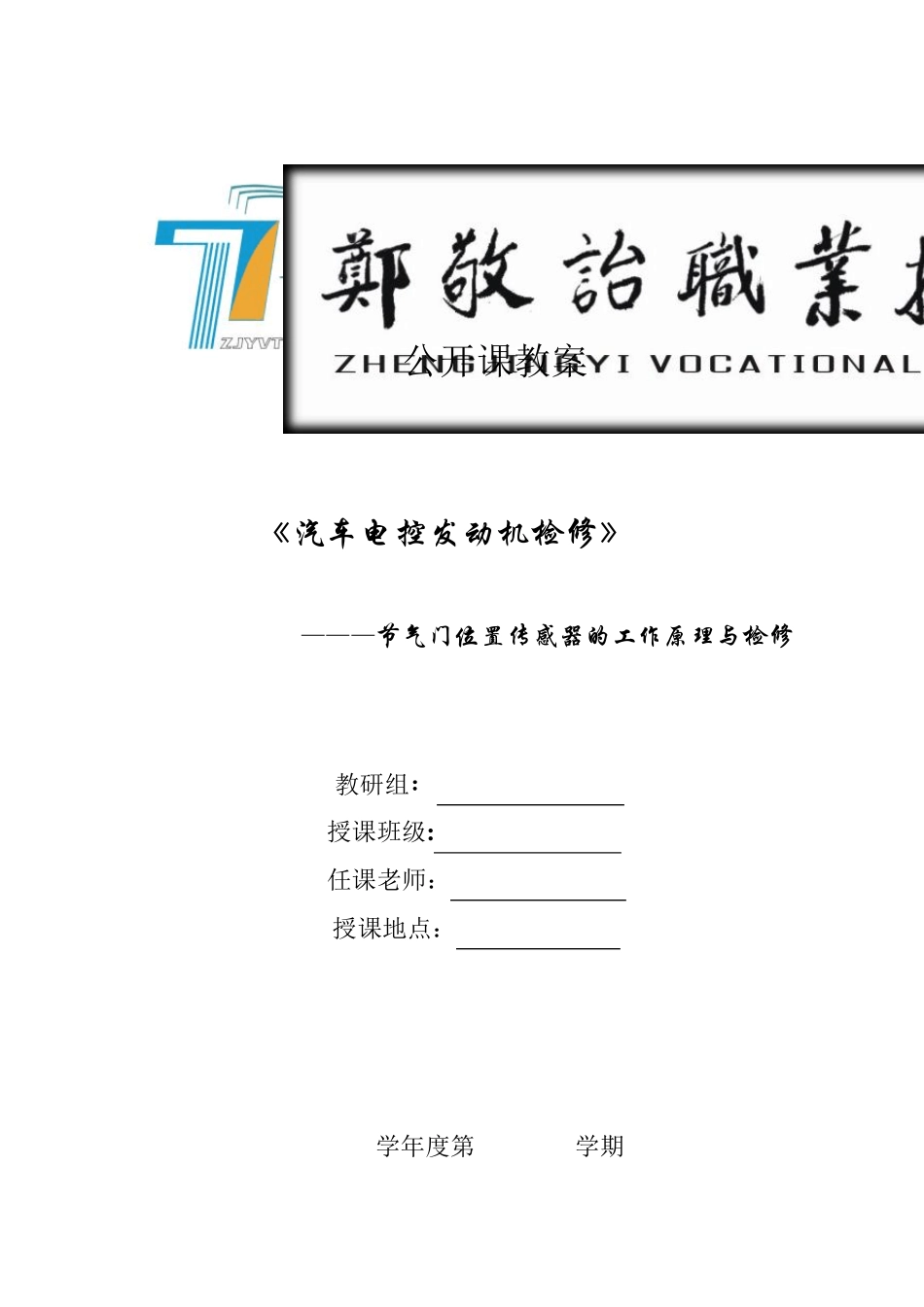

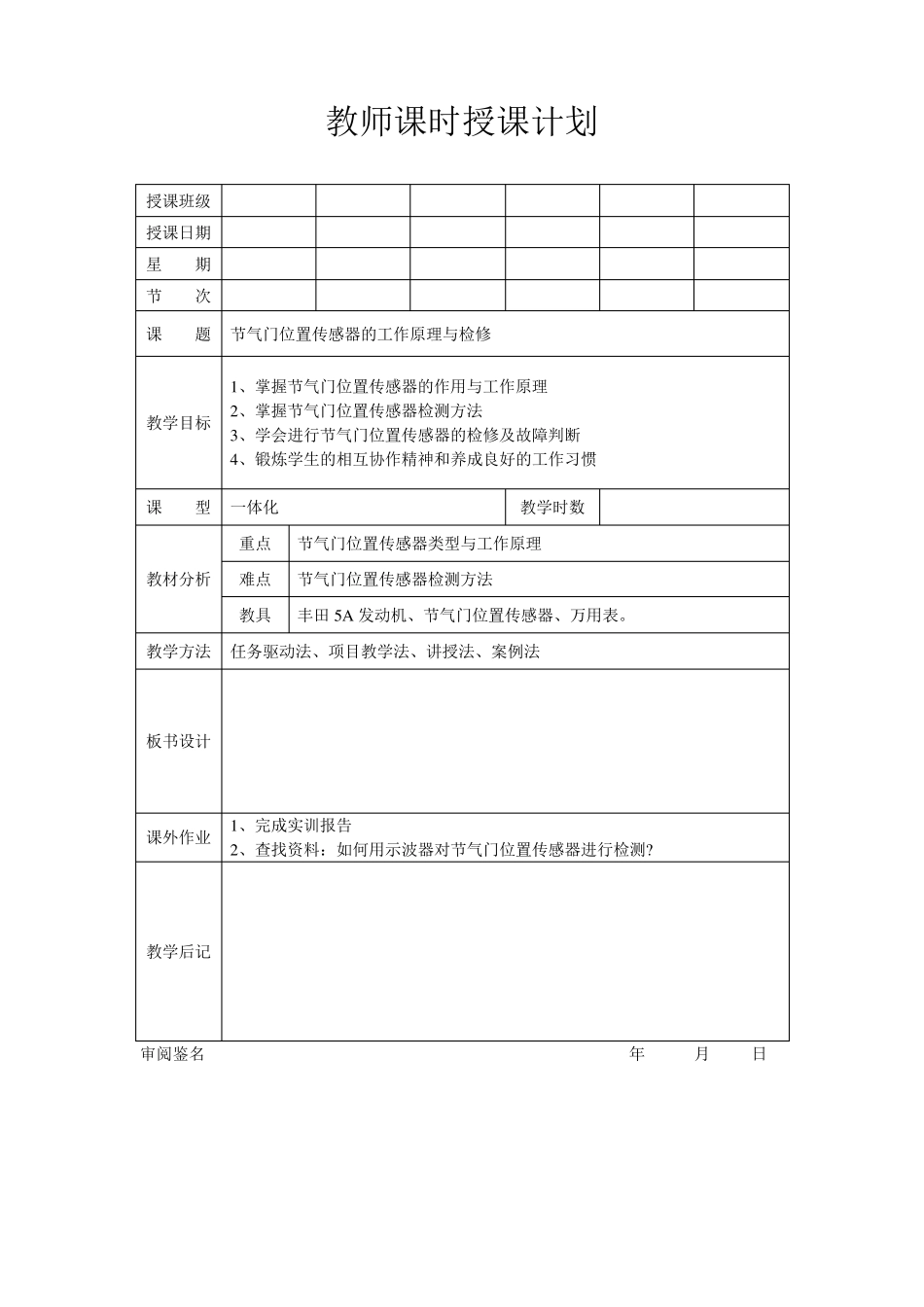

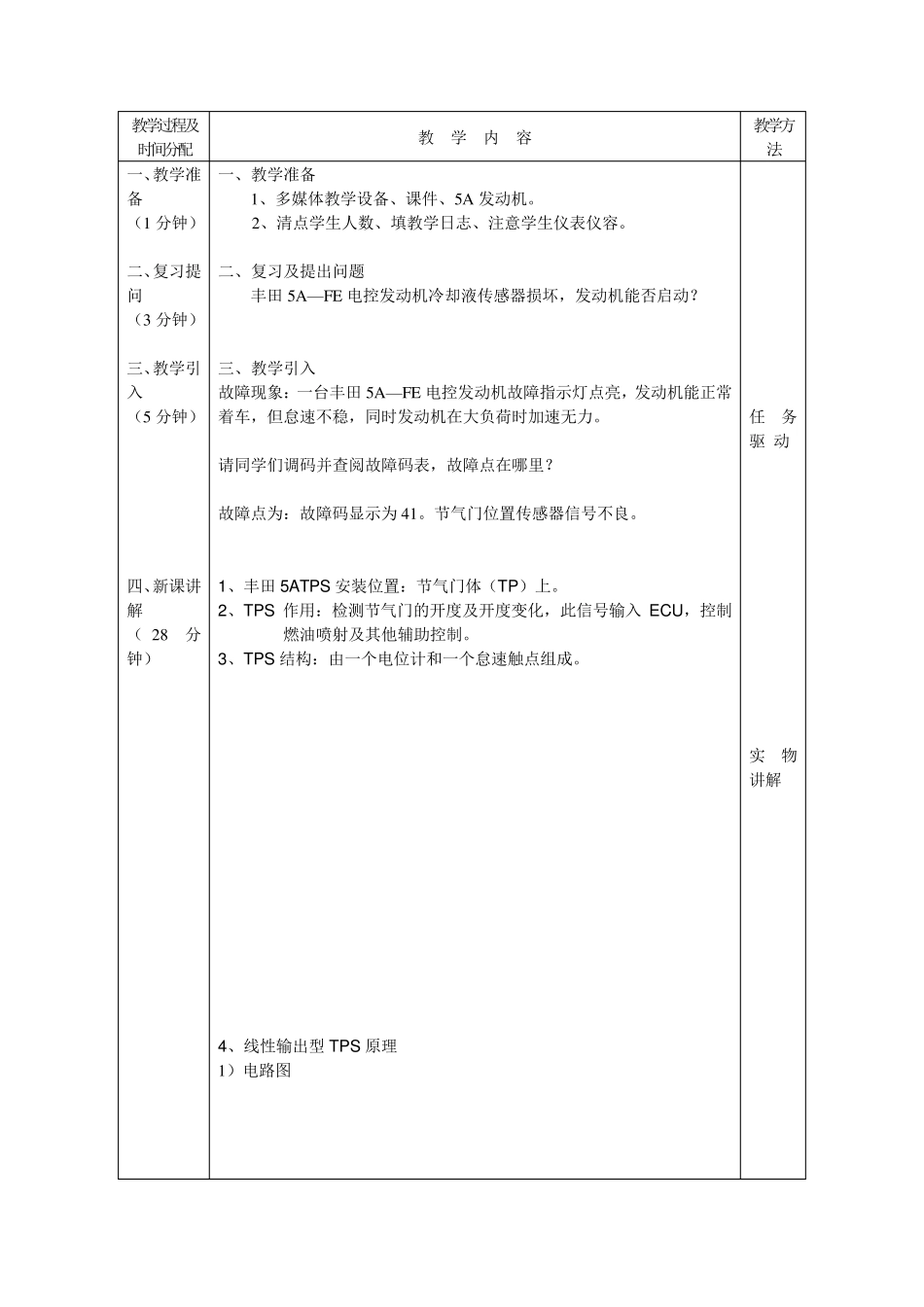

公开课教案 《汽车电控发动机检修》 ———节气门位置传感器的工作原理与检修 教研组： 授课班级: 任课老师： 授课地点： 学年度第 学期 教师课时授课计划 授课班级 授课日期 星 期 节 次 课 题 节气门位置传感器的工作原理与检修 教学目标 1、掌握节气门位置传感器的作用与工作原理 2、掌握节气门位置传感器检测方法 3、学会进行节气门位置传感器的检修及故障判断 4、锻炼学生的相互协作精神和养成良好的工作习惯 课 型 一体化 教学时数 教材分析 重点 节气门位置传感器类型与工作原理 难点 节气门位置传感器检测方法 教具 丰田 5A 发动机、节气门位置传感器、万用表。 教学方法 任务驱动法、项目教学法、讲授法、案例法 板书设计 课外作业 1、完成实训报告 2、查找资料：如何用示波器对节气门位置传感器进行检测? 教学后记 审阅鉴名 年 月 日 教学过程及时间分配 教 学 内 容 教学方法 一、教学准备 （1 分钟） 二、复习提问 （3 分钟） 三、教学引入 （5 分钟） 四、新课讲解 （ 28分钟） 一、教学准备 1、多媒体教学设备、课件、5A 发动机。 2、清点学生人数、填教学日志、注意学生仪表仪容。 二、复习及提出问题 丰田 5A—FE 电控发动机冷却液传感器损坏，发动机能否启动？ 三、教学引入 故障现象：一台丰田 5A—FE 电控发动机故障指示灯点亮，发动机能正常着车，但怠速不稳，同时发动机在大负荷时加速无力。 请同学们调码并查阅故障码表，故障点在哪里？ 故障点为：故障码显示为 41。节气门位置传感器信号不良。 1、丰田 5ATPS 安装位置：节气门体（TP）上。 2、TPS 作用：检测节气门的开度及开度变化，此信号输入 ECU，控制燃油喷射及其他辅助控制。 3、TPS 结构：由一个电位计和一个怠速触点组成。 4、线性输出型 TPS 原理 1）电路图 任务驱 动 实物讲解 2) TPS 特性：节气门开度与输出电压成正比。 TPS 调整方法：节气门关闭时，VTA 输出电压=0.5V 节气门全开时，VTA 输出电压>4.5V 节气门关闭时IDL 电压0V，节气门开度0.4mm 或 ≤3°，IDL 电压0V。节气门开度0.8mm 时，或>3°IDL 电压12V。 5、分组检测：TPS 检测 TPS 万用表电阻测量 节气门全关 节气门全关 VTA 与E2 VC 与E2 IDL 与E2 TPS 线路电压测量 节气门全关 节气门全关 VTA 与E2 VC 与E2 IDL 与E2 图 片 视频演示 项目教学 五、总...
