芬兰维萨拉301自动气象站安装及维护手册(2008年)

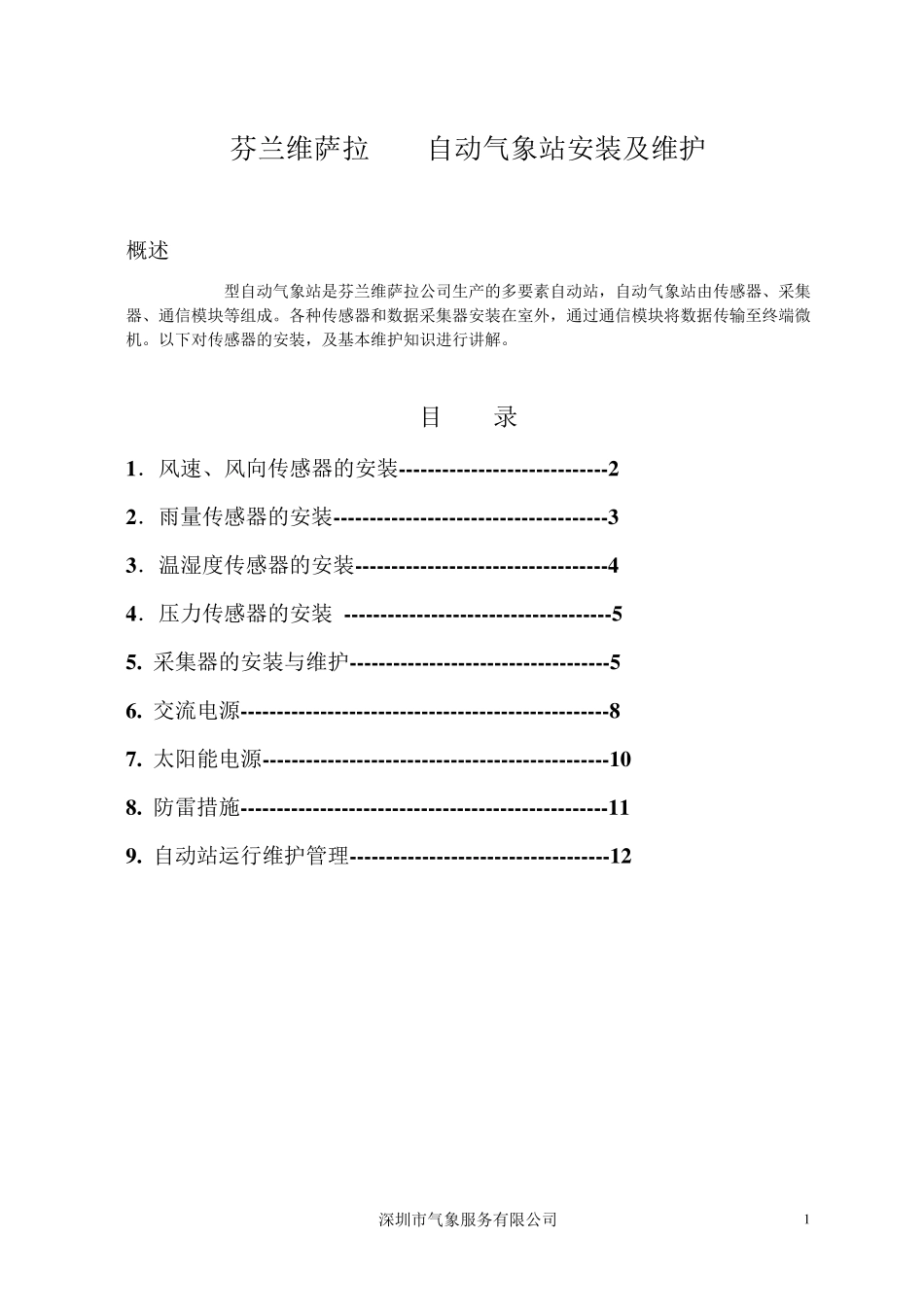

深圳市气象服务有限公司 1 芬兰维萨拉301自动气象站安装及维护 概述 MAWS301型自动气象站是芬兰维萨拉公司生产的多要素自动站，自动气象站由传感器、采集器、通信模块等组成。各种传感器和数据采集器安装在室外，通过通信模块将数据传输至终端微机。以下对传感器的安装，及基本维护知识进行讲解。 目 录 1 ．风速、风向传感器的安装-----------------------------2 2 ．雨量传感器的安装--------------------------------------3 3 ．温湿度传感器的安装-----------------------------------4 4 ．压力传感器的安装 -------------------------------------5 5 . 采集器的安装与维护------------------------------------5 6 . 交流电源---------------------------------------------------8 7 . 太阳能电源------------------------------------------------1 0 8 . 防雷措施---------------------------------------------------1 1 9 . 自动站运行维护管理------------------------------------1 2 深圳市气象服务有限公司 2 1 ．风速、风向传感器的安装 超音速测风传感器WAS425A 1 - 避鸟器 2 - 传感器机身 3 - 16寸六角螺栓 4 – 传感器臂 5 - 铁箍 超音速测风传感器WAS425A的结构如图所示。避鸟器主要用于防止飞禽在传感器上站立及筑巢。在安装超音速传感器之前，我们将在高于传感器顶部数米处安装接闪器，并使其良好接地，以减少传感器遭受雷击的几率。具体安装过程如下： 1）使用 L形内六角扳手拆卸六角螺栓，使其脱离传感器机身。 2）将传感器缆线穿过水平横杆，并将连接器保留在垂直竖管内。 3）将缆线连至传感器。 4）使用六角螺栓将传感器固定至垂直竖管的传感器臂上。 5）使用铁箍将传感器臂与 60mm圆杆连接固定。 超音速测风传感器安装完毕后，我们即开始校正测风传感器的方位，使其测量所得的风向数值准确。由于设备的水平横杆在出厂前并未标定具体对应的指向，因而，我们需选出其中一端对准正北方向，另一端即指向正南方向。同时，在调试的过程中，我们还需将旋转传感器的机身，调整其中两条测针的延长线使其与南北方向相重合，如图 所示。具体调试过程如下： 1）使用罗盘或指南针来确定水平横杆所指的方向为正南北方向，其中连有传感器的一端应对准正北方向。 深圳市气象服务有限公司 3 超音速测风传感器WAS425A方位校正 2）若校正工作不易操作，可适当降低...
