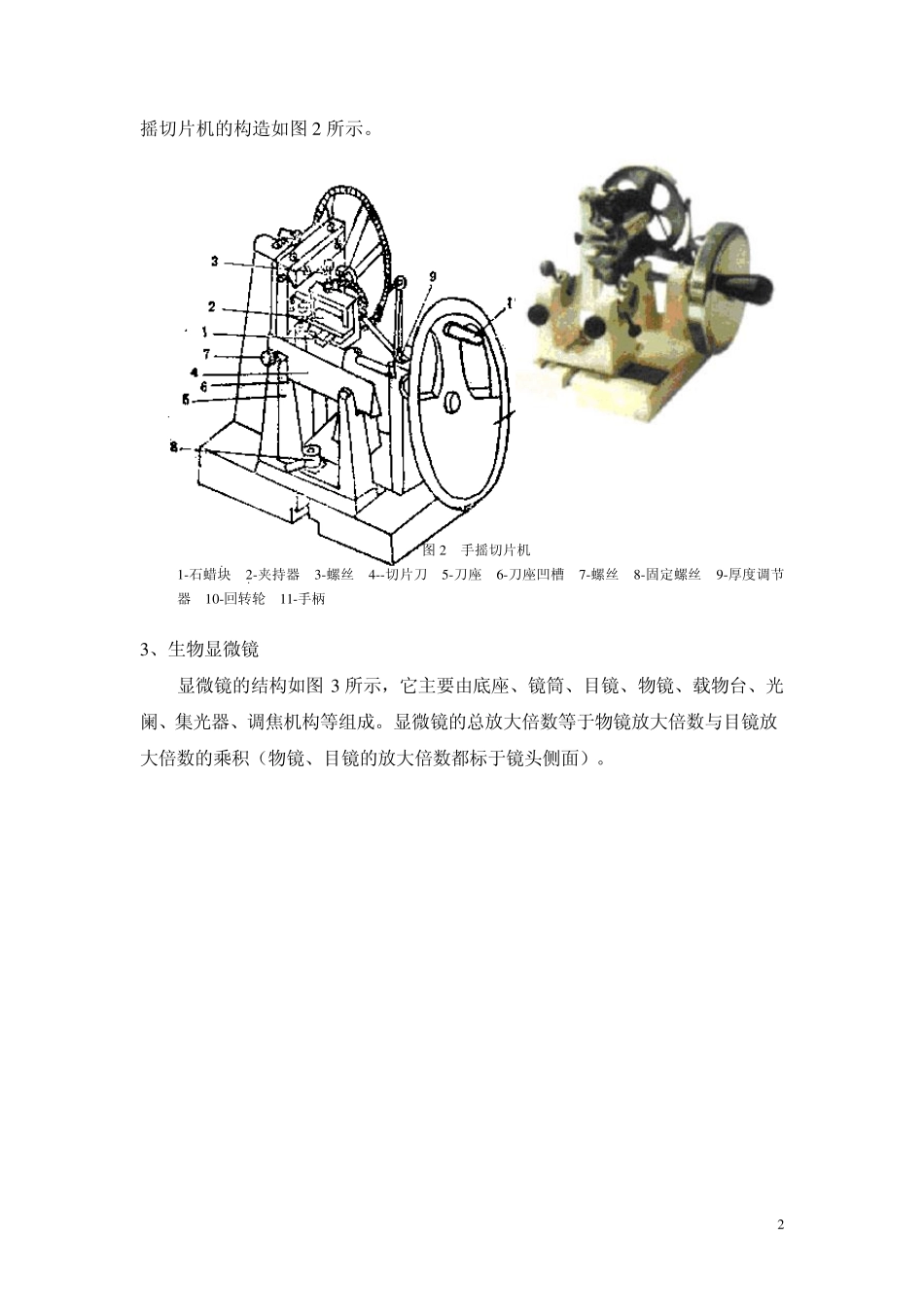

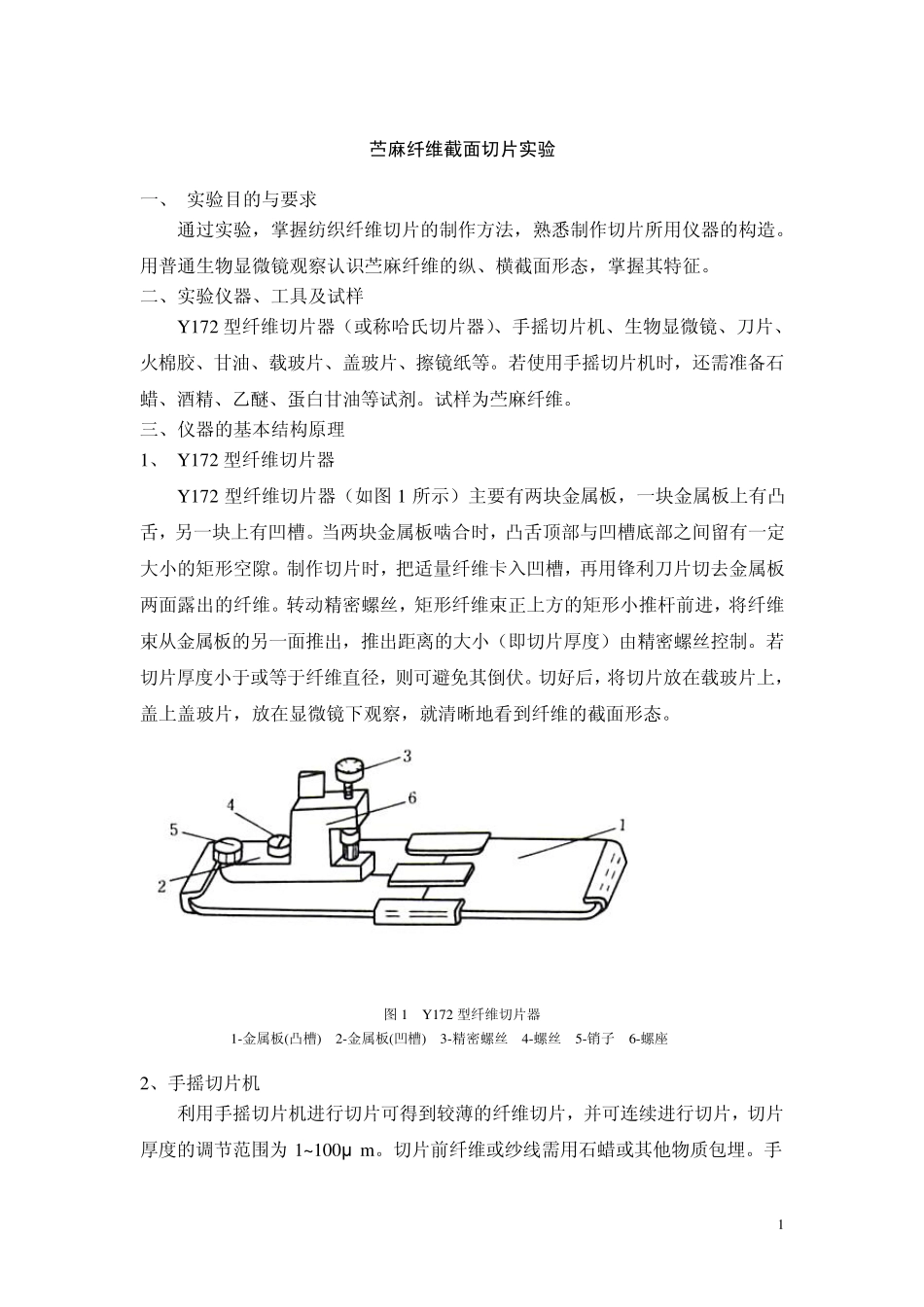

1 苎麻纤维截面切片实验 一、 实验目的与要求 通过实验,掌握纺织纤维切片的制作方法,熟悉制作切片所用仪器的构造。用普通生物显微镜观察认识苎麻纤维的纵、横截面形态,掌握其特征。 二、实验仪器、工具及试样 Y172 型纤维切片器(或称哈氏切片器)、手摇切片机、生物显微镜、刀片、火棉胶、甘油、载玻片、盖玻片、擦镜纸等。若使用手摇切片机时,还需准备石蜡、酒精、乙醚、蛋白甘油等试剂。试样为苎麻纤维。 三、仪器的基本结构原理 1、 Y172 型纤维切片器 Y172 型纤维切片器(如图 1 所示)主要有两块金属板,一块金属板上有凸舌,另一块上有凹槽。当两块金属板啮合时,凸舌顶部与凹槽底部之间留有一定大小的矩形空隙。制作切片时,把适量纤维卡入凹槽,再用锋利刀片切去金属板两面露出的纤维。转动精密螺丝,矩形纤维束正上方的矩形小推杆前进,将纤维束从金属板的另一面推出,推出距离的大小(即切片厚度)由精密螺丝控制。若切片厚度小于或等于纤维直径,则可避免其倒伏。切好后,将切片放在载玻片上,盖上盖玻片,放在显微镜下观察,就清晰地看到纤维的截面形态。 图 1 Y172 型纤维切片器 1-金属板(凸槽) 2-金属板(凹槽) 3-精密螺丝 4-螺丝 5-销子 6-螺座 2、手摇切片机 利用手摇切片机进行切片可得到较薄的纤维切片,并可连续进行切片,切片厚度的调节范围为 1~100μ m。切片前纤维或纱线需用石蜡或其他物质包埋。手 2 摇切片机的构造如图2 所示。 图2 手摇切片机 1 -石蜡块 2 -夹持器 3 -螺丝 4 --切片刀 5 -刀座 6 -刀座凹槽 7 -螺丝 8 -固定螺丝 9 -厚度调节器 1 0 -回转轮 11-手柄 3 、生物显微镜 显微镜的结构如图3 所示,它主要由底座、镜筒、目镜、物镜、载物台、光阑、集光器、调焦机构等组成。显微镜的总放大倍数等于物镜放大倍数与目镜放大倍数的乘积(物镜、目镜的放大倍数都标于镜头侧面)。 3 图3 显微镜结构图 1-底座 2-镜臂 3-粗调装置 4-镜筒 5-载物台 6-集光器 7-目镜 8-物镜转换器 9-物镜 10-微调装置 11-移动装置 12-光阑 四、 实验方法、步骤 1、试样准备 (1)纤维纵向试样的制作 取试样一小束,手扯整理平直,用右手拇指和食指夹取约20~30 根纤维,将夹取端的纤维按在载玻片上,用左手覆上盖玻片,并抽去多余的纤维,使附在载玻片上的纤维平直;然后在盖玻片的两对顶角上各滴一滴蒸馏水,使盖玻片黏着并增加视野的清晰度。 (...
