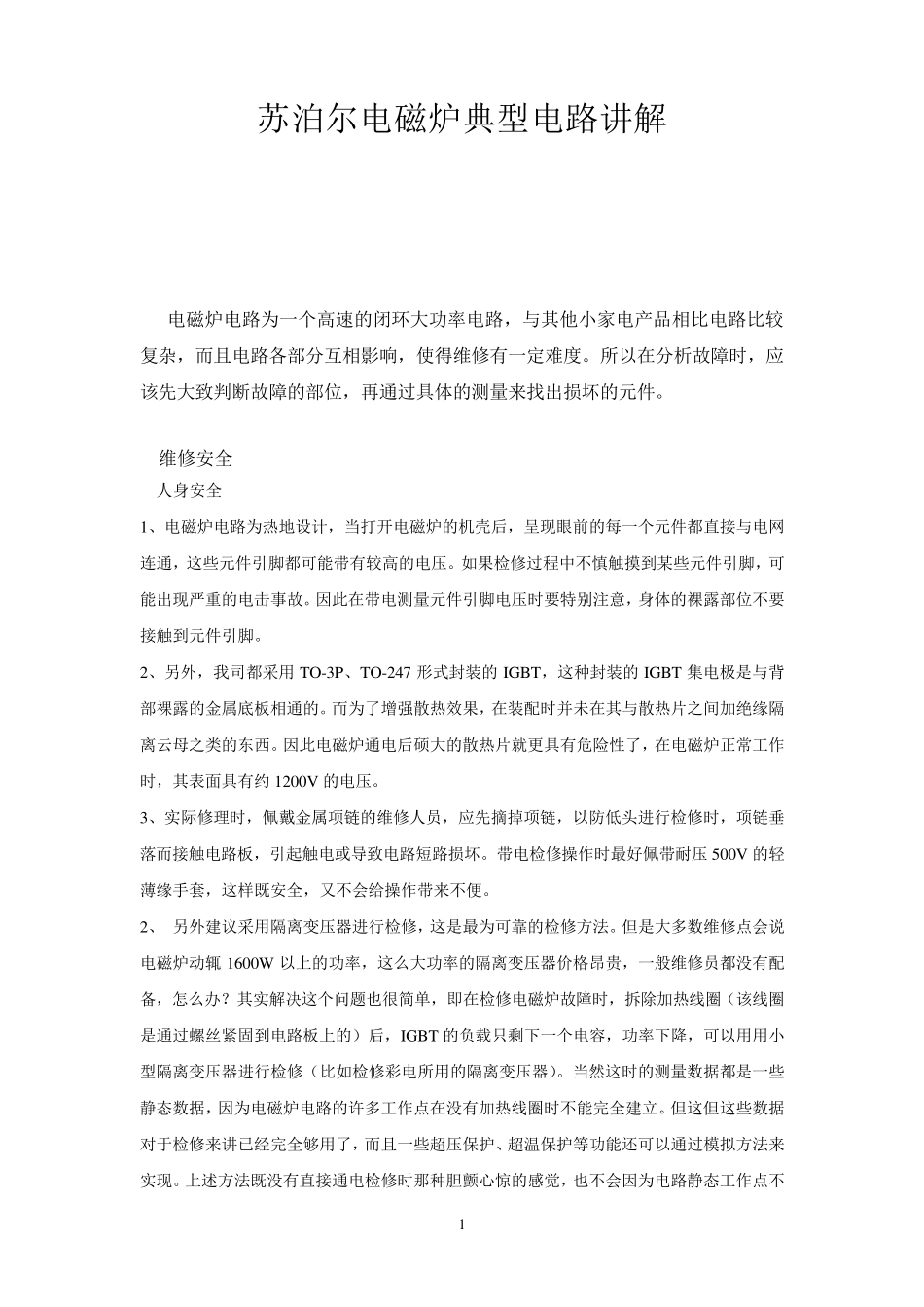

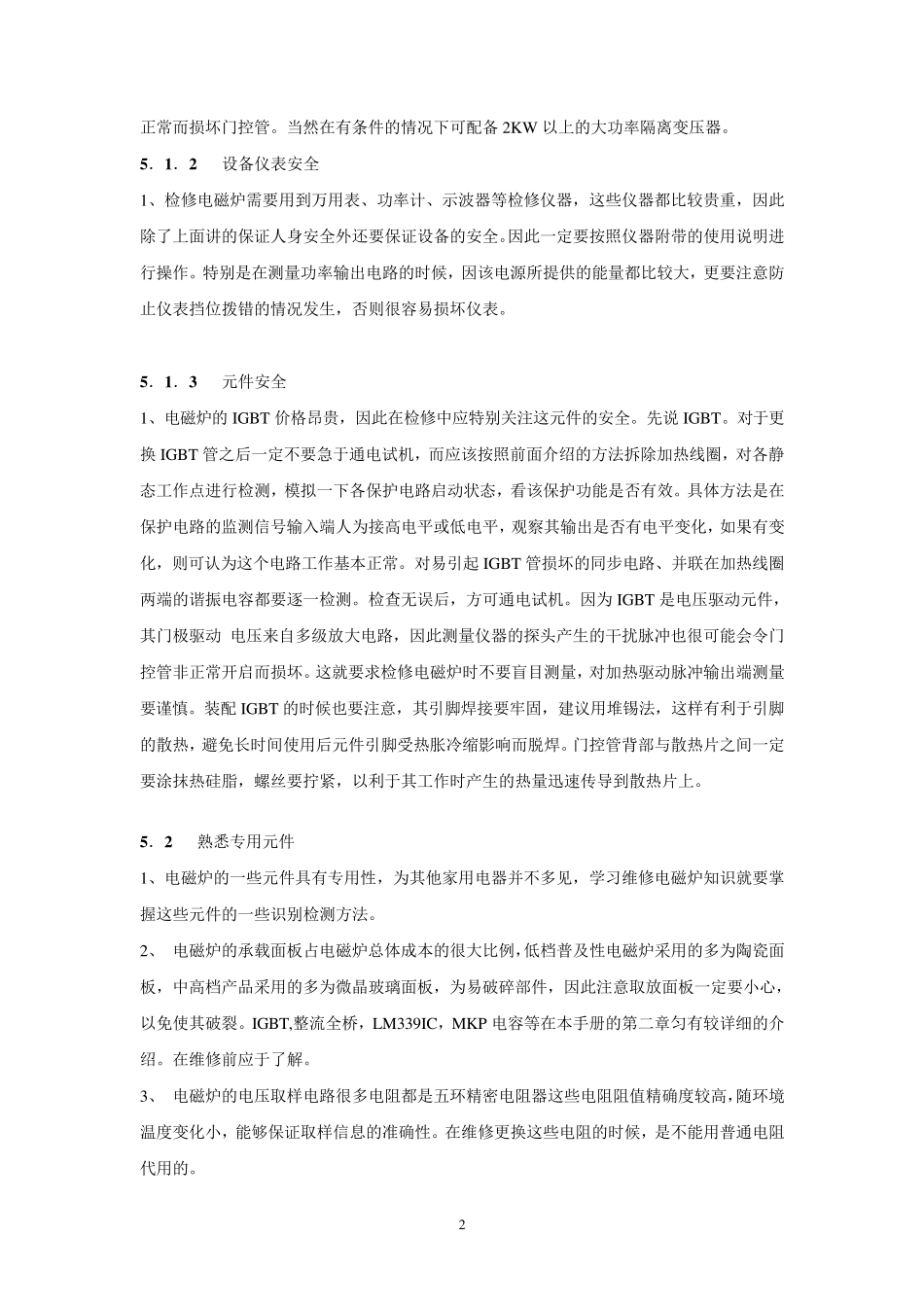

1 苏泊尔电磁炉典型电路讲解 电磁炉电路为一个高速的闭环大功率电路，与其他小家电产品相比电路比较复杂，而且电路各部分互相影响，使得维修有一定难度。所以在分析故障时，应该先大致判断故障的部位，再通过具体的测量来找出损坏的元件。 维修安全 人身安全 1、电磁炉电路为热地设计，当打开电磁炉的机壳后，呈现眼前的每一个元件都直接与电网连通，这些元件引脚都可能带有较高的电压。如果检修过程中不慎触摸到某些元件引脚，可能出现严重的电击事故。因此在带电测量元件引脚电压时要特别注意，身体的裸露部位不要接触到元件引脚。 2、另外，我司都采用 TO-3P、TO-247 形式封装的IGBT，这种封装的IGBT 集电极是与背部裸露的金属底板相通的。而为了增强散热效果，在装配时并未在其与散热片之间加绝缘隔离云母之类的东西。因此电磁炉通电后硕大的散热片就更具有危险性了，在电磁炉正常工作时，其表面具有约 1200V 的电压。 3、实际修理时，佩戴金属项链的维修人员，应先摘掉项链，以防低头进行检修时，项链垂落而接触电路板，引起触电或导致电路短路损坏。带电检修操作时最好佩带耐压 500V 的轻薄缘手套，这样既安全，又不会给操作带来不便。 2、 另外建议采用隔离变压器进行检修，这是最为可靠的检修方法。但是大多数维修点会说电磁炉动辄 1600W 以上的功率，这么大功率的隔离变压器价格昂贵，一般维修员都没有配备，怎么办？其实解决这个问题也很简单，即在检修电磁炉故障时，拆除加热线圈（该线圈是通过螺丝紧固到电路板上的）后，IGBT 的负载只剩下一个电容，功率下降，可以用用小型隔离变压器进行检修（比如检修彩电所用的隔离变压器）。当然这时的测量数据都是一些静态数据，因为电磁炉电路的许多工作点在没有加热线圈时不能完全建立。但这但这些数据对于检修来讲已经完全够用了，而且一些超压保护、超温保护等功能还可以通过模拟方法来实现。上述方法既没有直接通电检修时那种胆颤心惊的感觉，也不会因为电路静态工作点不 2 正常而损坏门控管。当然在有条件的情况下可配备2KW 以上的大功率隔离变压器。 5 ．1 ．2 设备仪表安全 1、检修电磁炉需要用到万用表、功率计、示波器等检修仪器，这些仪器都比较贵重，因此除了上面讲的保证人身安全外还要保证设备的安全。因此一定要按照仪器附带的使用说明进行操作。特别是在测量功率输出电路的时候，因该电源所提供的能量都比较大，更要注意防止仪表挡位拨错的情况发生...
