苏科物理九年级第十三章电路初探同步练习

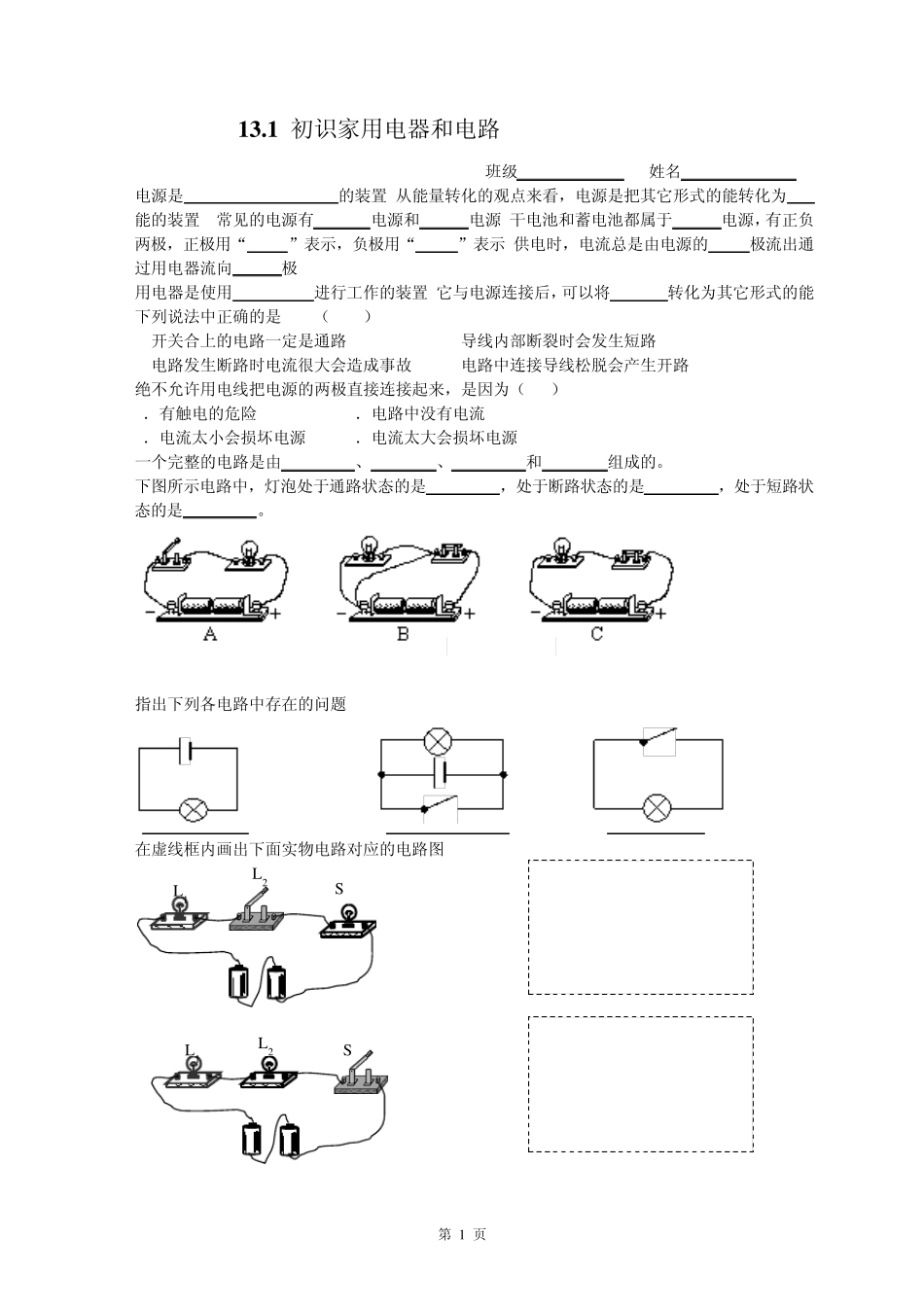

苏科物理九年级第十三章电路初探同步练习_第1页
1/10

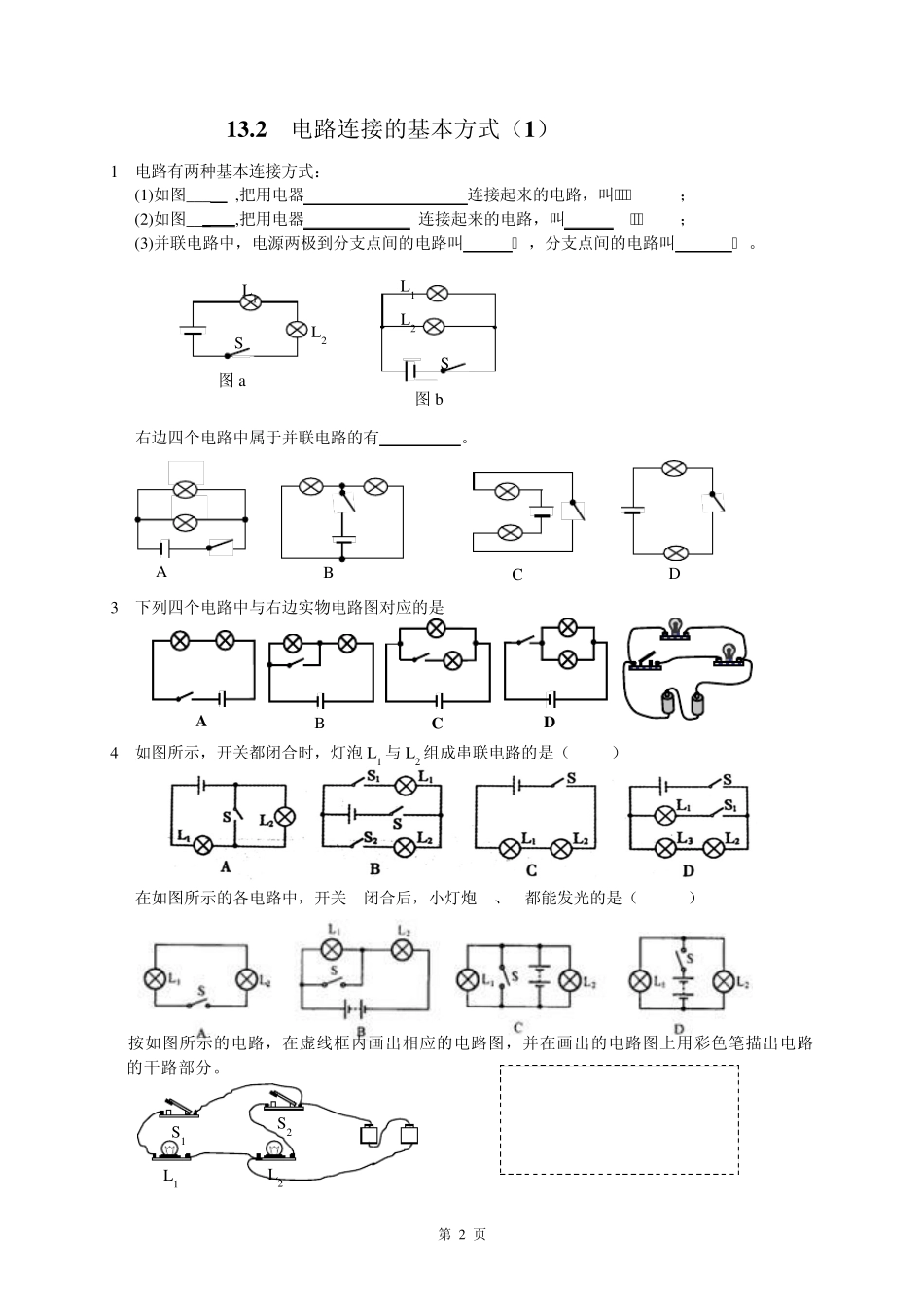

苏科物理九年级第十三章电路初探同步练习_第2页
2/10

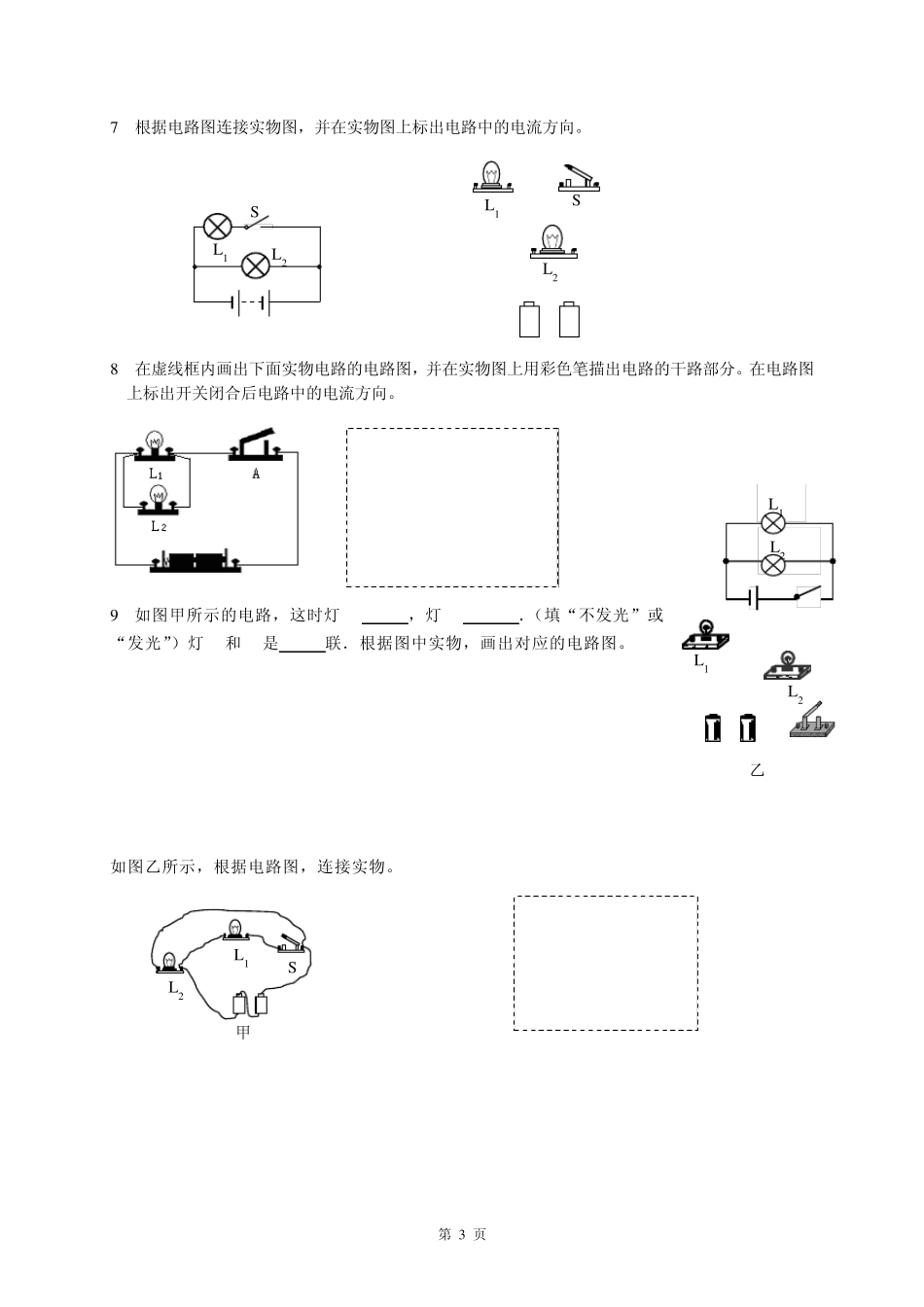

苏科物理九年级第十三章电路初探同步练习_第3页
3/10
第 1 页 1 3 .1 初识家用电器和电路 班级 姓名 1 电源是 的装置.从能量转化的观点来看,电源是把其它形式的能转化为 能的装置. 常见的电源有 电源和 电源.干电池和蓄电池都属于 电源,有正负两极,正极用“ ”表示,负极用“ ”表示.供电时,电流总是由电源的 极流出通过用电器流向 极. 2 用电器是使用 进行工作的装置.它与电源连接后,可以将 转化为其它形式的能 3 下列说法中正确的是 ( ) A.开关合上的电路一定是通路 B.导线内部断裂时会发生短路 C.电路发生断路时电流很大会造成事故 D.电路中连接导线松脱会产生开路 4 绝不允许用电线把电源的两极直接连接起来,是因为( ) A.有触电的危险 B.电路中没有电流 C.电流太小会损坏电源 D.电流太大会损坏电源 5 一个完整的电路是由 、 、 和 组成的。 6 下图所示电路中,灯泡处于通路状态的是 ,处于断路状态的是 ,处于短路状态的是 。 7 指出下列各电路中存在的问题 8 在虚线框内画出下面实物电路对应的电路图 L1 L2 S L1 S L2 第 2 页 13.2 电路连接的基本方式(1) 1 电路有两种基本连接方式: (1)如图___ ,把用电器 连接起来的电路,叫串联电路; (2)如图___ ,把用电器 连接起来的电路,叫 联电路; (3)并联电路中,电源两极到分支点间的电路叫 路 ,分支点间的电路叫 路 。 2 右边四个电路中属于并联电路的有 。 3 下列四个电路中与右边实物电路图对应的是( ) 4 如图所示,开关都闭合时,灯泡L1 与L2 组成串联电路的是( ) 5 在如图所示的各电路中,开关S闭合后,小灯炮L1、L2都能发光的是( ) 6 按如图所示的电路,在虚线框内画出相应的电路图,并在画出的电路图上用彩色笔描出电路的干路部分。 A B C D 图a S L2 L1 图b S L2 L1 L1 L2 S2 S1 A B C D 第 3 页 7 根据电路图连接实物图,并在实物图上标出电路中的电流方向。 8 在虚线框内画出下面实物电路的电路图,并在实物图上用彩色笔描出电路的干路部分。在电路图上标出开关闭合后电路中的电流方向。 9 如图甲所示的电路,这时灯L1 ,灯L2 .(填“不发光”或“发光”)灯L1和 L2是 联.根据图中实物,画出对应的电路图。 如图乙所示,根据电路图,连接实物。 L1 L2 L1 L2 乙 L1 L2 S 甲 L1 L2 S L1 L2 S 第 4 页 1 3 . 2 电路连接的基本方式(2 ) 班级 姓名 1...
