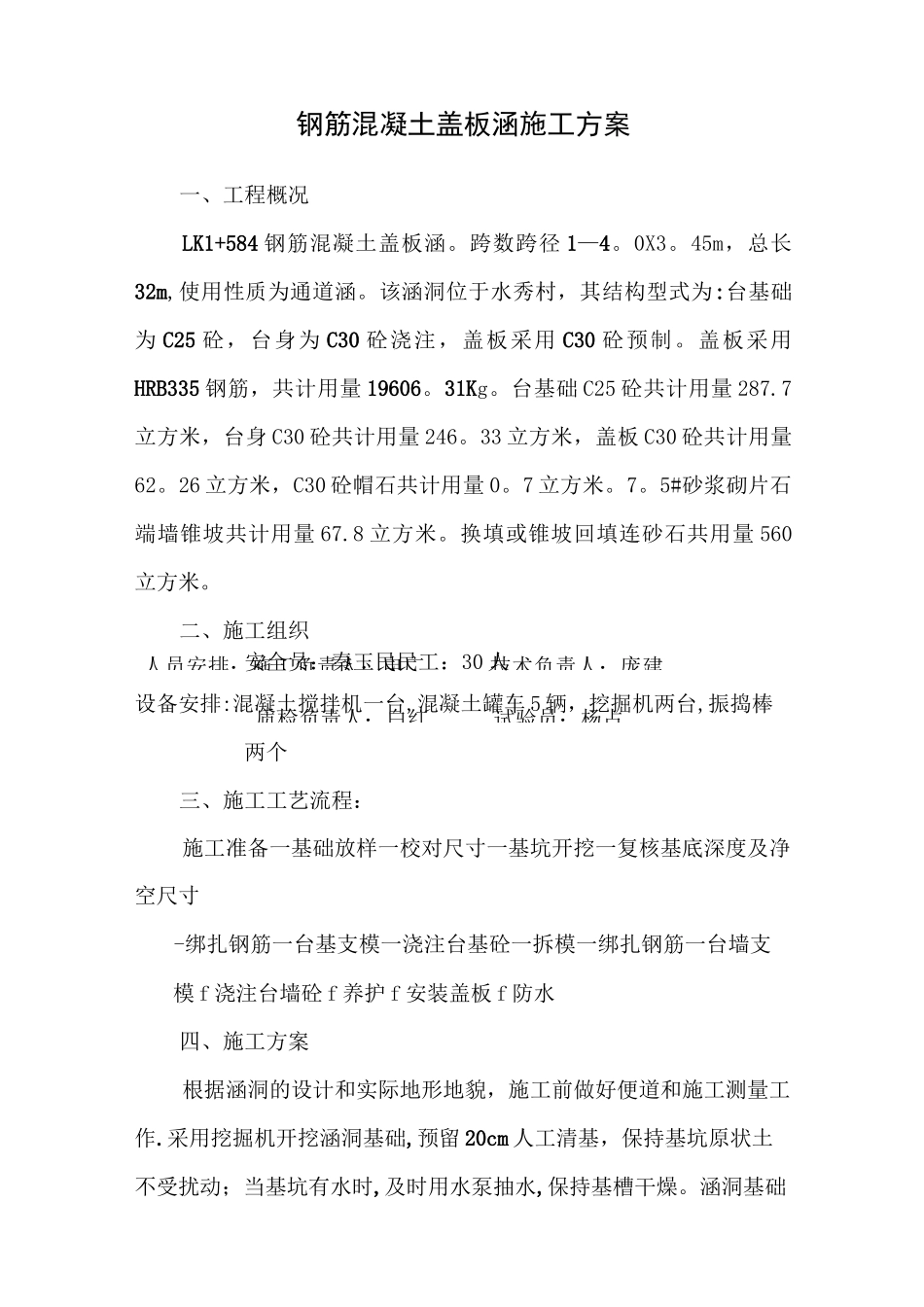

钢筋混凝土盖板涵施工方案85979_第1页
1/8

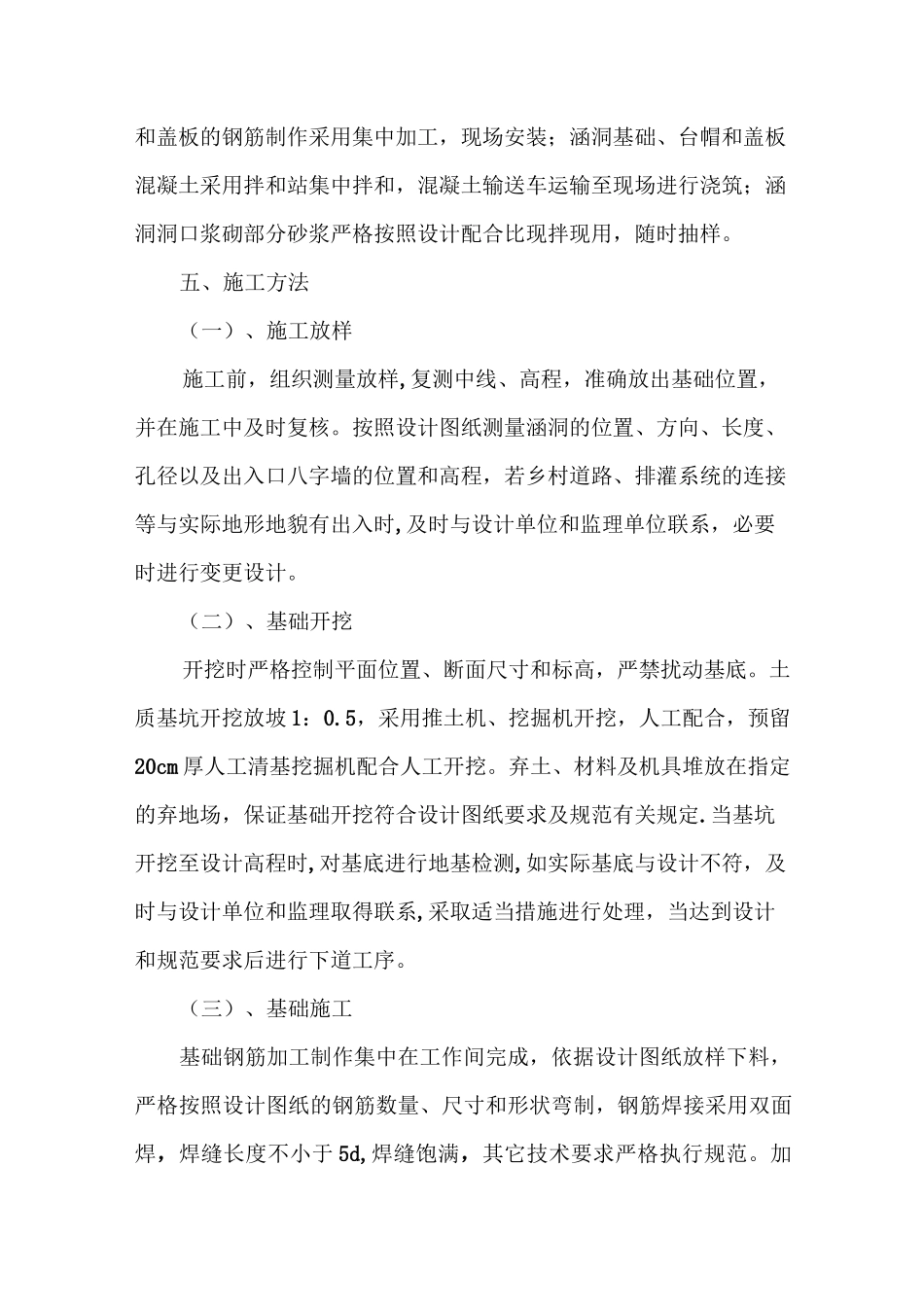

钢筋混凝土盖板涵施工方案85979_第2页
2/8
钢筋混凝土盖板涵施工方案85979_第3页
3/8
人员安排:施工负责人:申广技术负责人:庞建质检负责人:白红试验员:杨占钢筋混凝土盖板涵施工方案一、工程概况LK1+584 钢筋混凝土盖板涵。跨数跨径 1—4。0X3。45m,总长32m,使用性质为通道涵。该涵洞位于水秀村,其结构型式为:台基础为 C25 砼,台身为 C30 砼浇注,盖板采用 C30 砼预制。盖板采用HRB335 钢筋,共计用量 19606。31Kg。台基础 C25 砼共计用量 287.7立方米,台身 C30 砼共计用量 246。33 立方米,盖板 C30 砼共计用量62。26 立方米,C30 砼帽石共计用量 0。7 立方米。7。5#砂浆砌片石端墙锥坡共计用量 67.8 立方米。换填或锥坡回填连砂石共用量 560立方米。二、施工组织安全员:秦玉民民工:30 人设备安排:混凝土搅拌机一台,混凝土罐车 5 辆,挖掘机两台,振捣棒两个三、施工工艺流程:施工准备一基础放样一校对尺寸一基坑开挖一复核基底深度及净空尺寸-绑扎钢筋一台基支模一浇注台基砼一拆模一绑扎钢筋一台墙支模 f 浇注台墙砼 f 养护 f 安装盖板 f 防水四、施工方案根据涵洞的设计和实际地形地貌,施工前做好便道和施工测量工作.采用挖掘机开挖涵洞基础,预留 20cm 人工清基,保持基坑原状土不受扰动;当基坑有水时,及时用水泵抽水,保持基槽干燥。涵洞基础和盖板的钢筋制作采用集中加工,现场安装;涵洞基础、台帽和盖板混凝土采用拌和站集中拌和,混凝土输送车运输至现场进行浇筑;涵洞洞口浆砌部分砂浆严格按照设计配合比现拌现用,随时抽样。五、施工方法(一)、施工放样施工前,组织测量放样,复测中线、高程,准确放出基础位置,并在施工中及时复核。按照设计图纸测量涵洞的位置、方向、长度、孔径以及出入口八字墙的位置和高程,若乡村道路、排灌系统的连接等与实际地形地貌有出入时,及时与设计单位和监理单位联系,必要时进行变更设计。(二)、基础开挖开挖时严格控制平面位置、断面尺寸和标高,严禁扰动基底。土质基坑开挖放坡 1:0.5,采用推土机、挖掘机开挖,人工配合,预留20cm 厚人工清基挖掘机配合人工开挖。弃土、材料及机具堆放在指定的弃地场,保证基础开挖符合设计图纸要求及规范有关规定.当基坑开挖至设计高程时,对基底进行地基检测,如实际基底与设计不符,及时与设计单位和监理取得联系,采取适当措施进行处理,当达到设计和规范要求后进行下道工序。(三)、基础施工基础钢筋加工制作集中在工作间完成,依据设计图纸放样下料,严格按照设计图纸的钢筋数量、尺寸和...
