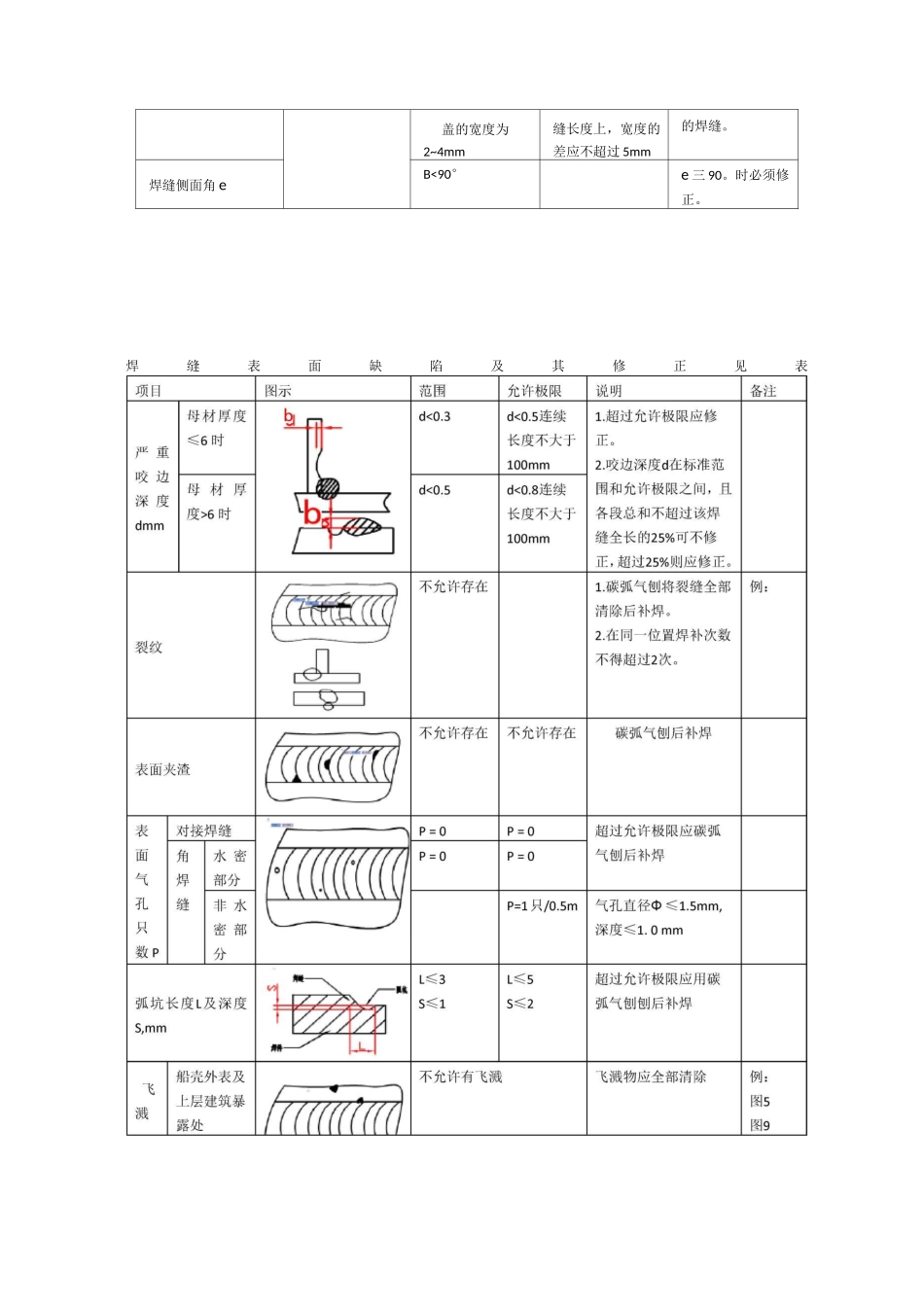

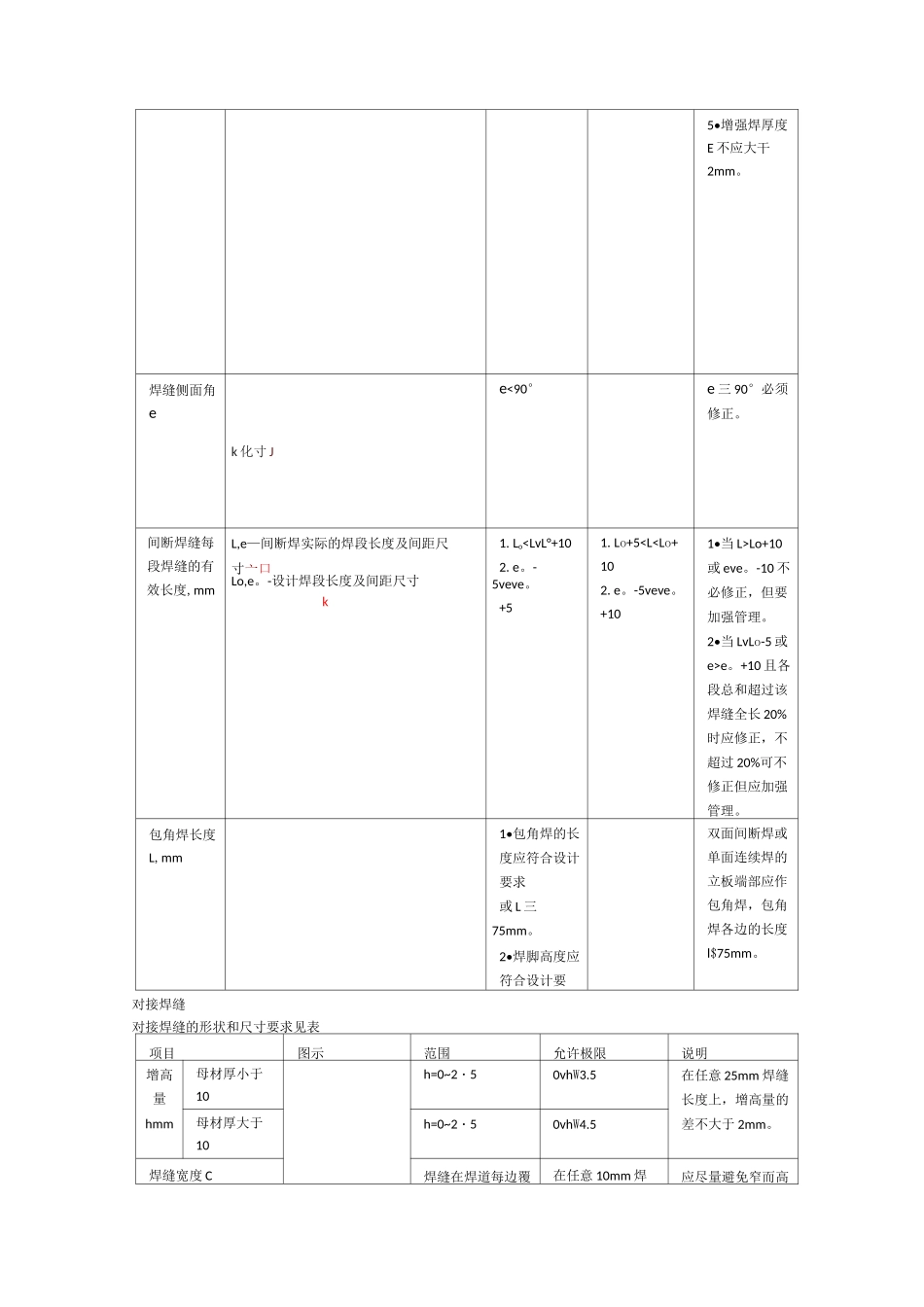

电动车车架焊缝外观质量要求主题内容与适用范围本标准规定了对电动车车架焊缝的外观质量要求。本标准适用于钢质电动车车架、铝合金电动车车架及电动车护杠扶手支架、靠背支架、车筐支架、车把车梯、衣架等焊缝外观质量检验。焊缝外观质量检验车架结构的所有焊缝都应进行外观质量检验，焊缝表面成型应均匀致密，焊道与焊道，焊道与母材之间应平滑过渡，不应有突然变化的截面。外观质量检验应在把焊缝表面及两侧附近的焊渣、飞溅物及污物清除干净的前提下进行。焊缝在外观检验合格之前不得涂漆。我公司要求的外露位置焊接质量要求如第本标准第页图、、、。外露部位为 :前叉、护杠、简易车把、扶手支架、靠背支架、车筐支架、支架（车梯），车架的外露位置以车架图为准，车架图纸上标注的鱼鳞焊纹要求即为外露位置。焊缝外观质量主要靠目测及使用焊缝焊角检验尺，必要时可以借助放大镜检验。在外观目测检验合格后，方可对焊缝的内部质量进行检验。角焊缝角焊缝的剖面形状见图图在满足焊喉值的情况下，图中三种型式都允许采用。其中以微凸型角焊缝有焊缝增强的推荐采用。对角焊缝剖面尺寸的要求见表。项目图示范围允许极限说明焊脚高 K，焊H\M0.9Ko0.9Ko1.K 成 0-9K。喉厚度 h,增Ko+2h=0.9ho时，必须修正。强焊厚度E，h>0.9ho(h=0.63Ko)2.0.9Ko>K 或mm.if、L(h>0.63Ko)0.9ho>h 的所2JEW2mm有焊缝的长度K-实际焊脚高度总和不得超过Ko-设计焊脚高度焊缝全长 10%h-实际焊喉厚度且每段连续长ho-设计焊喉厚度度不得超过ho=0.7Ko300mm。E-增强焊厚度3.K>Ko+2，可不修正，但要加强管理。4•焊脚，焊喉尺寸不宜过大尤其是薄板。5•增强焊厚度E 不应大干2mm。焊缝侧面角ek 化寸 Je<90°e 三 90°必须修正。间断焊缝每段焊缝的有效长度,mmL,e—间断焊实际的焊段长度及间距尺寸亠口Lo,e。-设计焊段长度及间距尺寸k1. LoLo+10或 eve。-10 不必修正，但要加强管理。2•当 LvLo-5 或e>e。+10 且各段总和超过该焊缝全长 20%时应修正，不超过 20%可不修正但应加强管理。包角焊长度L,mm1•包角焊的长度应符合设计要求或 L 三75mm。2•焊脚高度应符合设计要双面间断焊或单面连续焊的立板端部应作包角焊，包角焊各边的长度l$75mm。对接焊缝对接焊缝的形状和尺寸要求见表项目图示范围允许极限说明增高量hmm母材厚小于10h=0~2・50vhW3.5在任意 25mm 焊缝长度上，增高量...
