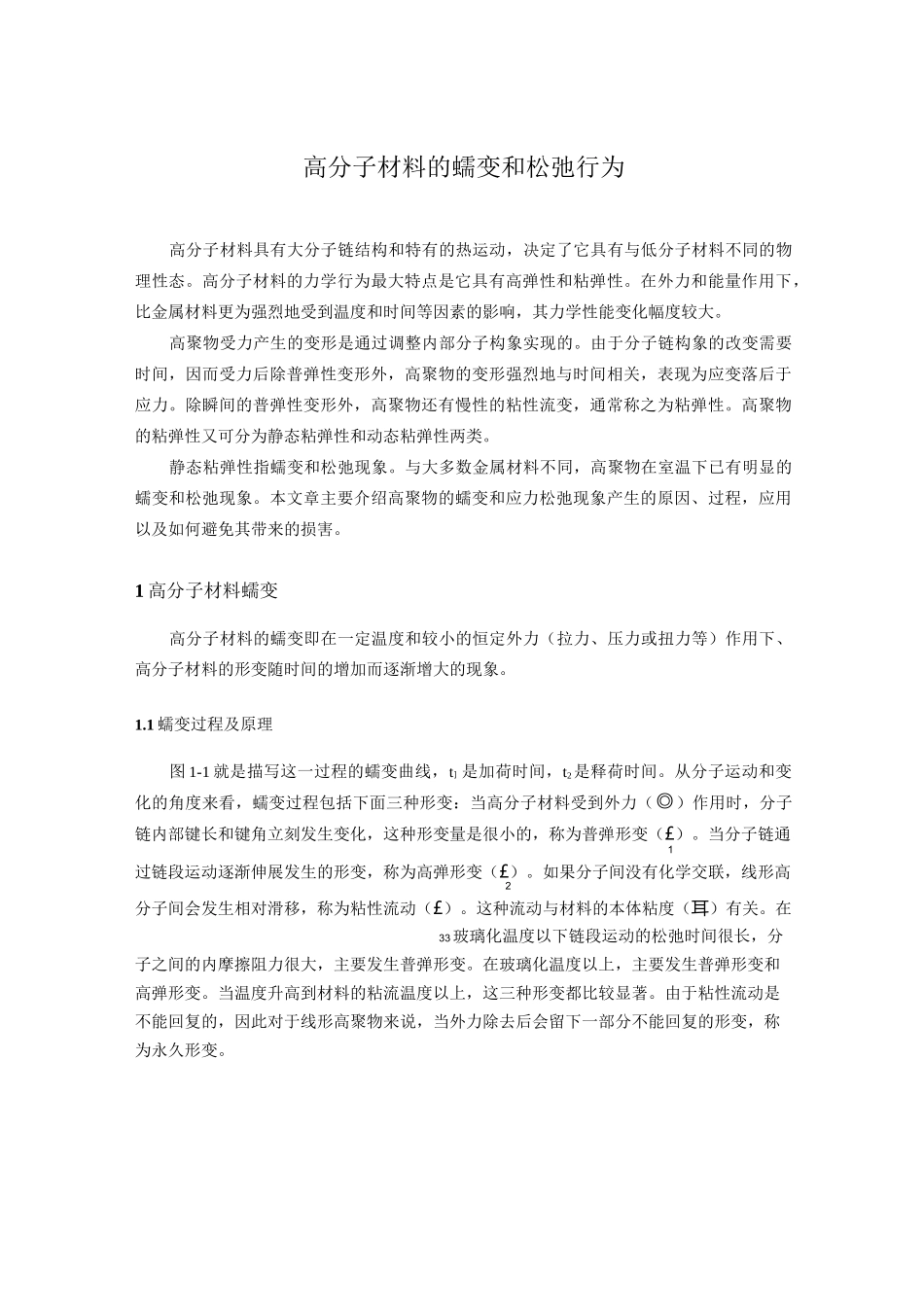

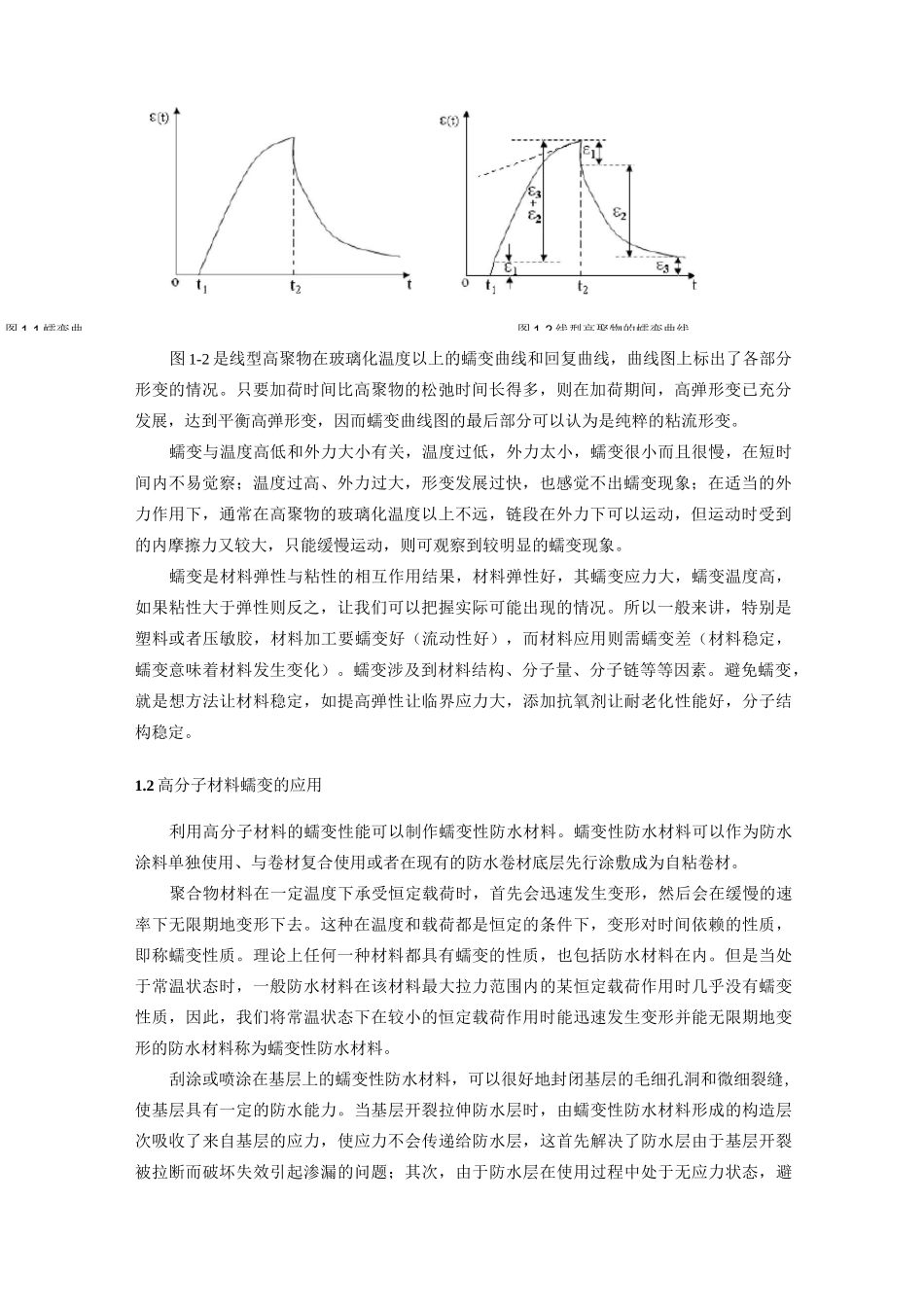

高分子材料的蠕变和松弛行为高分子材料具有大分子链结构和特有的热运动，决定了它具有与低分子材料不同的物理性态。高分子材料的力学行为最大特点是它具有高弹性和粘弹性。在外力和能量作用下，比金属材料更为强烈地受到温度和时间等因素的影响，其力学性能变化幅度较大。高聚物受力产生的变形是通过调整内部分子构象实现的。由于分子链构象的改变需要时间，因而受力后除普弹性变形外，高聚物的变形强烈地与时间相关，表现为应变落后于应力。除瞬间的普弹性变形外，高聚物还有慢性的粘性流变，通常称之为粘弹性。高聚物的粘弹性又可分为静态粘弹性和动态粘弹性两类。静态粘弹性指蠕变和松弛现象。与大多数金属材料不同，高聚物在室温下已有明显的蠕变和松弛现象。本文章主要介绍高聚物的蠕变和应力松弛现象产生的原因、过程，应用以及如何避免其带来的损害。1 高分子材料蠕变高分子材料的蠕变即在一定温度和较小的恒定外力（拉力、压力或扭力等）作用下、高分子材料的形变随时间的增加而逐渐增大的现象。1.1 蠕变过程及原理图 1-1 就是描写这一过程的蠕变曲线，t］是加荷时间，t2是释荷时间。从分子运动和变化的角度来看，蠕变过程包括下面三种形变：当高分子材料受到外力（◎）作用时，分子链内部键长和键角立刻发生变化，这种形变量是很小的，称为普弹形变（£）。当分子链通1过链段运动逐渐伸展发生的形变，称为高弹形变（£）。如果分子间没有化学交联，线形高2分子间会发生相对滑移，称为粘性流动（£）。这种流动与材料的本体粘度（耳）有关。在33玻璃化温度以下链段运动的松弛时间很长，分子之间的内摩擦阻力很大，主要发生普弹形变。在玻璃化温度以上，主要发生普弹形变和高弹形变。当温度升高到材料的粘流温度以上，这三种形变都比较显著。由于粘性流动是不能回复的，因此对于线形高聚物来说，当外力除去后会留下一部分不能回复的形变，称为永久形变。图 1-2 是线型高聚物在玻璃化温度以上的蠕变曲线和回复曲线，曲线图上标出了各部分形变的情况。只要加荷时间比高聚物的松弛时间长得多，则在加荷期间，高弹形变已充分发展，达到平衡高弹形变，因而蠕变曲线图的最后部分可以认为是纯粹的粘流形变。蠕变与温度高低和外力大小有关，温度过低，外力太小，蠕变很小而且很慢，在短时间内不易觉察；温度过高、外力过大，形变发展过快，也感觉不出蠕变现象；在适当的外力作用下，通常在高聚物的玻璃化温度以上不远，链段在外力下可以运动，...
