隧道全断面开挖技术交底V

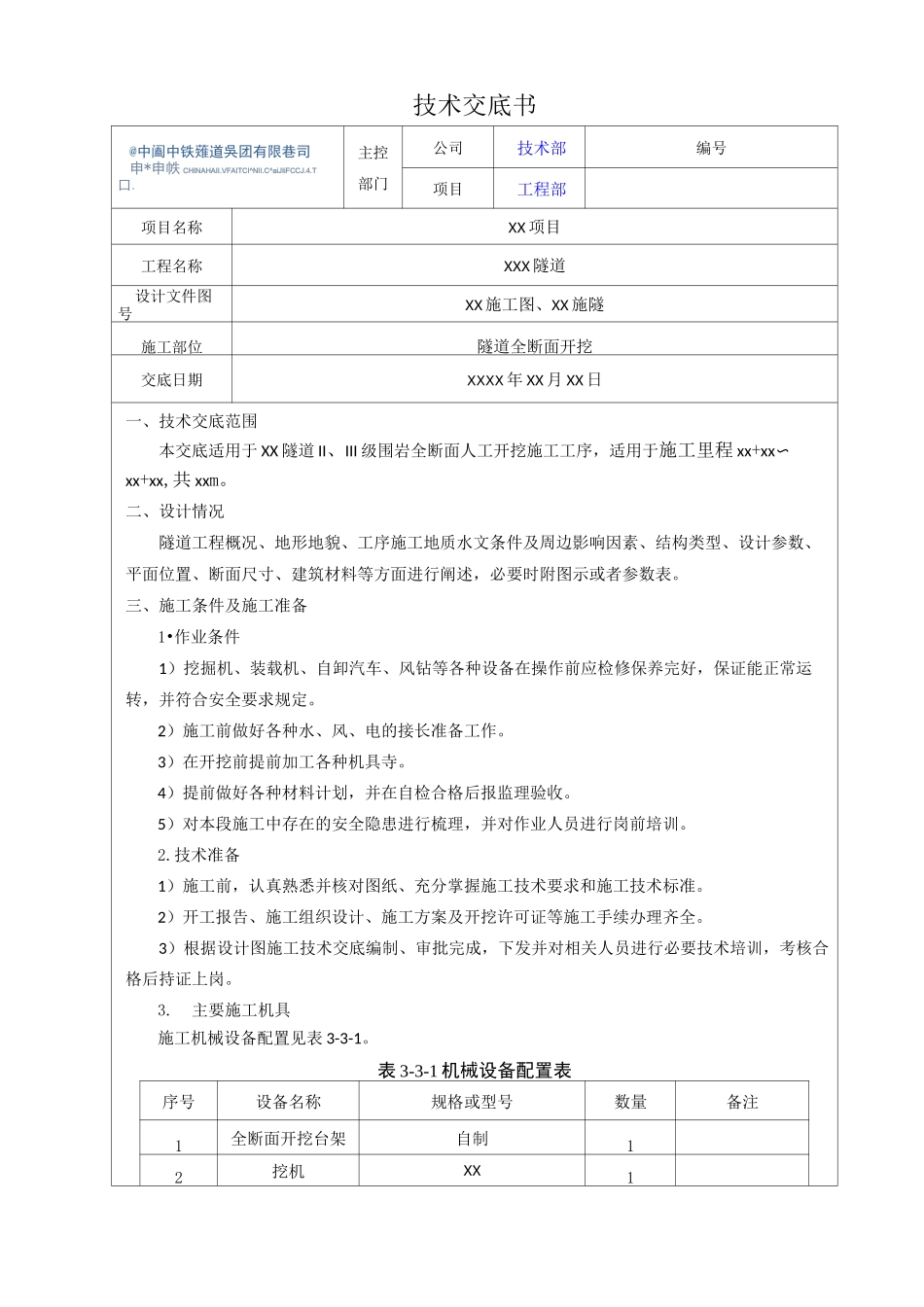

技术交底书@中阖中铁薙道吳团有限巷司申*申帙 CHINAHAII.VFAITCI^NII.C^aiJIiFCCJ.4.T口.主控部门公司技术部编号项目工程部项目名称XX 项目工程名称XXX 隧道设计文件图号XX 施工图、XX 施隧施工部位隧道全断面开挖交底日期XXXX 年 XX 月 XX 日一、技术交底范围本交底适用于 XX 隧道 II、III 级围岩全断面人工开挖施工工序，适用于施工里程 xx+xx〜xx+xx,共 xxm。二、设计情况隧道工程概况、地形地貌、工序施工地质水文条件及周边影响因素、结构类型、设计参数、平面位置、断面尺寸、建筑材料等方面进行阐述，必要时附图示或者参数表。三、施工条件及施工准备1•作业条件1）挖掘机、装载机、自卸汽车、风钻等各种设备在操作前应检修保养完好，保证能正常运转，并符合安全要求规定。2）施工前做好各种水、风、电的接长准备工作。3）在开挖前提前加工各种机具寺。4）提前做好各种材料计划，并在自检合格后报监理验收。5）对本段施工中存在的安全隐患进行梳理，并对作业人员进行岗前培训。2.技术准备1）施工前，认真熟悉并核对图纸、充分掌握施工技术要求和施工技术标准。2）开工报告、施工组织设计、施工方案及开挖许可证等施工手续办理齐全。3）根据设计图施工技术交底编制、审批完成，下发并对相关人员进行必要技术培训，考核合格后持证上岗。3.主要施工机具施工机械设备配置见表 3-3-1。表 3-3-1 机械设备配置表序号设备名称规格或型号数量备注1全断面开挖台架自制12挖机XX13装载机XX14风钻YT-28X根据断面尺寸配置5砂轮机XX16炮泥制作机XX17空压机XXXX4.施工材料计划施工材料计划见表 3-4-1。表 3-4-1 施工材料计划表序号材料名称规格型号单位用量12#岩石乳化炸药①XX,L=XXtXX2导爆索XXmXX3非电毫秒雷管段别 XX发XX4炮泥XX根XX5.人员配置人员数量配置见表 3-5-1。表 3-5-1 人员配置数量表序号类型人数职责备注1生产负责人1现场总负责2技术员1现场质量检查及技术监督3安全员1施工现场安全管理4施工员1现场组织施工5测量2现场放样及测量复核6电工1施工现场用电管理7钻工XX现场打钻根据断面尺寸配置8空压机司机1负责空压机操作合计XX四、施工进度（指标）本工序各环节作业时间如表 4-1。表 4T 全断面开挖作业时间表序号工序项目工序时间（h）备注1走开挖台架2清邦找顶3测量放线4打钻单眼5装药爆破6通风7爆破效果检查合计循环进尺，断面 65m3五、施工工艺1. 施工流程超前地质预报一测量放线一钻孔一装药起爆一通风排烟...
