UPS(不间断电源)基础知识

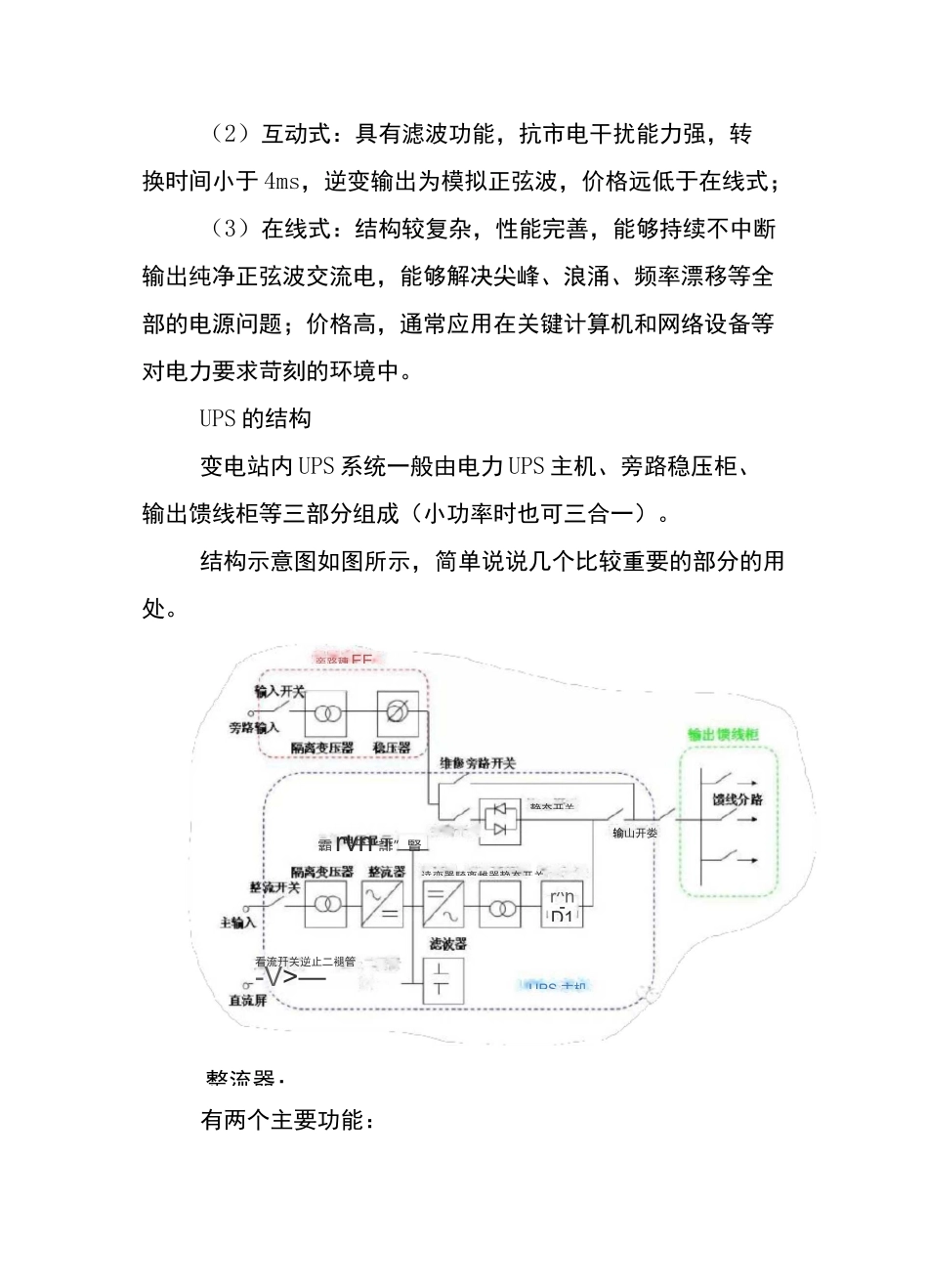

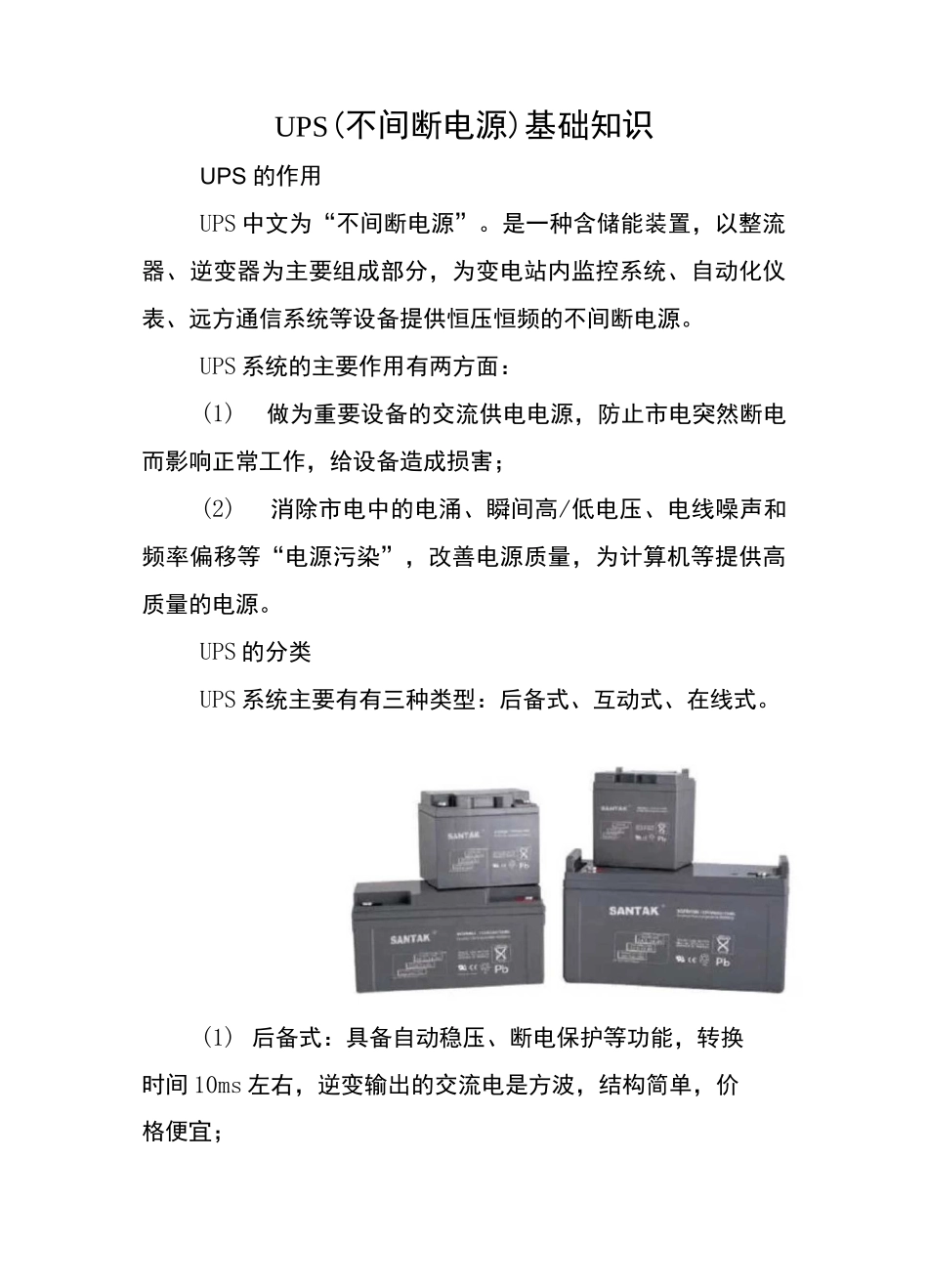

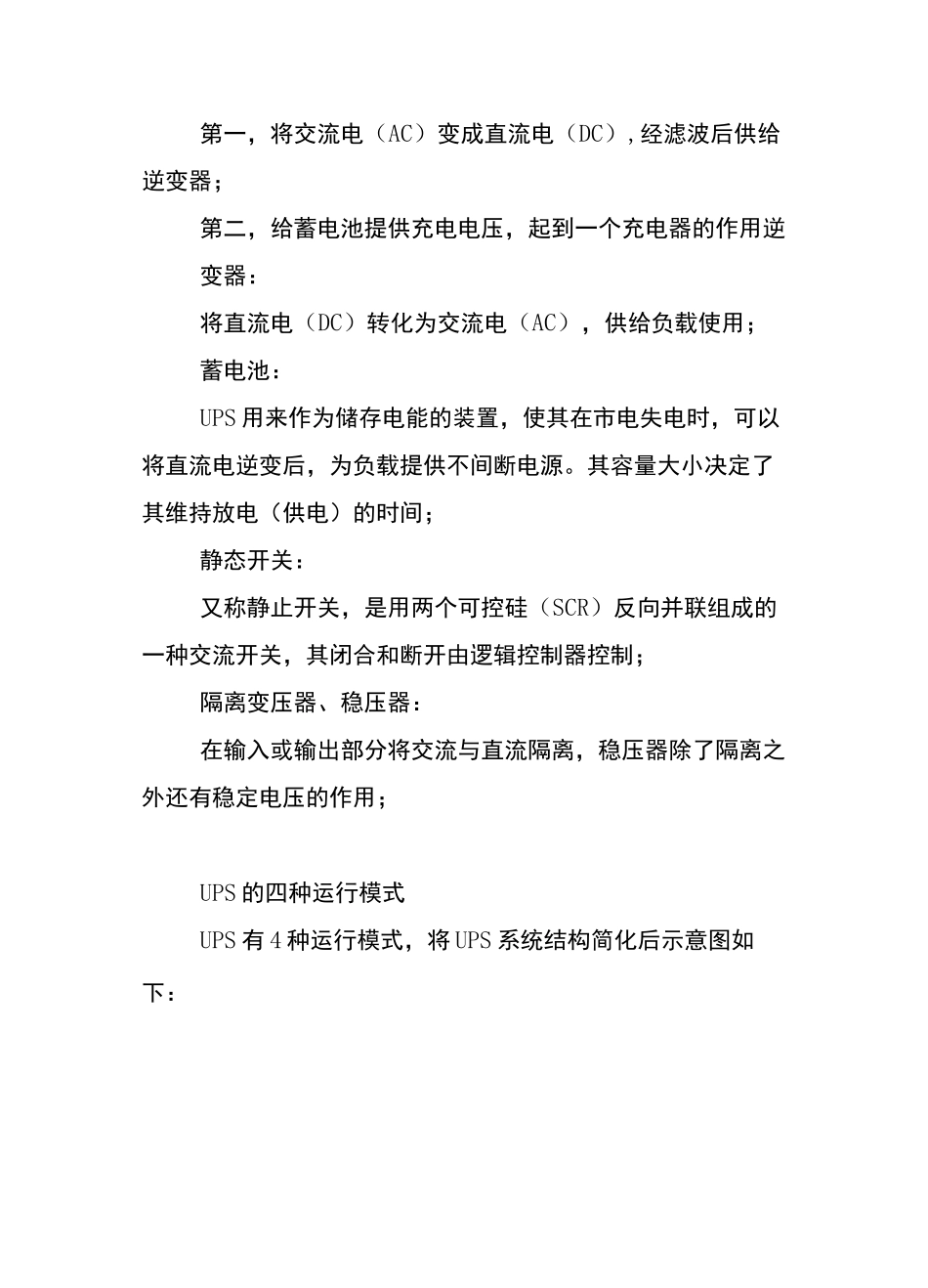

UPS(不间断电源)基础知识UPS 的作用UPS 中文为“不间断电源”。是一种含储能装置，以整流器、逆变器为主要组成部分，为变电站内监控系统、自动化仪表、远方通信系统等设备提供恒压恒频的不间断电源。UPS 系统的主要作用有两方面：(1)做为重要设备的交流供电电源，防止市电突然断电而影响正常工作，给设备造成损害；(2)消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机等提供高质量的电源。UPS 的分类UPS 系统主要有有三种类型：后备式、互动式、在线式。(1) 后备式：具备自动稳压、断电保护等功能，转换时间 10ms 左右，逆变输出的交流电是方波，结构简单，价格便宜；（2）互动式：具有滤波功能，抗市电干扰能力强，转换时间小于 4ms，逆变输出为模拟正弦波，价格远低于在线式；（3）在线式：结构较复杂，性能完善，能够持续不中断输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；价格高，通常应用在关键计算机和网络设备等对电力要求苛刻的环境中。UPS 的结构变电站内 UPS 系统一般由电力 UPS 主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。结构示意图如图所示，简单说说几个比较重要的部分的用处。有两个主要功能：旁路穗EE看流幵关逆止二褪管-V>—UPS 主机输山开娄逹娈器騎离雌器静态开关r^h-D1静态开关霸rvn 誹”賢整流器：第一，将交流电（AC）变成直流电（DC）,经滤波后供给逆变器；第二，给蓄电池提供充电电压，起到一个充电器的作用逆变器：将直流电（DC）转化为交流电（AC），供给负载使用；蓄电池：UPS 用来作为储存电能的装置，使其在市电失电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间；静态开关：又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制；隔离变压器、稳压器：在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用；UPS 的四种运行模式UPS 有 4 种运行模式，将 UPS 系统结构简化后示意图如下：静态开苗十雏燐旁踣幵密电站直流电憑/_怖岀开萸旁略着主齒专雷开Ir—;逆变工樂修靑歸幵梵旁谢壮|”脊師关\魯电池或直盜电諒主输入”静东开关O惭出卄如器逆变（1）正常操作模式：在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电。再供给逆变器...
