变电站1#主变 设备技术档案

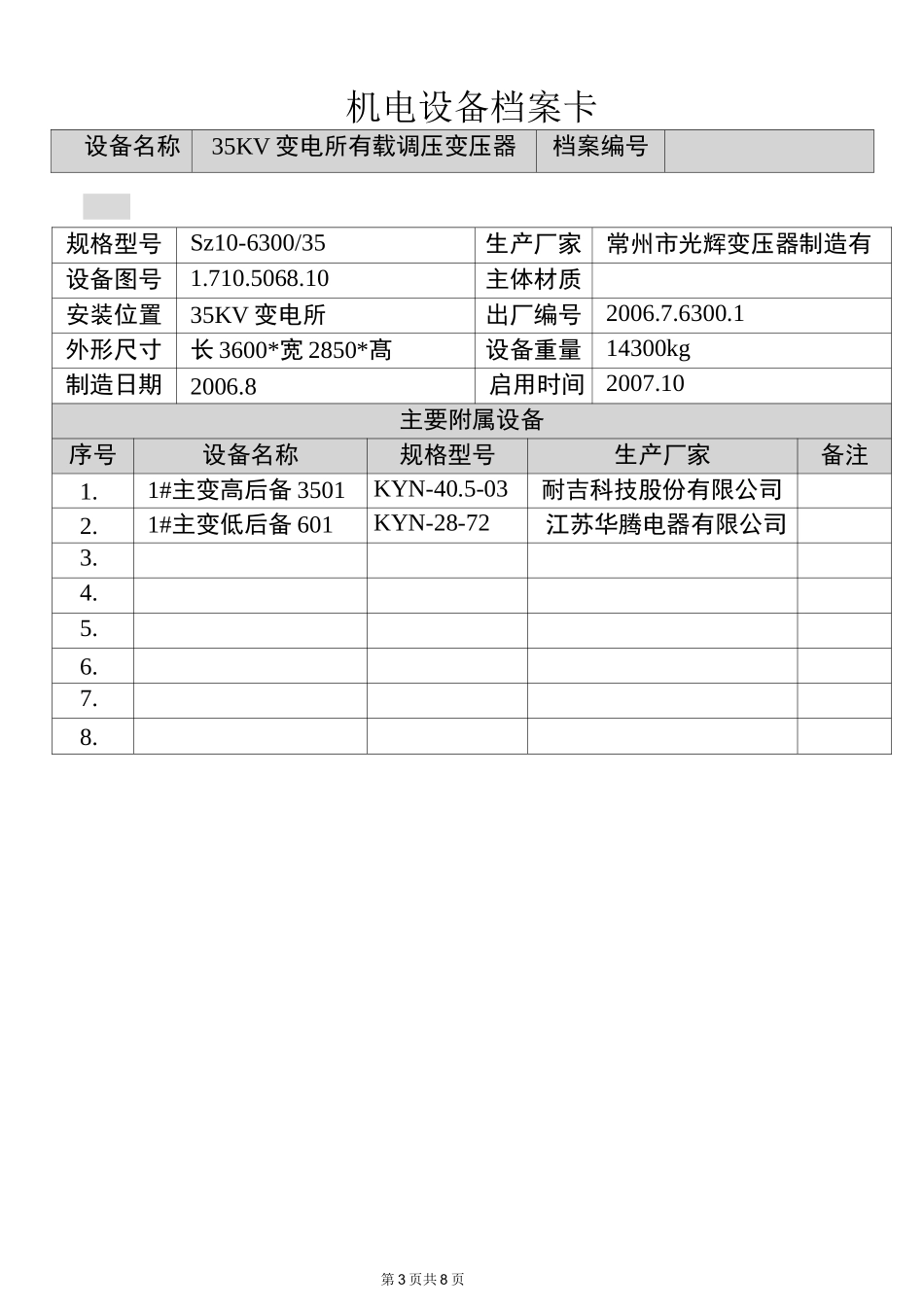

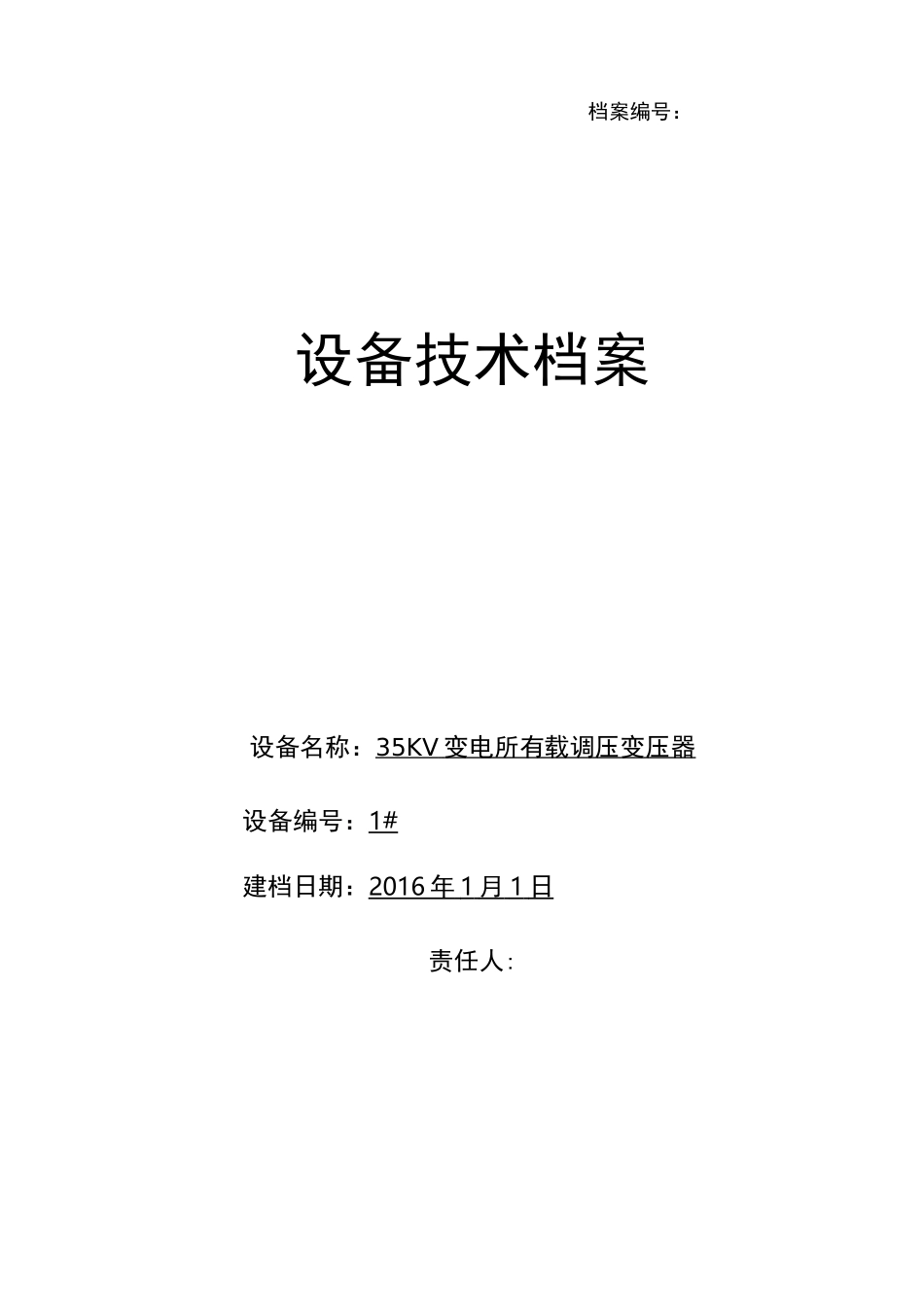

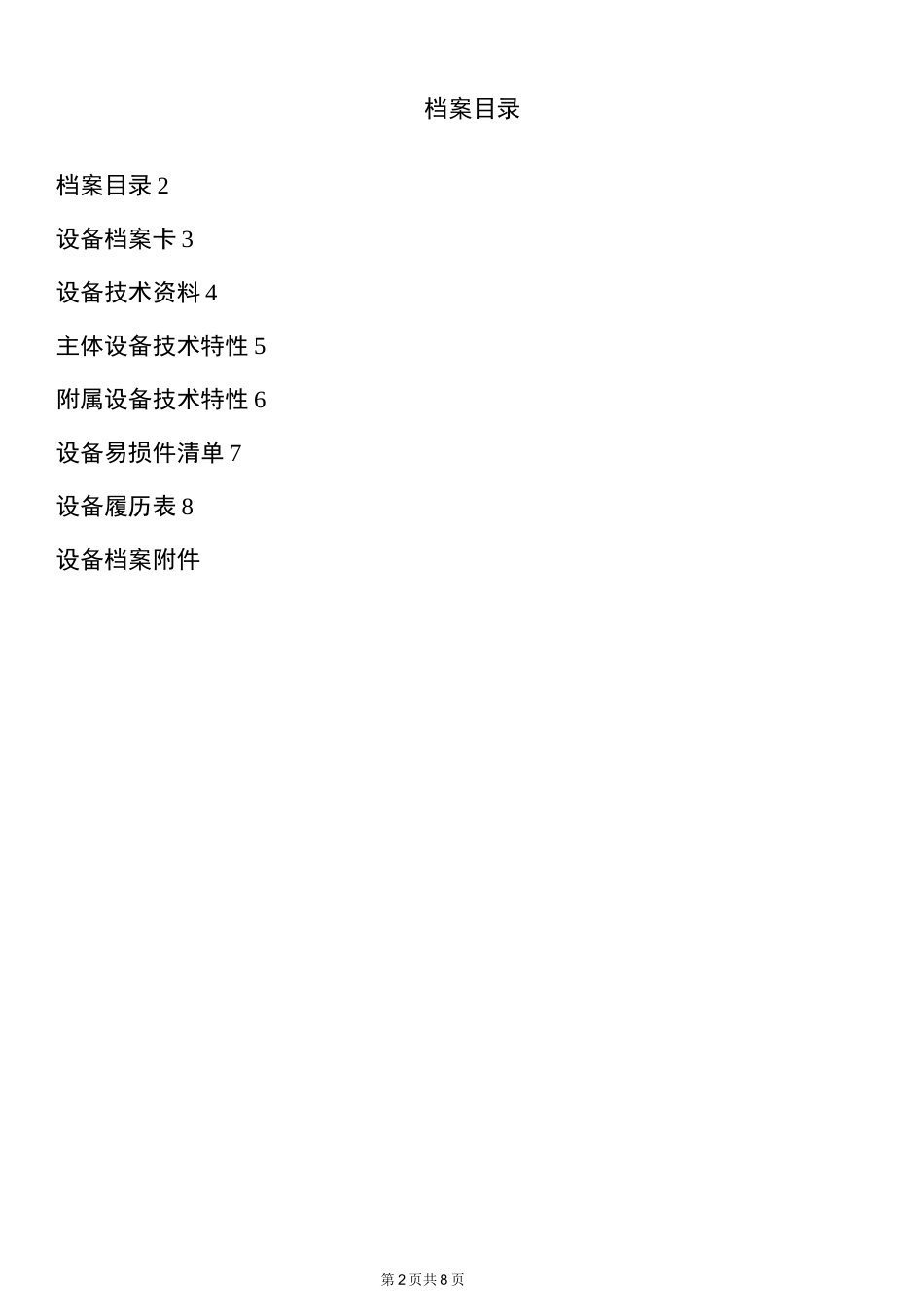

档案编号：设备技术档案设备名称：35KV 变电所有载调压变压器 设备编号：1#建档日期：2016 年 1 月 1 日 责任人:第 2 页共 8 页档案目录档案目录 2设备档案卡 3设备技术资料 4主体设备技术特性 5附属设备技术特性 6设备易损件清单 7设备履历表 8设备档案附件设备名称35KV 变电所有载调压变压器档案编号第 3 页共 8 页机电设备档案卡规格型号Sz10-6300/35生产厂家常州市光辉变压器制造有设备图号1.710.5068.10主体材质安装位置35KV 变电所出厂编号2006.7.6300.1外形尺寸长 3600*宽 2850*髙3270mm设备重量14300kg制造日期2006.8启用时间2007.10主要附属设备序号设备名称规格型号生产厂家备注1.1#主变高后备 3501KYN-40.5-03耐吉科技股份有限公司2.1#主变低后备 601KYN-28-72江苏华腾电器有限公司3.4.5.6.7.8.设备名称 35KV 变电所有载调压变压器档案编号设备名称35KV 变电所有载调压变压器档案编号第 4 页共 8 页设备技术资料■序号资料名称份数存放处1.产品合格证明书1档案室2.产品出厂试验记录1档案室3.铭牌标志图1档案室4.产品外形尺寸图1档案室5.变压器安装说明书1档案室6.变压器用套管使用说明书1档案室7.有载分接开关使用说明书1档案室8.吸湿器使用说明书1档案室9.产品拆卸零件一览表1档案室10.气体继电器使用说明书1档案室11.压力释放阀使用说明书1档案室12.二次接线装置图1档案室13.14.15.第 5 页共 8 页主体设备技术特性设备名称35KV 变电所有载调压变压器档案编号设备特点1、冷却方式：油浸自冷式；2、有载调压：变压器在带负荷运行时能通过转换分接头档位而改变电压，从而保证对生产用电的供电电压质量。基本参数1、型号：SzlO-63OO/352、额定容量：6300KVA3、额定电压：35000/6300V4、额定电流：103.9/577.4A5、冷却方式：ONAN6、额定频率：50Hz7、相数：38、阻抗电压：7.87%9、联结组符号：YNdll备注设备名称交流金属封闭开关设备档案编号第 6 页共 8 页附属设备技术特性序号设备位号设备名称技术参数备注1.41#主变髙后备 3501额定电压额定电流防40.5kv150AIP4X2.151#主变低后备 601额定电压额定电流防6kv1250AIP40X变更情况序号设备位号设备名称技术参数备注1.2.3.4.5.6.设备名称档案编号第 7 页共 8 页设备易损件清单序号配件名称型号规格材质数量所属设备备注1.2.3.4.5.设设备名称 35KV 变电所有载调压变压器档案编号第 8 页共 8 页设备履历表■日期简要内容记录存放位置记录人2017.1变压器运行无异常变电所2018.1变压器运行无异常变电所
