飞机各个系统的组成及原理

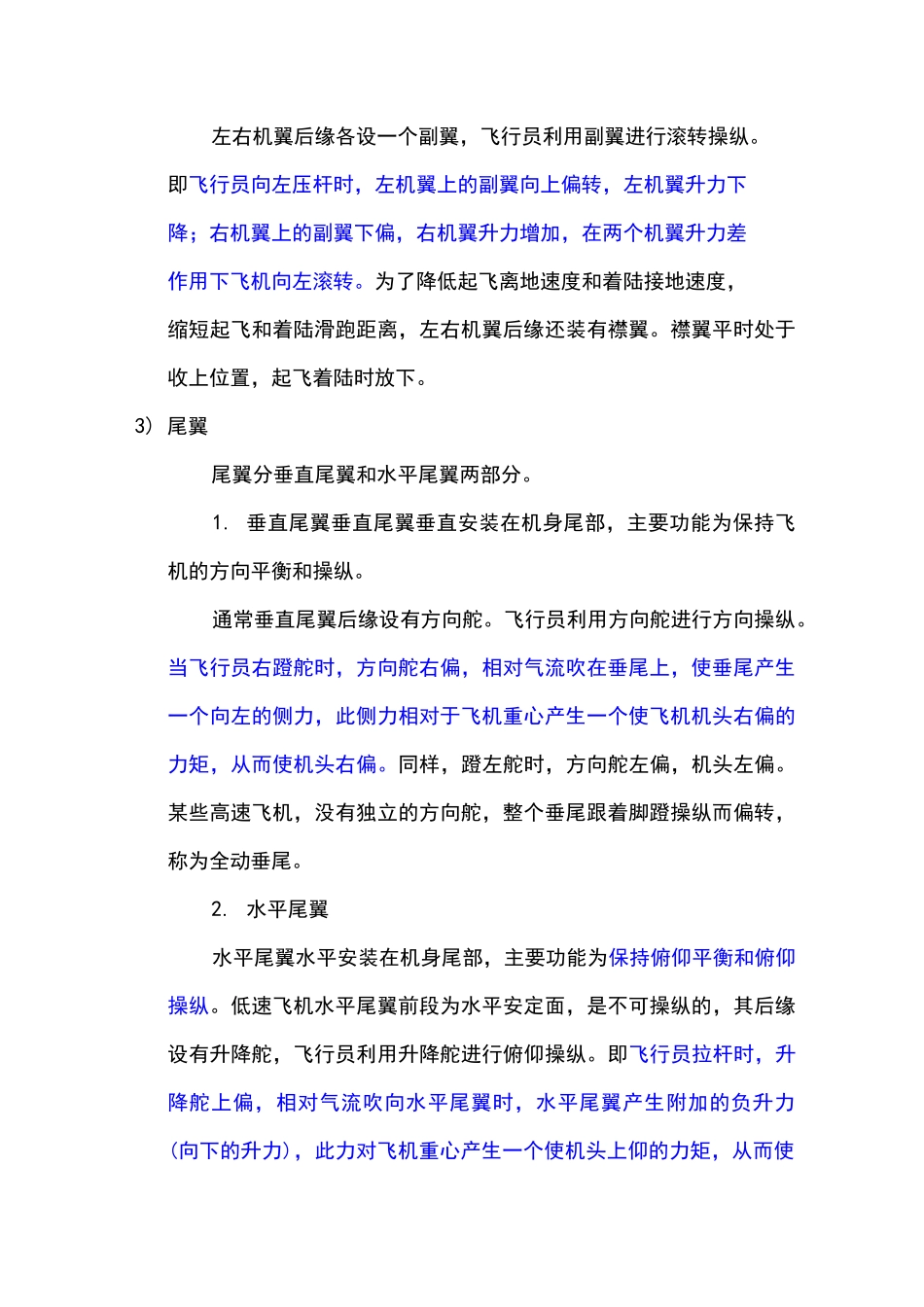

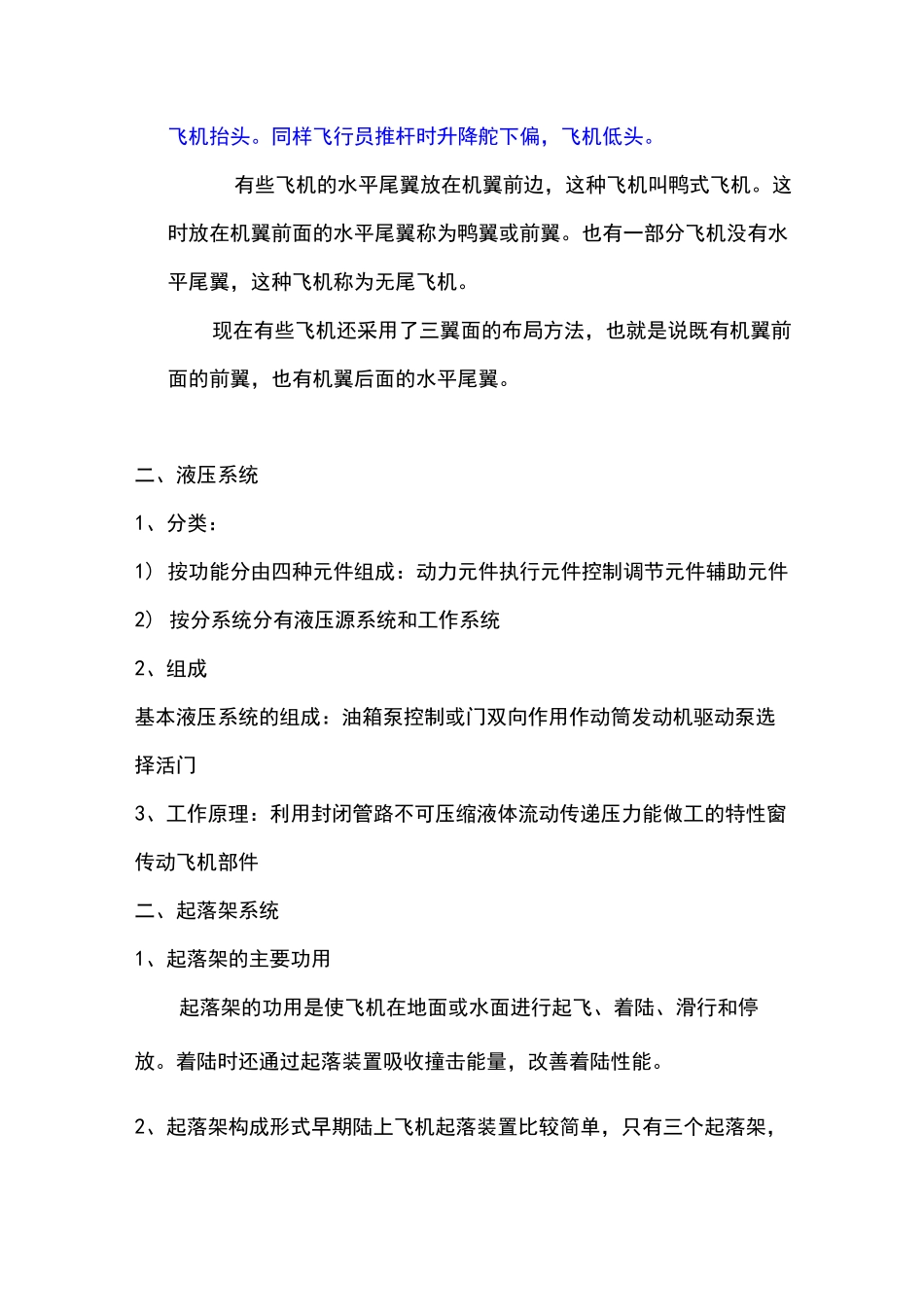

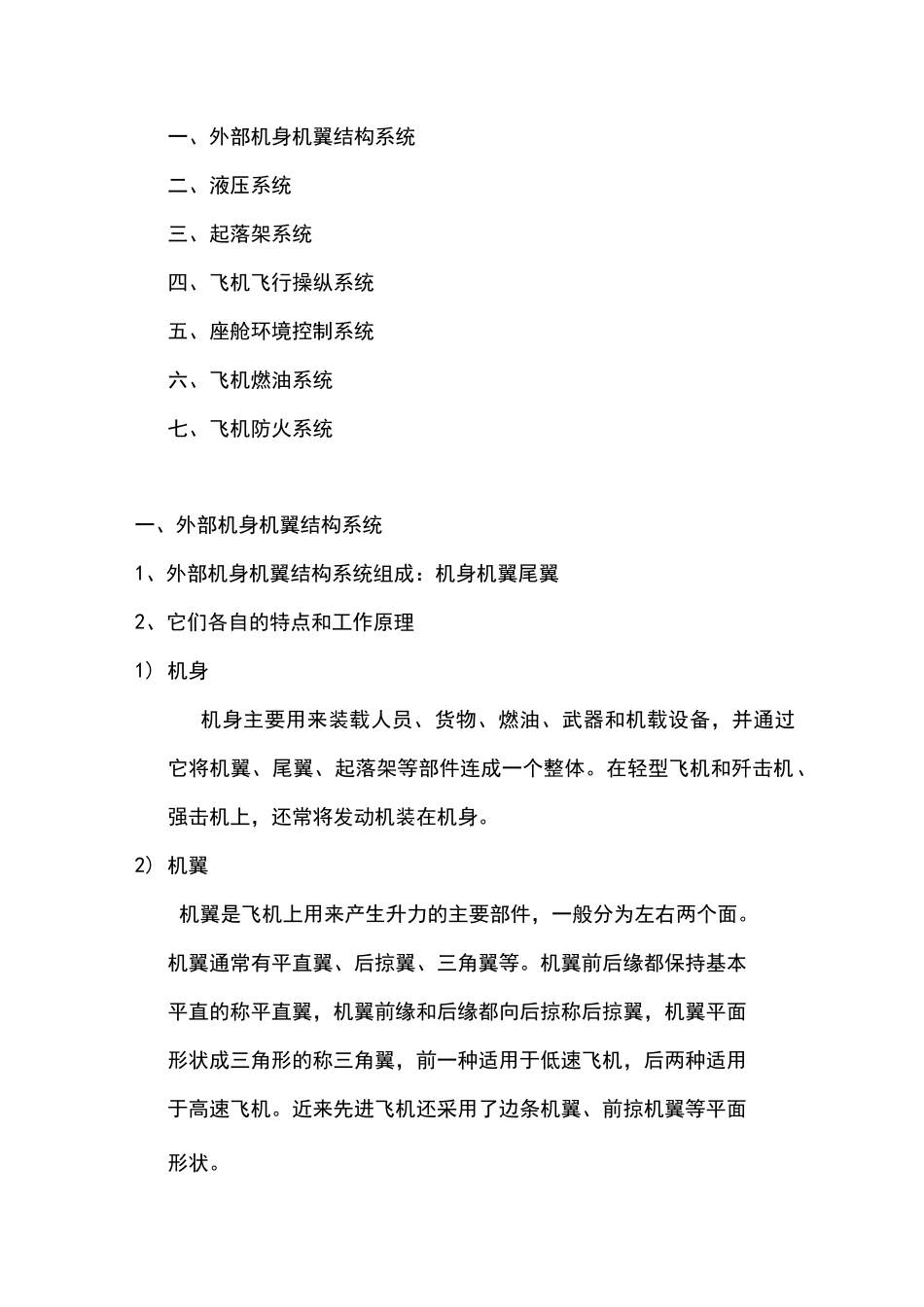

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1) 机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。在轻型飞机和歼击机、强击机上，还常将发动机装在机身。2) 机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。机翼通常有平直翼、后掠翼、三角翼等。机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。近来先进飞机还采用了边条机翼、前掠机翼等平面形状。左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。襟翼平时处于收上位置，起飞着陆时放下。3) 尾翼尾翼分垂直尾翼和水平尾翼两部分。1. 垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。通常垂直尾翼后缘设有方向舵。飞行员利用方向舵进行方向操纵。当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。同样，蹬左舵时，方向舵左偏，机头左偏。某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。2. 水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力(向下的升力)，此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。同样飞行员推杆时升降舵下偏，飞机低头。有些飞机的水平尾翼放在机翼前边，这种飞机叫鸭式飞机。这时放在机翼前面的水平尾翼称为鸭翼或前翼。也有一部分飞机没有水平尾翼，这种飞机称为无尾飞机。现在有些飞机还采用了三翼面的布局方法，也就是说既有机翼前面的前翼，也有机翼后面的水平尾翼。二、液...
