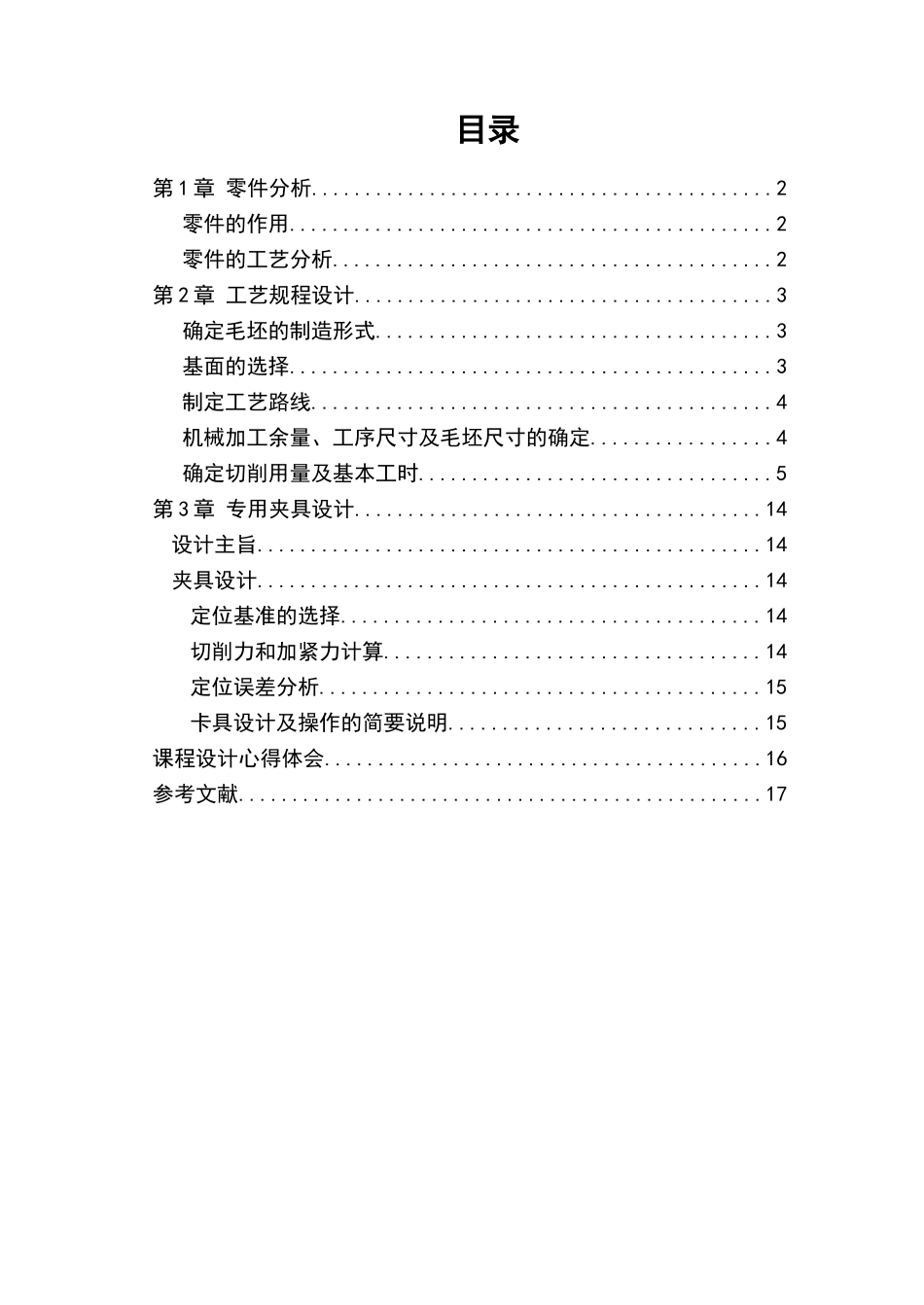

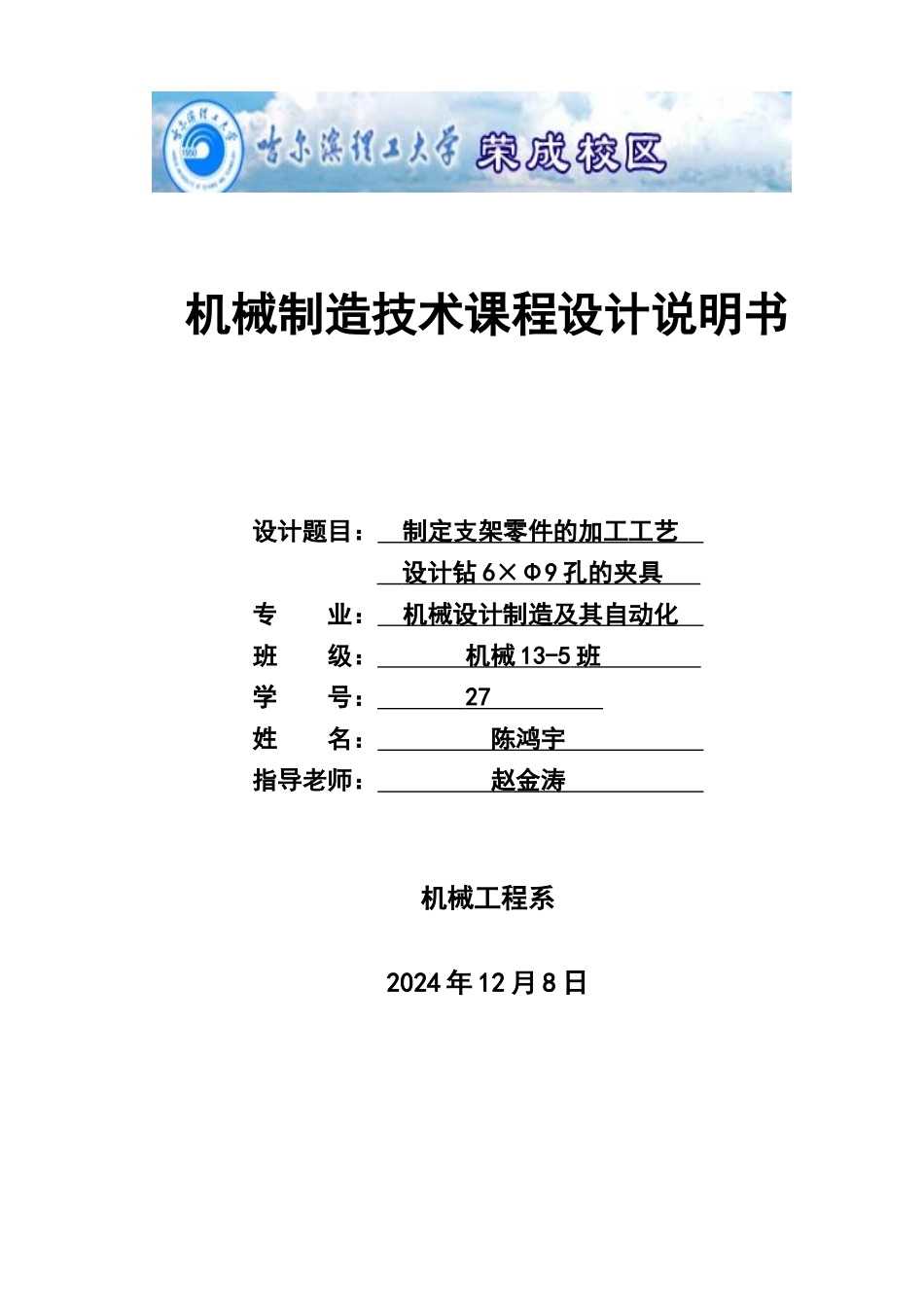

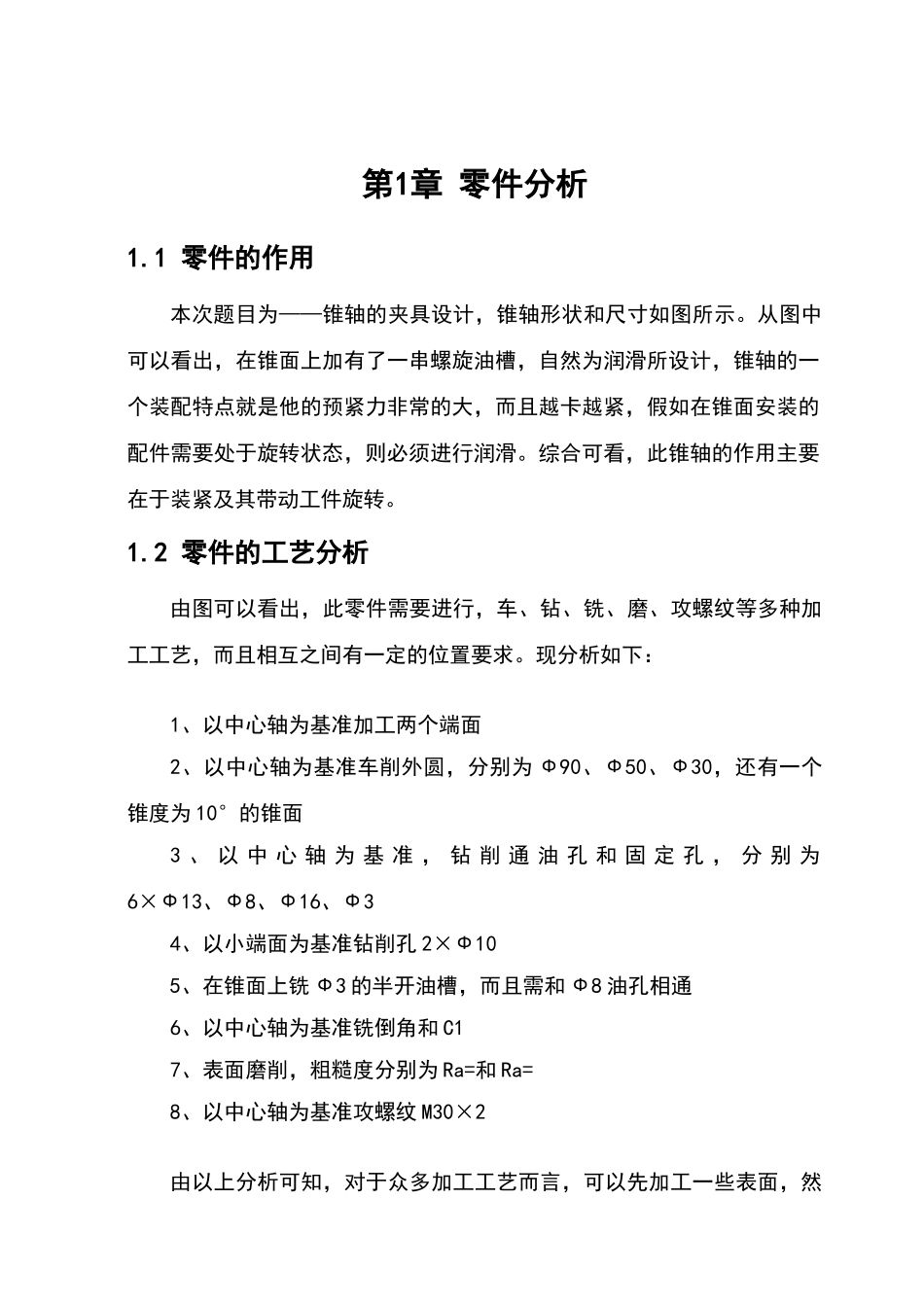

机械制造技术课程设计说明书设计题目： 制定支架零件的加工工艺 设计钻 6×Φ9 孔的夹具 专 业： 机械设计制造及其自动化 班 级： 机械 13-5 班 学 号： 27 姓 名： 陈鸿宇 指导老师： 赵金涛 机械工程系2024 年 12 月 8 日目录第 1 章 零件分析...........................................2 零件的作用.............................................2 零件的工艺分析.........................................2第 2 章 工艺规程设计.......................................3 确定毛坯的制造形式.....................................3 基面的选择.............................................3 制定工艺路线...........................................4 机械加工余量、工序尺寸及毛坯尺寸的确定.................4 确定切削用量及基本工时.................................5第 3 章 专用夹具设计......................................14设计主旨...............................................14夹具设计...............................................14定位基准的选择.......................................14切削力和加紧力计算...................................14定位误差分析.........................................15卡具设计及操作的简要说明.............................15课程设计心得体会.........................................16参考文献.................................................17第1章 零件分析1.1 零件的作用本次题目为——锥轴的夹具设计，锥轴形状和尺寸如图所示。从图中可以看出，在锥面上加有了一串螺旋油槽，自然为润滑所设计，锥轴的一个装配特点就是他的预紧力非常的大，而且越卡越紧，假如在锥面安装的配件需要处于旋转状态，则必须进行润滑。综合可看，此锥轴的作用主要在于装紧及其带动工件旋转。1.2 零件的工艺分析由图可以看出，此零件需要进行，车、钻、铣、磨、攻螺纹等多种加工工艺，而且相互之间有一定的位置要求。现分析如下：1、以中心轴为基准加工两个端面2、以中心轴为基准车削外圆，分别为 Ф90、Ф50、Ф30，还有一个锥度为 10°的锥面3 、 以 中 心 轴 为 基 准 ， 钻 削 通 油 孔 和 固 定 孔 ， 分 别 为6×Ф13、Ф8、Ф16、Ф34、以小端面为基准钻削孔 2×Ф105、在锥面上铣 Ф3 的半...
