动力照明及防雷接地技术协议

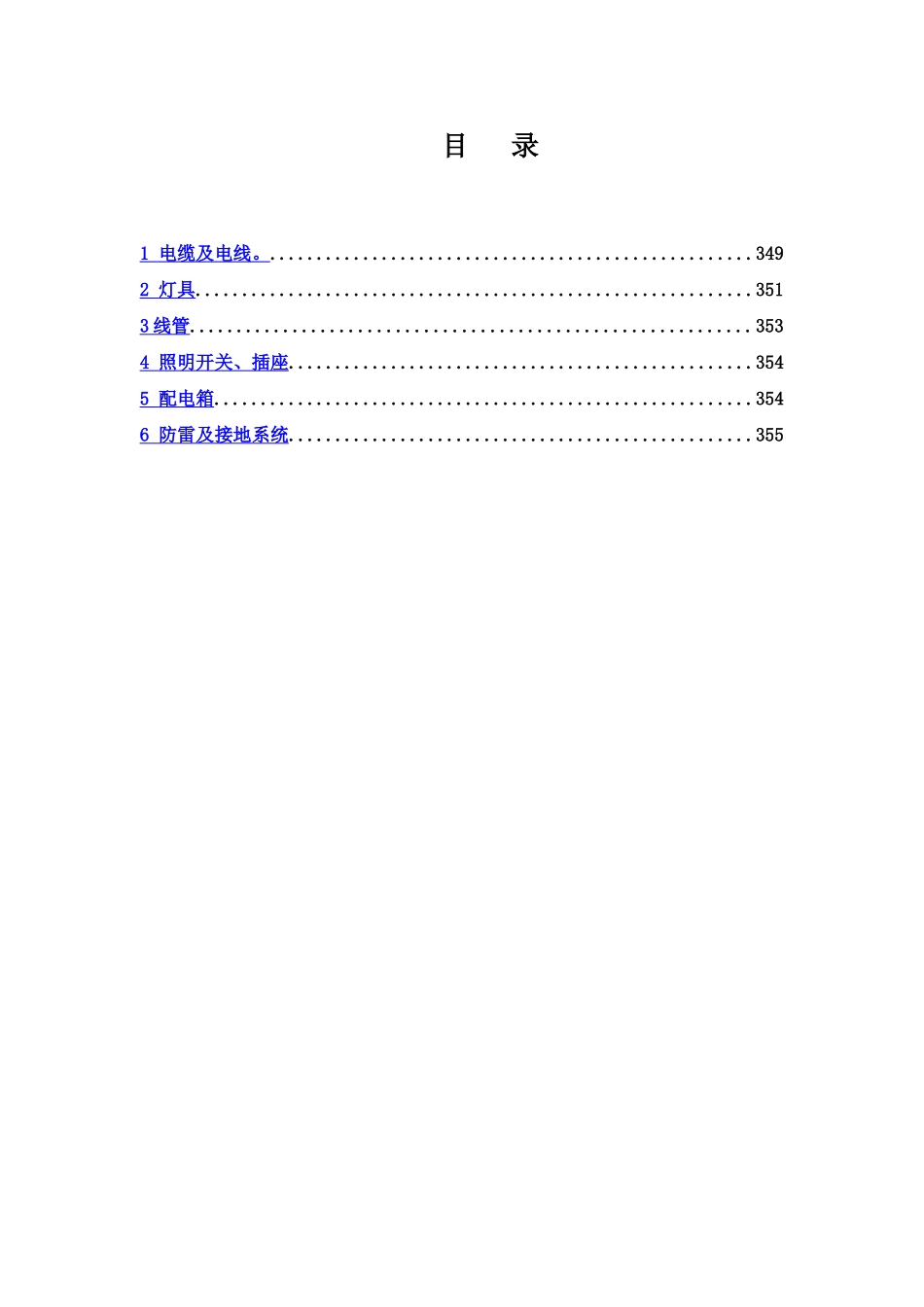

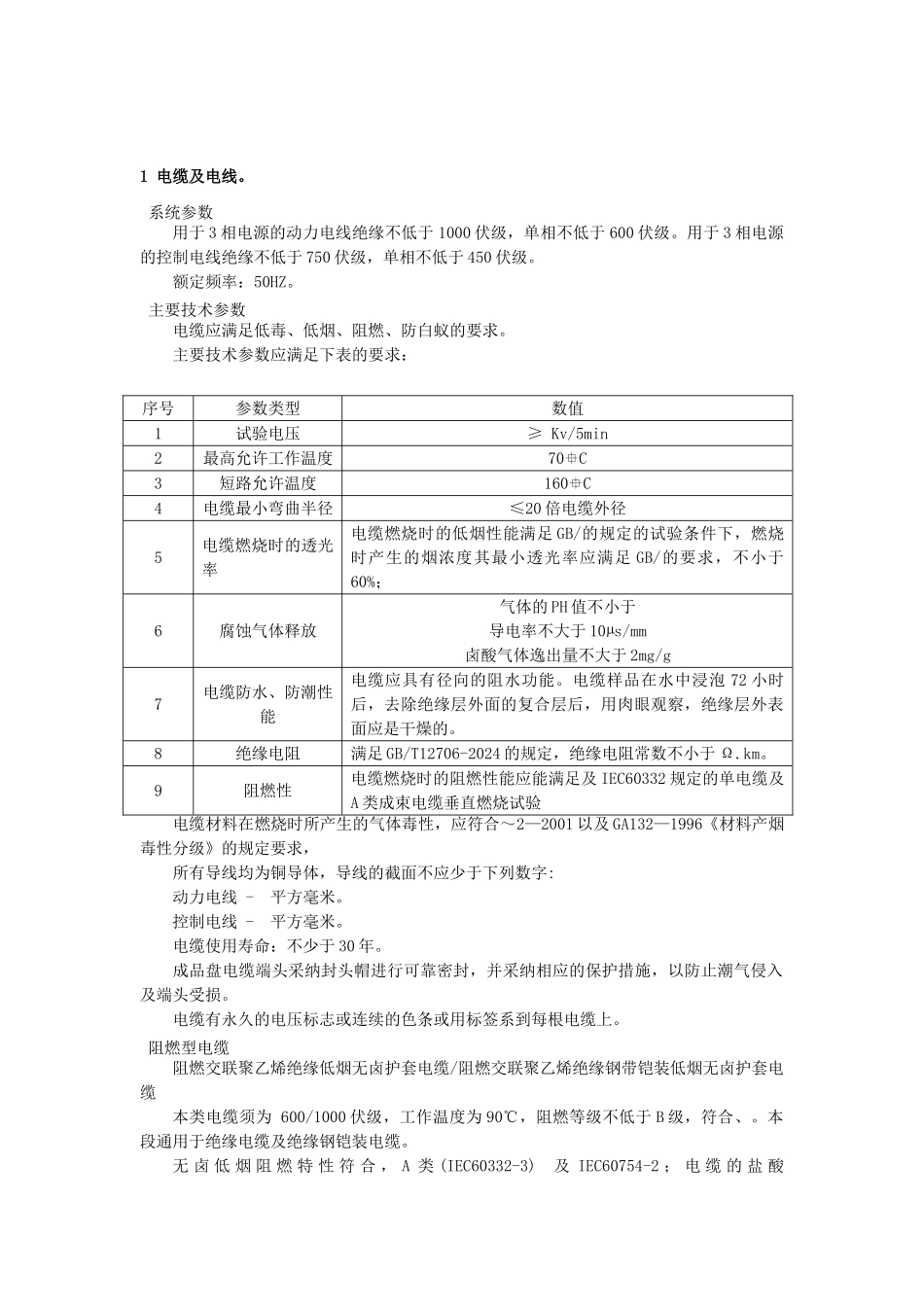

动力照明及防雷接地技术协议模板动力照明及防雷接地系统用户需求书目 录1 电缆及电线。 ....................................................3492 灯具 ............................................................3513 线管 ............................................................3534 照明开关、插座 ..................................................3545 配电箱 ..........................................................3546 防雷及接地系统 ..................................................3551 电缆及电线。 系统参数用于 3 相电源的动力电线绝缘不低于 1000 伏级，单相不低于 600 伏级。用于 3 相电源的控制电线绝缘不低于 750 伏级，单相不低于 450 伏级。额定频率：50HZ。 主要技术参数电缆应满足低毒、低烟、阻燃、防白蚁的要求。主要技术参数应满足下表的要求：序号参数类型数值1试验电压≥ Kv/5min2最高允许工作温度70C3短路允许温度160C4电缆最小弯曲半径≤20 倍电缆外径5电缆燃烧时的透光率电缆燃烧时的低烟性能满足 GB/的规定的试验条件下，燃烧时产生的烟浓度其最小透光率应满足 GB/的要求，不小于60%；6腐蚀气体释放气体的 PH 值不小于导电率不大于 10µs/mm卤酸气体逸出量不大于 2mg/g7电缆防水、防潮性能电缆应具有径向的阻水功能。电缆样品在水中浸泡 72 小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面应是干燥的。8绝缘电阻满足 GB/T12706-2024 的规定，绝缘电阻常数不小于 Ω.km。9阻燃性电缆燃烧时的阻燃性能应能满足及 IEC60332 规定的单电缆及A 类成束电缆垂直燃烧试验电缆材料在燃烧时所产生的气体毒性，应符合～2—2001 以及 GA132—1996《材料产烟毒性分级》的规定要求，所有导线均为铜导体，导线的截面不应少于下列数字:动力电线 - 平方毫米。控制电线 - 平方毫米。电缆使用寿命：不少于 30 年。成品盘电缆端头采纳封头帽进行可靠密封，并采纳相应的保护措施，以防止潮气侵入及端头受损。电缆有永久的电压标志或连续的色条或用标签系到每根电缆上。 阻燃型电缆阻燃交联聚乙烯绝缘低烟无卤护套电缆/阻燃交联聚乙烯绝缘钢带铠装低烟无卤护套电缆本类电缆须为 600/1000 伏级，工作温度为 90℃，阻燃等级不低于 B 级，符合、。本段通用于绝缘电缆及绝缘钢铠装电缆。无 卤 低 烟 阻 燃 特 性 符 合 ， A...
