华中科技大学单片机实验报告

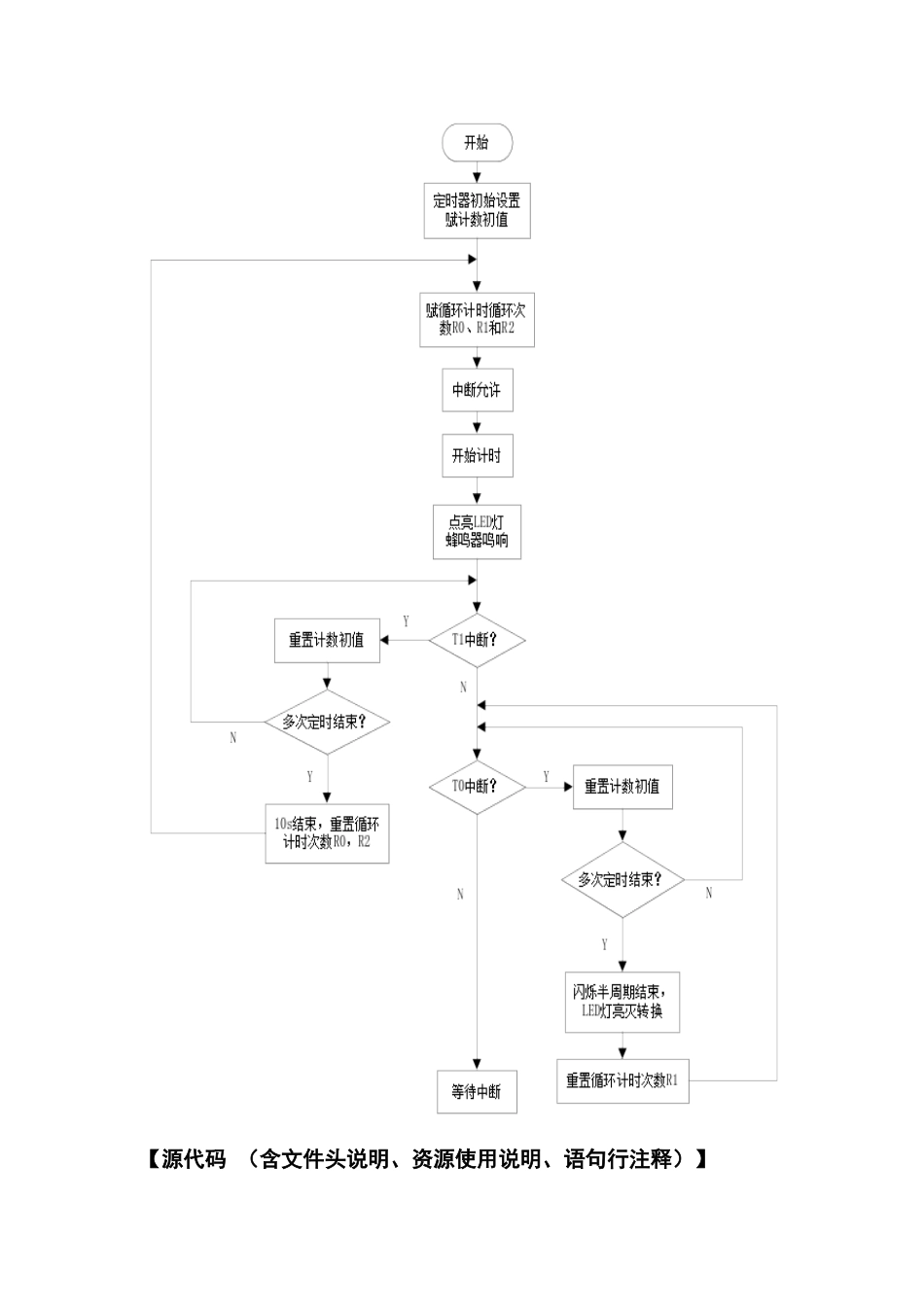

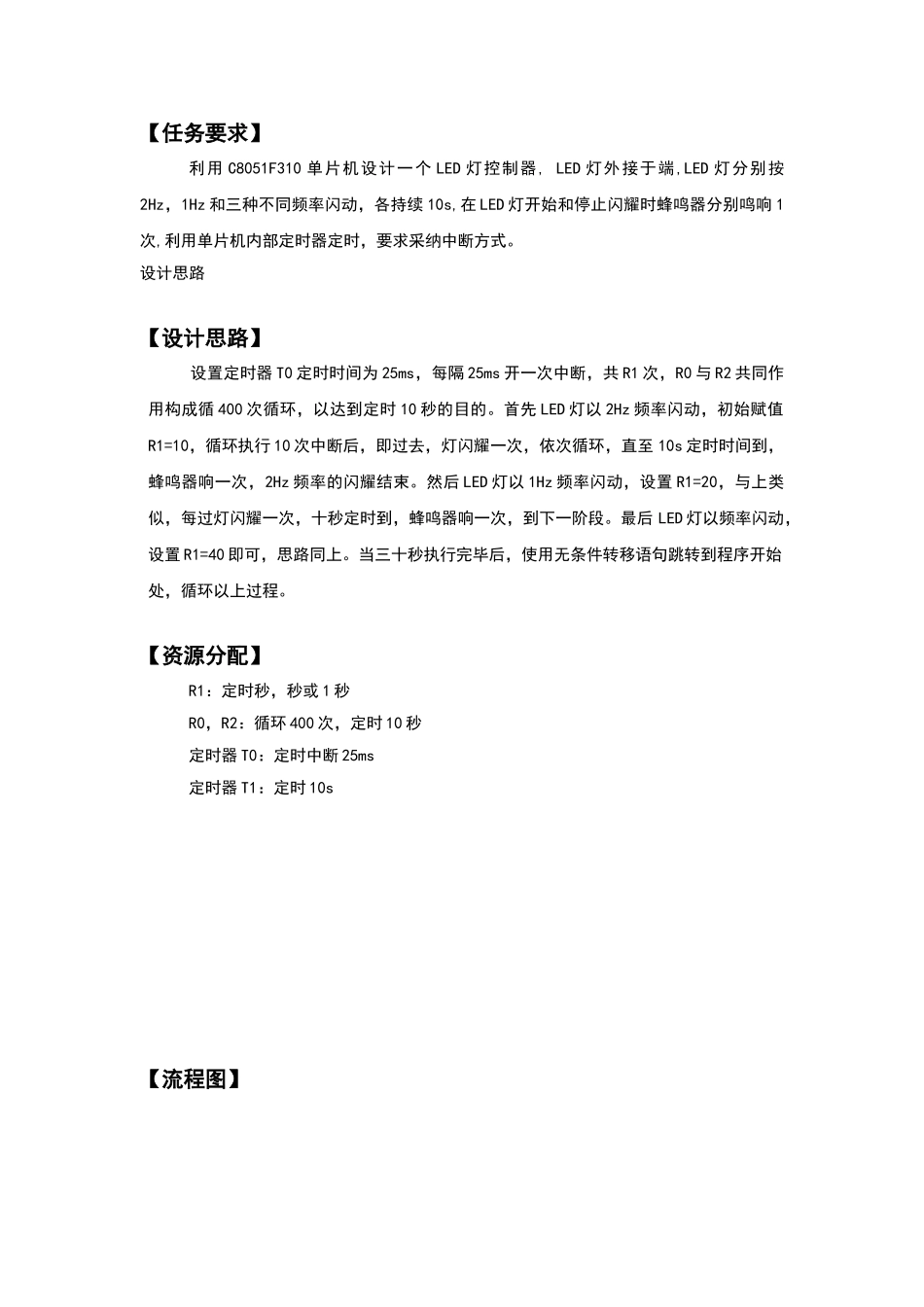

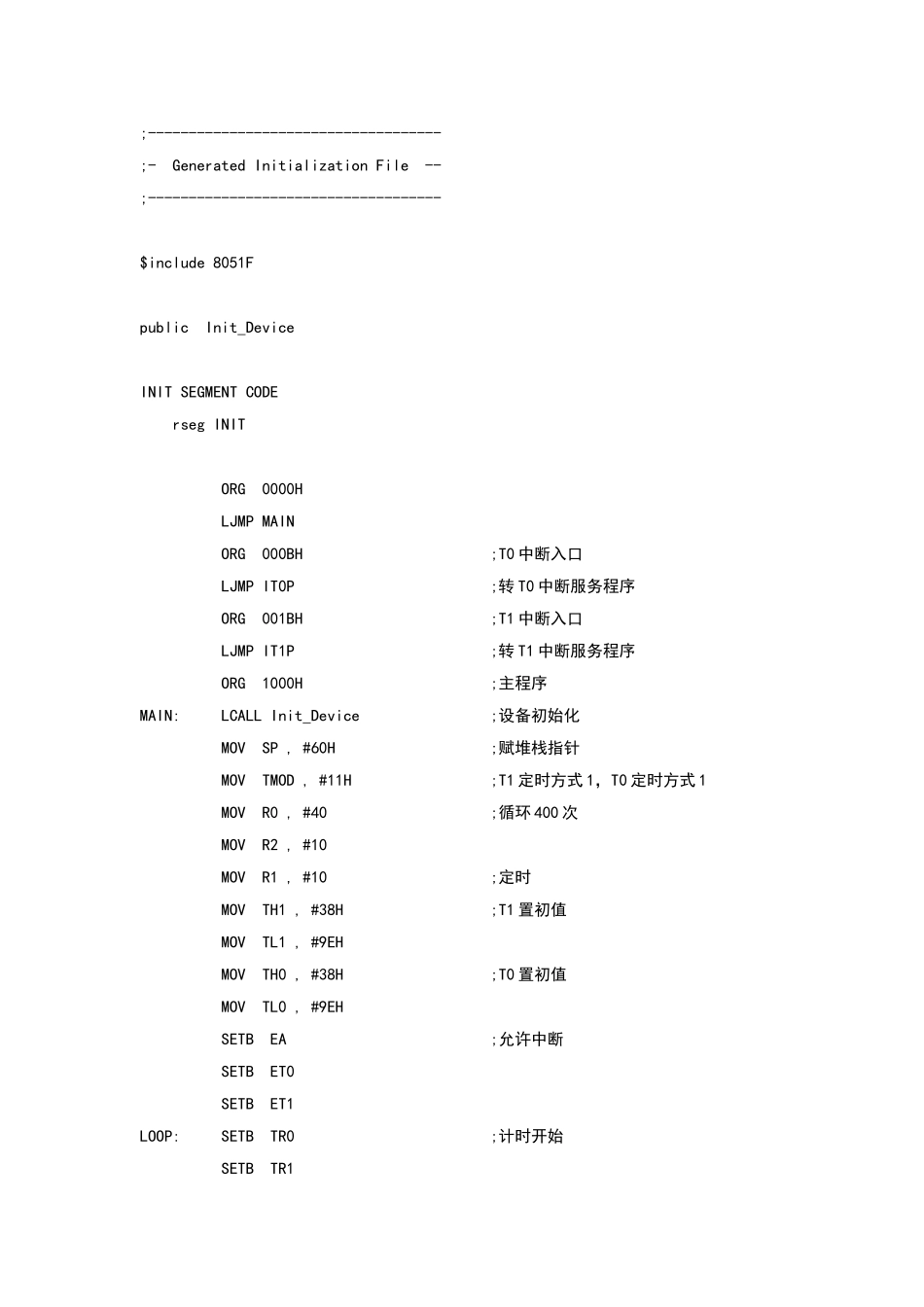

【任务要求】利用 C8051F310 单片机设计一个 LED 灯控制器, LED 灯外接于端,LED 灯分别按2Hz，1Hz 和三种不同频率闪动，各持续 10s,在 LED 灯开始和停止闪耀时蜂鸣器分别鸣响 1次,利用单片机内部定时器定时，要求采纳中断方式。 设计思路【设计思路】 设置定时器 T0 定时时间为 25ms，每隔 25ms 开一次中断，共 R1 次，R0 与 R2 共同作用构成循 400 次循环，以达到定时 10 秒的目的。首先 LED 灯以 2Hz 频率闪动，初始赋值R1=10，循环执行 10 次中断后，即过去，灯闪耀一次，依次循环，直至 10s 定时时间到，蜂鸣器响一次，2Hz 频率的闪耀结束。然后 LED 灯以 1Hz 频率闪动，设置 R1=20，与上类似，每过灯闪耀一次，十秒定时到，蜂鸣器响一次，到下一阶段。最后 LED 灯以频率闪动，设置 R1=40 即可，思路同上。当三十秒执行完毕后，使用无条件转移语句跳转到程序开始处，循环以上过程。【资源分配】R1：定时秒，秒或 1 秒R0，R2：循环 400 次，定时 10 秒定时器 T0：定时中断 25ms定时器 T1：定时 10s【流程图】 【源代码 （含文件头说明、资源使用说明、语句行注释）】;------------------------------------;- Generated Initialization File --;------------------------------------$include 8051Fpublic Init_DeviceINIT SEGMENT CODE rseg INIT ORG 0000H LJMP MAIN ORG 000BH ;T0 中断入口 LJMP IT0P ;转 T0 中断服务程序 ORG 001BH ;T1 中断入口 LJMP IT1P ;转 T1 中断服务程序 ORG 1000H ;主程序MAIN: LCALL Init_Device ;设备初始化 MOV SP , #60H ;赋堆栈指针 MOV TMOD , #11H ;T1 定时方式 1，T0 定时方式 1 MOV R0 , #40 ;循环 400 次 MOV R2 , #10 MOV R1 , #10 ;定时 MOV TH1 , #38H ;T1 置初值 MOV TL1 , #9EH MOV TH0 , #38H ;T0 置初值 MOV TL0 , #9EH SETB EA ;允许中断 SETB ET0 SETB ET1LOOP: SETB TR0 ;计时开始 SETB TR1 CJNE R1 , #0,LOOP ;推断是否到达 CLR CPL ;取反 MOV R1 , #10 CJNE R0 , #0,LOOP ;推断是否到达 10s CLR TR0 ;清零 CLR TR1 MOV R1 , #20 ;R1 重新赋值 MOV R0 , #40 ;循环 400 次 MOV R2 , #10 SETB LOOP1: SETB TR0 ;计时 SETB TR1 CJNE R1 , #0 ,LOOP1 ;推断是否到达 CLR...
