四轴加工理论讲解

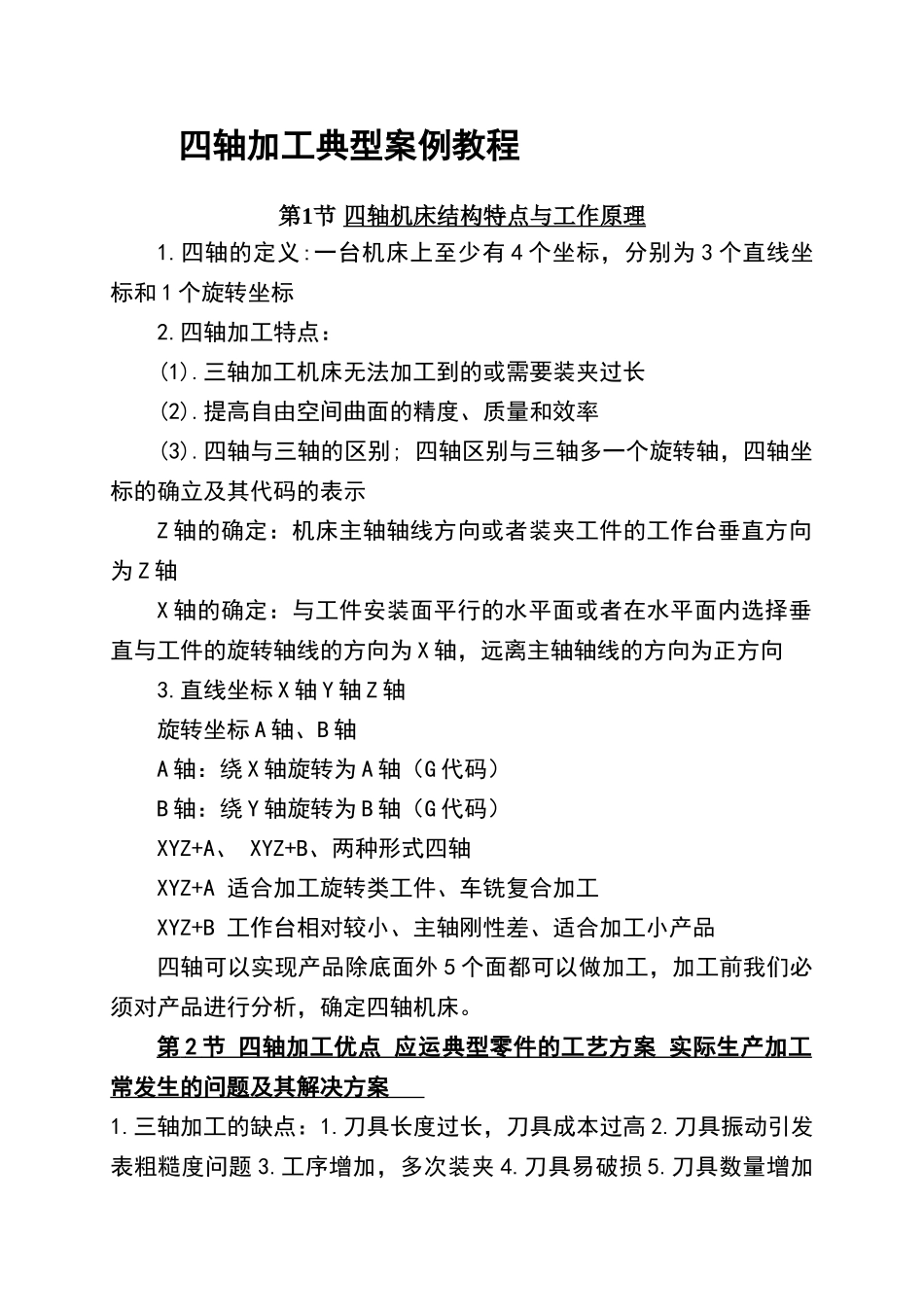

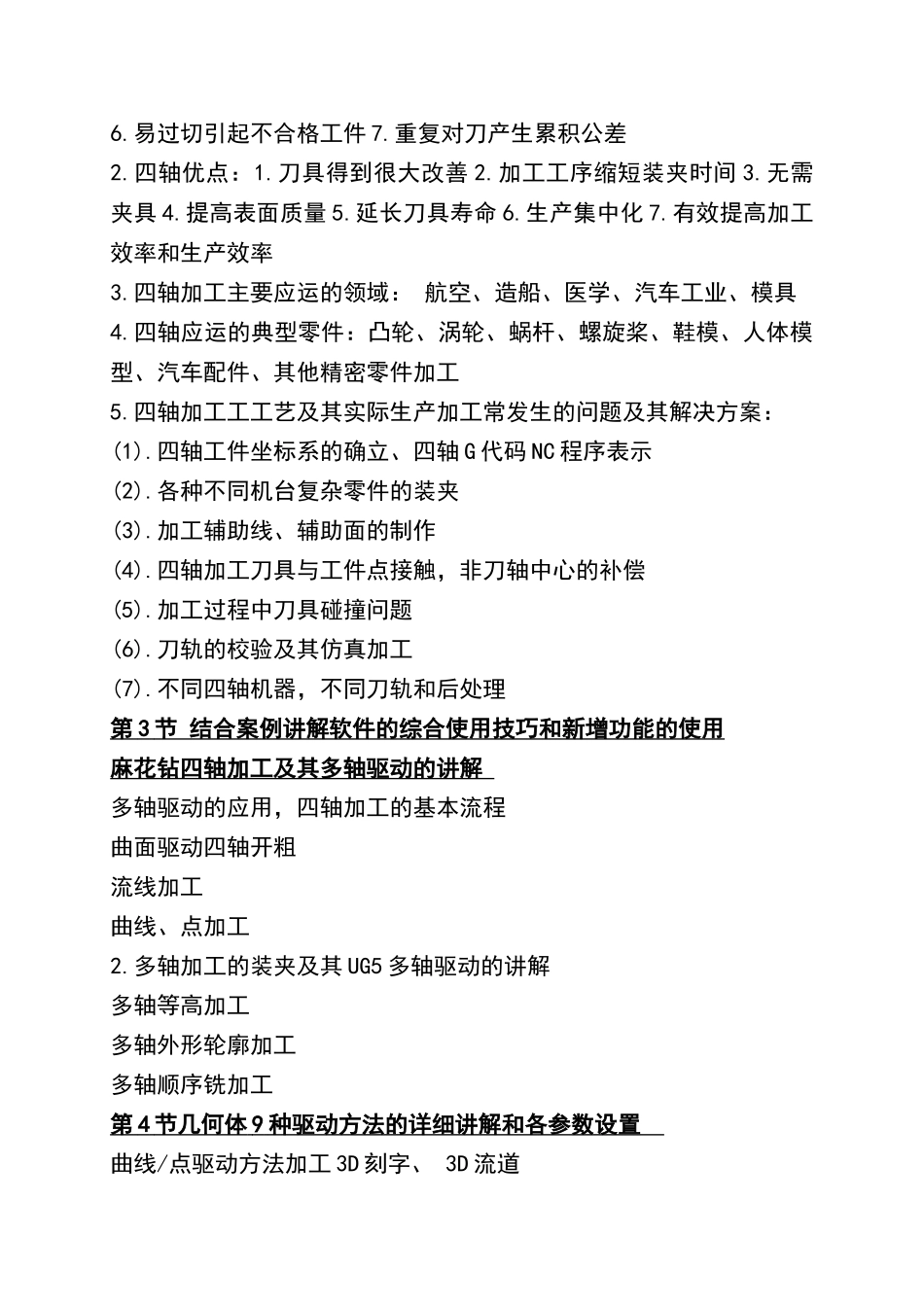

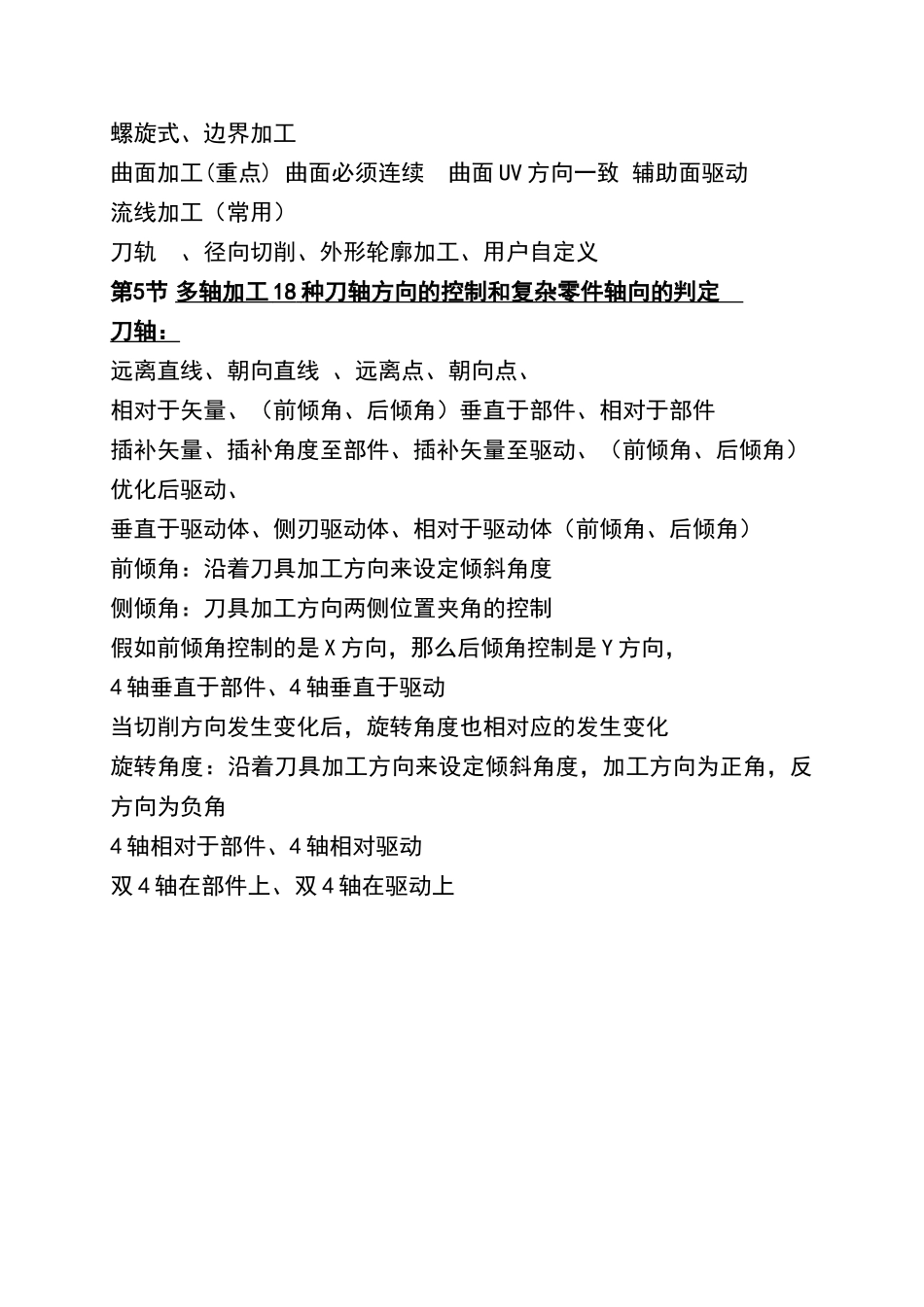

四轴加工典型案例教程第1节 四轴机床结构特点与工作原理 1.四轴的定义:一台机床上至少有 4 个坐标，分别为 3 个直线坐标和 1 个旋转坐标2.四轴加工特点：(1).三轴加工机床无法加工到的或需要装夹过长(2).提高自由空间曲面的精度、质量和效率(3).四轴与三轴的区别; 四轴区别与三轴多一个旋转轴，四轴坐标的确立及其代码的表示Z 轴的确定：机床主轴轴线方向或者装夹工件的工作台垂直方向为 Z 轴X 轴的确定：与工件安装面平行的水平面或者在水平面内选择垂直与工件的旋转轴线的方向为 X 轴，远离主轴轴线的方向为正方向3.直线坐标 X 轴 Y 轴 Z 轴 旋转坐标 A 轴、B 轴A 轴：绕 X 轴旋转为 A 轴（G 代码）B 轴：绕 Y 轴旋转为 B 轴（G 代码）XYZ+A、 XYZ+B、两种形式四轴XYZ+A 适合加工旋转类工件、车铣复合加工XYZ+B 工作台相对较小、主轴刚性差、适合加工小产品四轴可以实现产品除底面外 5 个面都可以做加工，加工前我们必须对产品进行分析，确定四轴机床。第 2 节 四轴加工优点 应运典型零件的工艺方案 实际生产加工 常发生的问题及其解决方案 1.三轴加工的缺点：1.刀具长度过长，刀具成本过高 2.刀具振动引发表粗糙度问题 3.工序增加，多次装夹 4.刀具易破损 5.刀具数量增加6.易过切引起不合格工件 7.重复对刀产生累积公差2.四轴优点：1.刀具得到很大改善 2.加工工序缩短装夹时间 3.无需夹具 4.提高表面质量 5.延长刀具寿命 6.生产集中化 7.有效提高加工效率和生产效率3.四轴加工主要应运的领域： 航空、造船、医学、汽车工业、模具4.四轴应运的典型零件：凸轮、涡轮、蜗杆、螺旋桨、鞋模、人体模型、汽车配件、其他精密零件加工5.四轴加工工工艺及其实际生产加工常发生的问题及其解决方案：(1).四轴工件坐标系的确立、四轴 G 代码 NC 程序表示(2).各种不同机台复杂零件的装夹(3).加工辅助线、辅助面的制作(4).四轴加工刀具与工件点接触，非刀轴中心的补偿(5).加工过程中刀具碰撞问题(6).刀轨的校验及其仿真加工(7).不同四轴机器，不同刀轨和后处理第 3 节 结合案例讲解软件的综合使用技巧和新增功能的使用 麻花钻四轴加工及其多轴驱动的讲解 多轴驱动的应用，四轴加工的基本流程曲面驱动四轴开粗流线加工曲线、点加工2.多轴加工的装夹及其 UG5 多轴驱动的讲解多轴等高加工多轴外形轮廓加工多轴顺序铣加工第 4 节几何体 9 种驱动方法的详细讲解和各参数设置 曲线/点...
