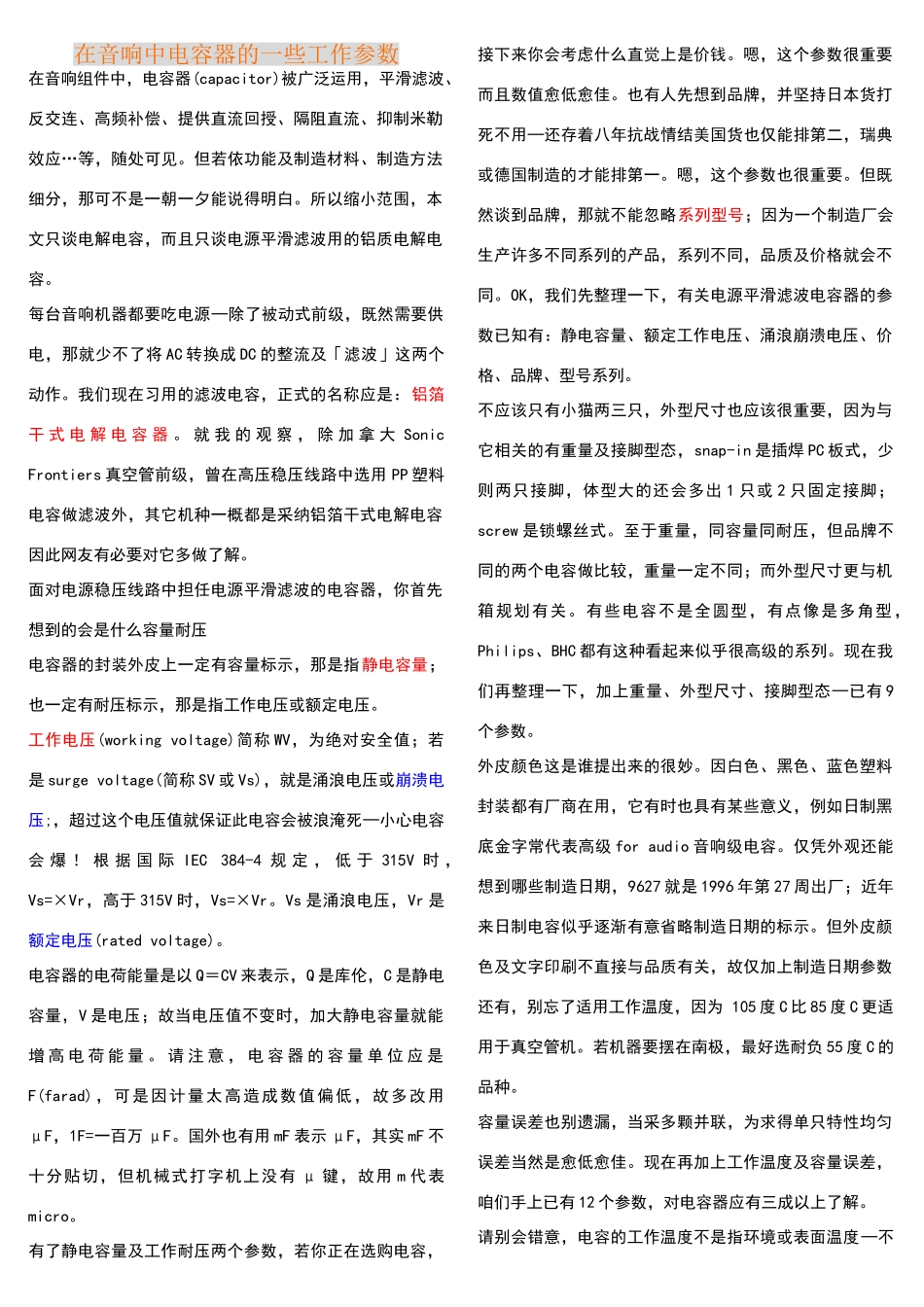

在音响中电容器的一些工作参数在音响组件中,电容器(capacitor)被广泛运用,平滑滤波、反交连、高频补偿、提供直流回授、隔阻直流、抑制米勒效应…等,随处可见。但若依功能及制造材料、制造方法细分,那可不是一朝一夕能说得明白。所以缩小范围,本文只谈电解电容,而且只谈电源平滑滤波用的铝质电解电容。 每台音响机器都要吃电源─除了被动式前级,既然需要供电,那就少不了将 AC 转换成 DC 的整流及「滤波」这两个动作。我们现在习用的滤波电容,正式的名称应是:铝箔干 式 电 解 电 容 器 。 就 我 的 观 察 , 除 加 拿 大 Sonic Frontiers 真空管前级,曾在高压稳压线路中选用 PP 塑料电容做滤波外,其它机种一概都是采纳铝箔干式电解电容因此网友有必要对它多做了解。 面对电源稳压线路中担任电源平滑滤波的电容器,你首先想到的会是什么容量耐压电容器的封装外皮上一定有容量标示,那是指静电容量;也一定有耐压标示,那是指工作电压或额定电压。 工作电压(working voltage)简称 WV,为绝对安全值;若是 surge voltage(简称 SV 或 Vs),就是涌浪电压或崩溃电压;,超过这个电压值就保证此电容会被浪淹死─小心电容会 爆 ! 根 据 国 际 IEC 384-4 规 定 , 低 于 315V 时 ,Vs=×Vr,高于 315V 时,Vs=×Vr。Vs 是涌浪电压,Vr 是额定电压(rated voltage)。 电容器的电荷能量是以 Q=CV 来表示,Q 是库伦,C 是静电容量,V 是电压;故当电压值不变时,加大静电容量就能增 高 电 荷 能 量 。 请 注 意 , 电 容 器 的 容 量 单 位 应 是F(farad),可是因计量太高造成数值偏低,故多改用μF,1F=一百万 μF。国外也有用 mF 表示 μF,其实 mF 不十分贴切,但机械式打字机上没有 μ 键,故用 m 代表micro。 有了静电容量及工作耐压两个参数,若你正在选购电容,接下来你会考虑什么直觉上是价钱。嗯,这个参数很重要而且数值愈低愈佳。也有人先想到品牌,并坚持日本货打死不用─还存着八年抗战情结美国货也仅能排第二,瑞典或德国制造的才能排第一。嗯,这个参数也很重要。但既然谈到品牌,那就不能忽略系列型号;因为一个制造厂会生产许多不同系列的产品,系列不同,品质及价格就会不同。OK,我们先整理一下,有关电源平滑滤波电容器的参数已知有:静电容量、额定工作电压、涌浪崩溃电压、价格、品牌、型号系列。 不应该只有小猫两三只,外...
