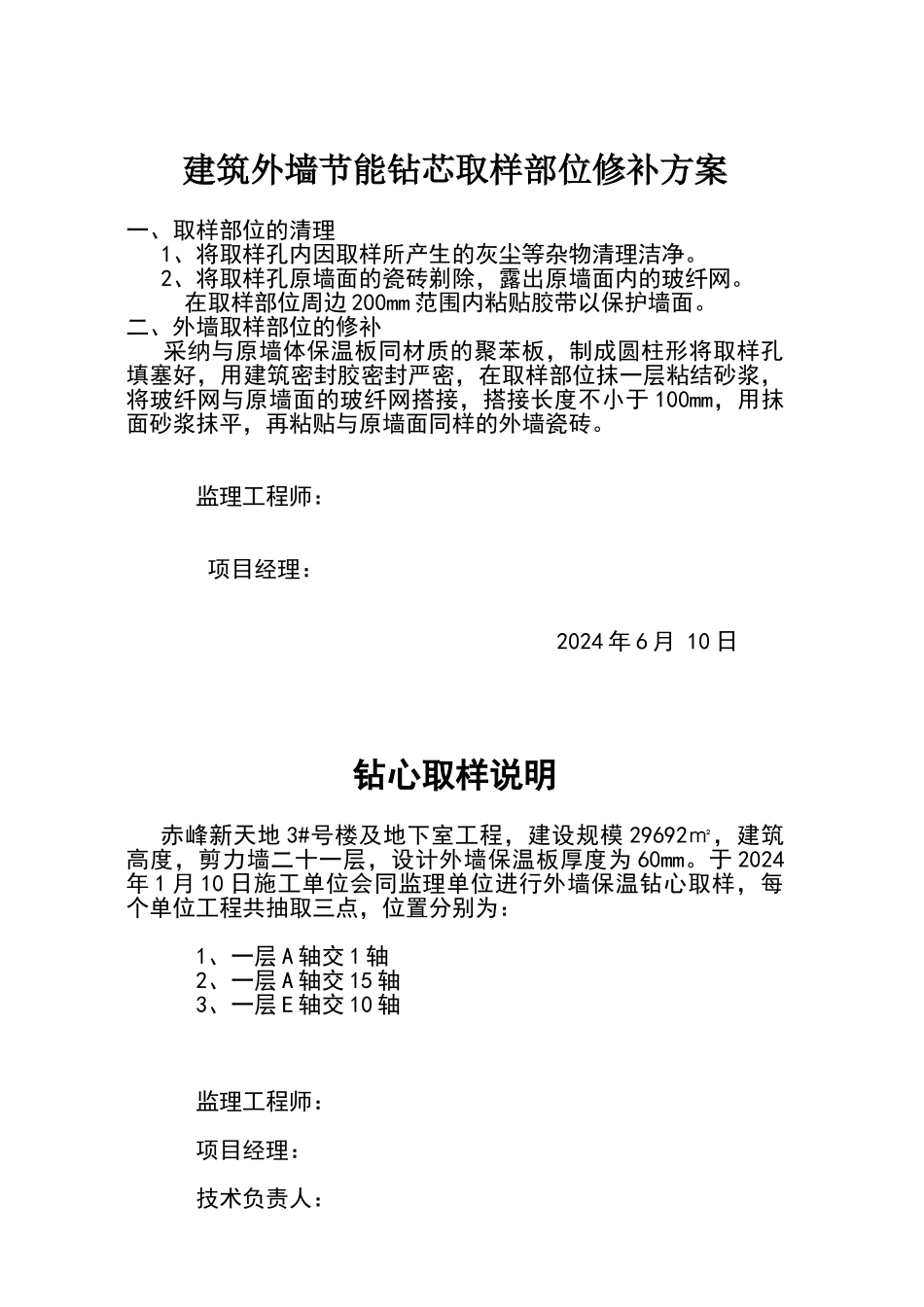

建筑外墙节能钻芯取样部位修补方案 一、取样部位的清理 1、将取样孔内因取样所产生的灰尘等杂物清理洁净
2、将取样孔原墙面的瓷砖剃除，露出原墙面内的玻纤网
在取样部位周边 200mm 范围内粘贴胶带以保护墙面
二、外墙取样部位的修补 采纳与原墙体保温板同材质的聚苯板，制成圆柱形将取样孔填塞好，用建筑密封胶密封严密，在取样部位抹一层粘结砂浆，将玻纤网与原墙面的玻纤网搭接，搭接长度不小于 100mm，用抹面砂浆抹平，再粘贴与原墙面同样的外墙瓷砖
监理工程师：项目经理： 2024 年 6 月 10 日 钻心取样说明 赤峰新天地 3#号楼及地下室工程，建设规模 29692㎡，建筑高度，剪力墙二十一层，设计外墙保温板厚度为 60mm

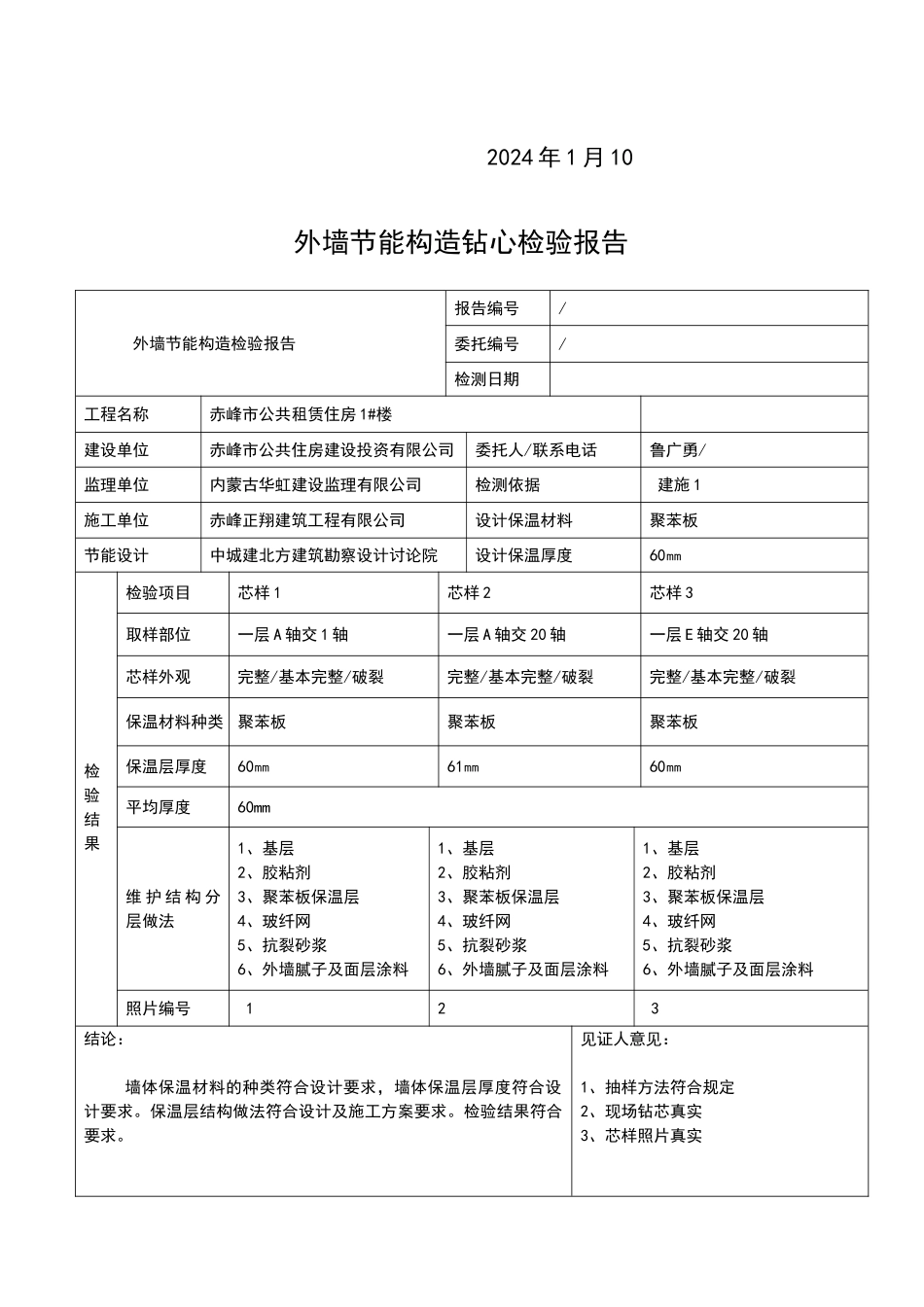

于 2024年 1 月 10 日施工单位会同监理单位进行外墙保温钻心取样，每个单位工程共抽取三点，位置分别为：1、一层 A 轴交 1 轴2、一层 A 轴交 15 轴3、一层 E 轴交 10 轴监理工程师：项目经理：技术负责人： 2024 年 1 月 10 外墙节能构造钻心检验报告外墙节能构造检验报告报告编号/委托编号/检测日期工程名称赤峰市公共租赁住房 1#楼建设单位赤峰市公共住房建设投资有限公司委托人/联系电话鲁广勇/监理单位内蒙古华虹建设监理有限公司检测依据 建施 1施工单位赤峰正翔建筑工程有限公司设计保温材料聚苯板节能设计中城建北方建筑勘察设计讨论院设计保温厚度60㎜检验结果检验项目芯样 1芯样 2芯样 3取样部位一层 A 轴交 1 轴一层 A 轴交 20 轴一层 E 轴交 20 轴芯样外观完整/基本完整/破裂完整/基本完整/破裂完整/基本完整/破裂保温材料种类聚苯板聚苯板聚苯板保温层厚度60㎜61㎜60㎜平均厚度60mm维 护 结 构 分层做法1、基层2、胶粘剂3、聚苯板保温层4、玻纤网5、抗裂砂浆6、外墙腻子及面层涂料1、基层2、胶粘剂3、聚
