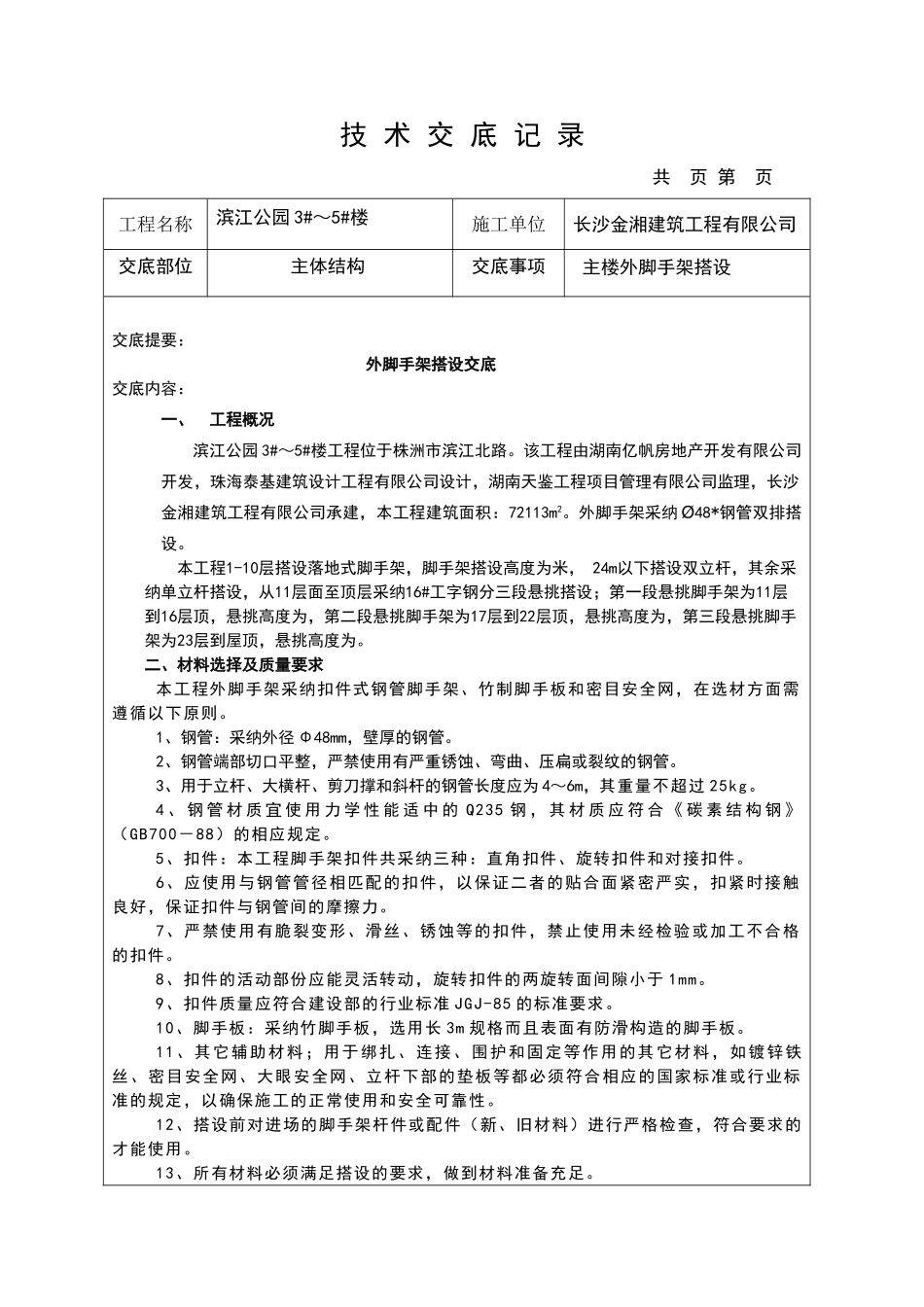

技 术 交 底 记 录 共 页 第 页工程名称滨江公园 3#～5#楼施工单位长沙金湘建筑工程有限公司交底部位主体结构交底事项主楼外脚手架搭设交底提要：外脚手架搭设交底交底内容：一、工程概况滨江公园 3#～5#楼工程位于株洲市滨江北路
该工程由湖南亿帆房地产开发有限公司开发，珠海泰基建筑设计工程有限公司设计，湖南天鉴工程项目管理有限公司监理，长沙金湘建筑工程有限公司承建，本工程建筑面积：72113m2
外脚手架采纳48*Ø钢管双排搭设
本工程1-10层搭设落地式脚手架，脚手架搭设高度为米， 24m以下搭设双立杆，其余采纳单立杆搭设，从11层面至顶层采纳16#工字钢分三段悬挑搭设；第一段悬挑脚手架为11层到16层顶，悬挑高度为，第二段悬挑脚手架为17层到22层顶，悬挑高度为，第三段悬挑脚手架为23层到屋顶，悬挑高度为
二、材料选择及质量要求本工程外脚手架采纳扣件式钢管脚手架、竹制脚手板和密目安全网，在选材方面需遵循以下原则
1、钢管：采纳外径 Φ48mm，壁厚的钢管
2、钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管
3、用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为 4～6m，其重量不超过 25kg
4 、 钢 管 材 质 宜 使 用 力 学 性 能 适 中 的 Q235 钢 ， 其 材 质 应 符 合 《 碳 素 结 构 钢 》（GB700－88）的相应规定
5、扣件：本工程脚手架扣件共采纳三种：直角扣件、旋转扣件和对接扣件
6、应使用与钢管管径相匹配的扣件，以保证二者的贴合面紧密严实，扣紧时接触良好，保证扣件与钢管间的摩擦力
7、严禁使用有脆裂变形、滑丝、锈蚀等的扣件，禁止使用未经检验或加工不合格的扣件
8、扣件的活动部份应能灵活转动，旋转扣件的两旋转面间隙小于 1mm
9、扣件质量应符合建设部的行业标准 JGJ-85 的标准要求
10、脚手板：采纳竹脚手板，
