外防护挑架方案

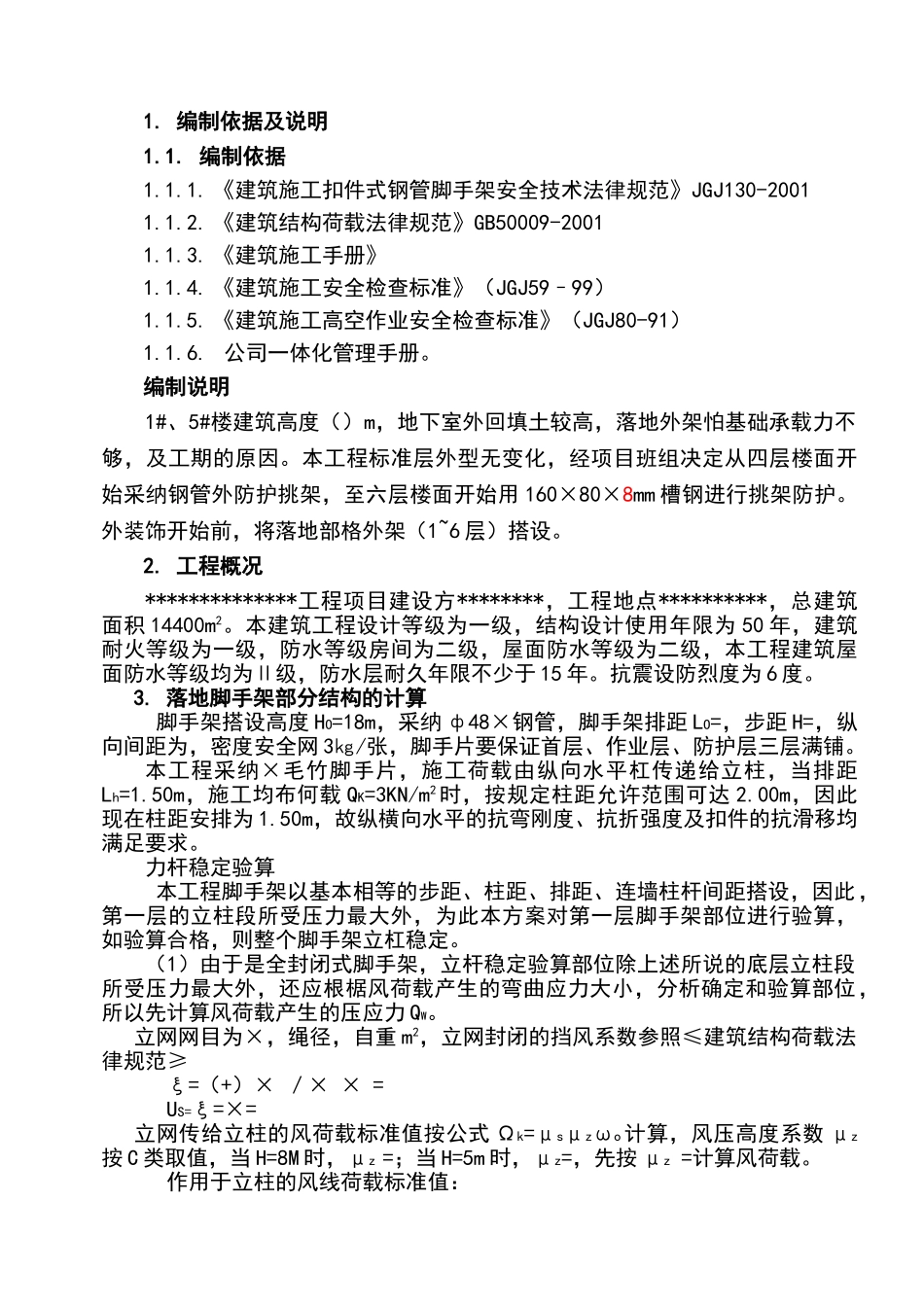

1. 编制依据及说明1.1. 编制依据1.1.1. 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20011.1.2. 《建筑结构荷载法律规范》GB50009-20011.1.3. 《建筑施工手册》1.1.4. 《建筑施工安全检查标准》（JGJ59–99）1.1.5. 《建筑施工高空作业安全检查标准》（JGJ80-91）1.1.6. 公司一体化管理手册。编制说明1#、5#楼建筑高度（）m，地下室外回填土较高，落地外架怕基础承载力不够，及工期的原因。本工程标准层外型无变化，经项目班组决定从四层楼面开始采纳钢管外防护挑架，至六层楼面开始用 160×80×8mm 槽钢进行挑架防护。外装饰开始前，将落地部格外架（1~6 层）搭设。2. 工程概况**************工程项目建设方********，工程地点**********，总建筑面积 14400m2。本建筑工程设计等级为一级，结构设计使用年限为 50 年，建筑耐火等级为一级，防水等级房间为二级，屋面防水等级为二级，本工程建筑屋面防水等级均为Ⅱ级，防水层耐久年限不少于 15 年。抗震设防烈度为 6 度。3. 落地脚手架部分结构的计算脚手架搭设高度 HO=18m，采纳 ф48×钢管，脚手架排距 LO=，步距 H=，纵向间距为，密度安全网 3㎏/张，脚手片要保证首层、作业层、防护层三层满铺。本工程采纳×毛竹脚手片，施工荷载由纵向水平杠传递给立柱，当排距Lh=1.50m，施工均布何载 QK=3KN/m2时，按规定柱距允许范围可达 2.00m，因此现在柱距安排为 1.50m，故纵横向水平的抗弯刚度、抗折强度及扣件的抗滑移均满足要求。 力杆稳定验算本工程脚手架以基本相等的步距、柱距、排距、连墙柱杆间距搭设，因此，第一层的立柱段所受压力最大外，为此本方案对第一层脚手架部位进行验算，如验算合格，则整个脚手架立杠稳定。（1）由于是全封闭式脚手架，立杆稳定验算部位除上述所说的底层立柱段所受压力最大外，还应根椐风荷载产生的弯曲应力大小，分析确定和验算部位，所以先计算风荷载产生的压应力 QW。立网网目为×，绳径，自重 m2，立网封闭的挡风系数参照≤建筑结构荷载法律规范≥ξ=（+）× ／× × = US=ξ=×=立网传给立柱的风荷载标准值按公式 Ωk=μsμzωo 计算，风压高度系数 μz按 C 类取值，当 H=8M 时，μz =；当 H=5m 时，μz=，先按 μz =计算风荷载。作用于立柱的风线荷载标准值： =× × × =M2 (2)底层立柱轴心压力计算 a．脚手架自重产生的轴心压力 Nck 按常规脚手架搭设一个柱距范围的每米高脚手架结构自产生的...
