常用的金相腐蚀剂VIP专享

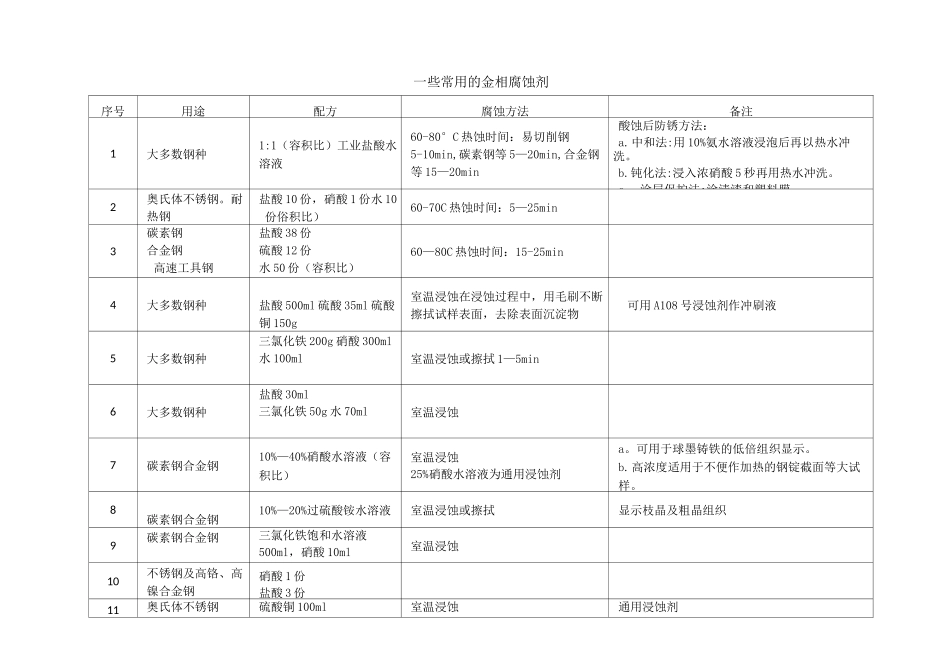

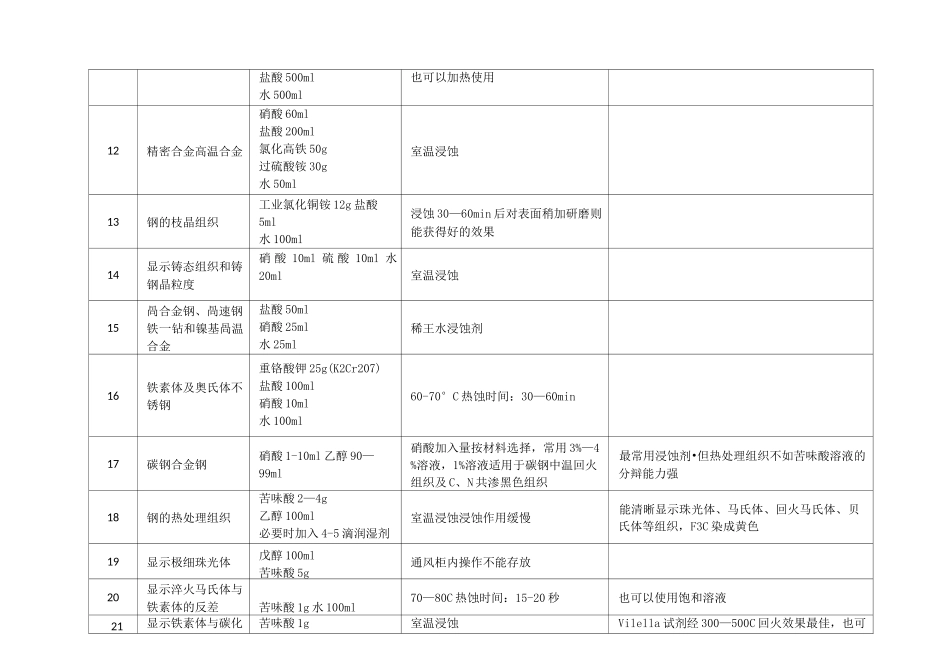

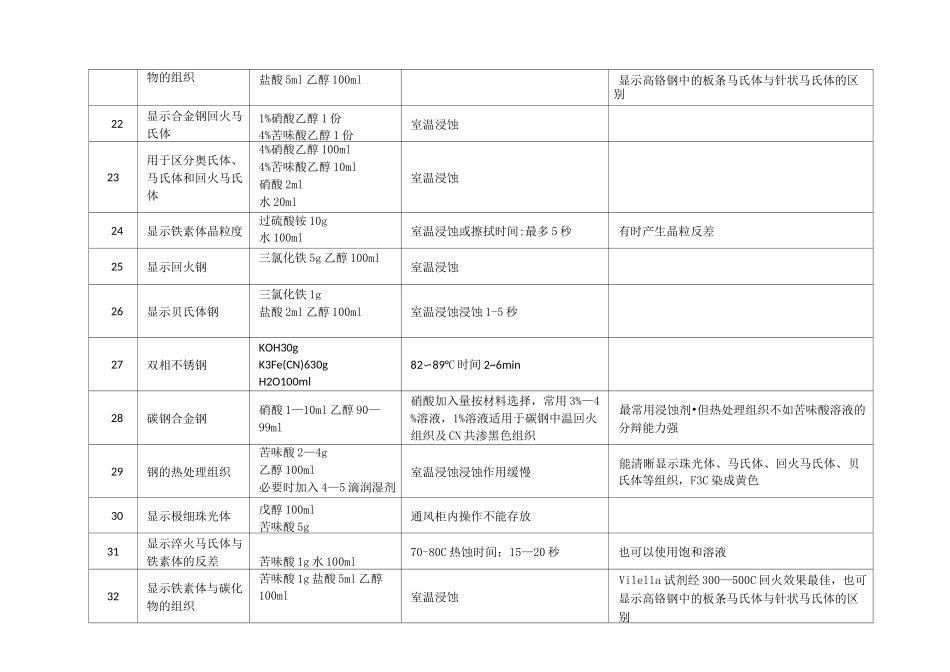

一些常用的金相腐蚀剂序号用途配方腐蚀方法备注1大多数钢种1:1（容积比）工业盐酸水溶液60-80°C 热蚀时间：易切削钢5-10min,碳素钢等 5—20min,合金钢等 15—20min酸蚀后防锈方法：a.中和法:用 10%氨水溶液浸泡后再以热水冲洗。b.钝化法:浸入浓硝酸 5 秒再用热水冲洗。c.涂层保护法:涂清漆和塑料膜2奥氏体不锈钢。耐热钢盐酸 10 份，硝酸 1 份水 10份俗积比）60-70C 热蚀时间：5—25min3碳素钢合金钢高速工具钢盐酸 38 份硫酸 12 份水 50 份（容积比）60—80C 热蚀时间：15-25min4大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g室温浸蚀在浸蚀过程中，用毛刷不断擦拭试样表面，去除表面沉淀物可用 A108 号浸蚀剂作冲刷液5大多数钢种三氯化铁 200g 硝酸 300ml水 100ml室温浸蚀或擦拭 1—5min6大多数钢种盐酸 30ml三氯化铁 50g 水 70ml室温浸蚀7碳素钢合金钢10%—40%硝酸水溶液（容积比）室温浸蚀25%硝酸水溶液为通用浸蚀剂a。可用于球墨铸铁的低倍组织显示。b.高浓度适用于不便作加热的钢锭截面等大试样。8碳素钢合金钢10%—20%过硫酸铵水溶液室温浸蚀或擦拭显示枝晶及粗晶组织9碳素钢合金钢三氯化铁饱和水溶液500ml，硝酸 10ml室温浸蚀10不锈钢及高铬、高镍合金钢硝酸 1 份盐酸 3 份11奥氏体不锈钢硫酸铜 100ml室温浸蚀通用浸蚀剂盐酸 500ml水 500ml也可以加热使用12精密合金高温合金硝酸 60ml盐酸 200ml氯化高铁 50g过硫酸铵 30g水 50ml室温浸蚀13钢的枝晶组织工业氯化铜铵 12g 盐酸5ml水 100ml浸蚀 30—60min 后对表面稍加研磨则能获得好的效果14显示铸态组织和铸钢晶粒度硝 酸 10ml 硫 酸 10ml 水20ml室温浸蚀15咼合金钢、咼速钢铁一钻和镍基咼温合金盐酸 50ml硝酸 25ml水 25ml稀王水浸蚀剂16铁素体及奥氏体不锈钢重铬酸钾 25g(K2Cr207)盐酸 100ml硝酸 10ml水 100ml60-70°C 热蚀时间：30—60min17碳钢合金钢硝酸 1-10ml 乙醇 90—99ml硝酸加入量按材料选择，常用 3%—4%溶液，1%溶液适用于碳钢中温回火组织及 C、N 共渗黑色组织最常用浸蚀剂•但热处理组织不如苦味酸溶液的分辩能力强18钢的热处理组织苦味酸 2—4g乙醇 100ml必要时加入 4-5 滴润湿剂室温浸蚀浸蚀作用缓慢能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织，F3C 染成黄色19显示极细珠光体戊醇 100ml苦味酸 5g通风柜内操作不能存放20显示淬火马氏体与铁素体的反差苦味酸 1g 水 100ml70—8...
