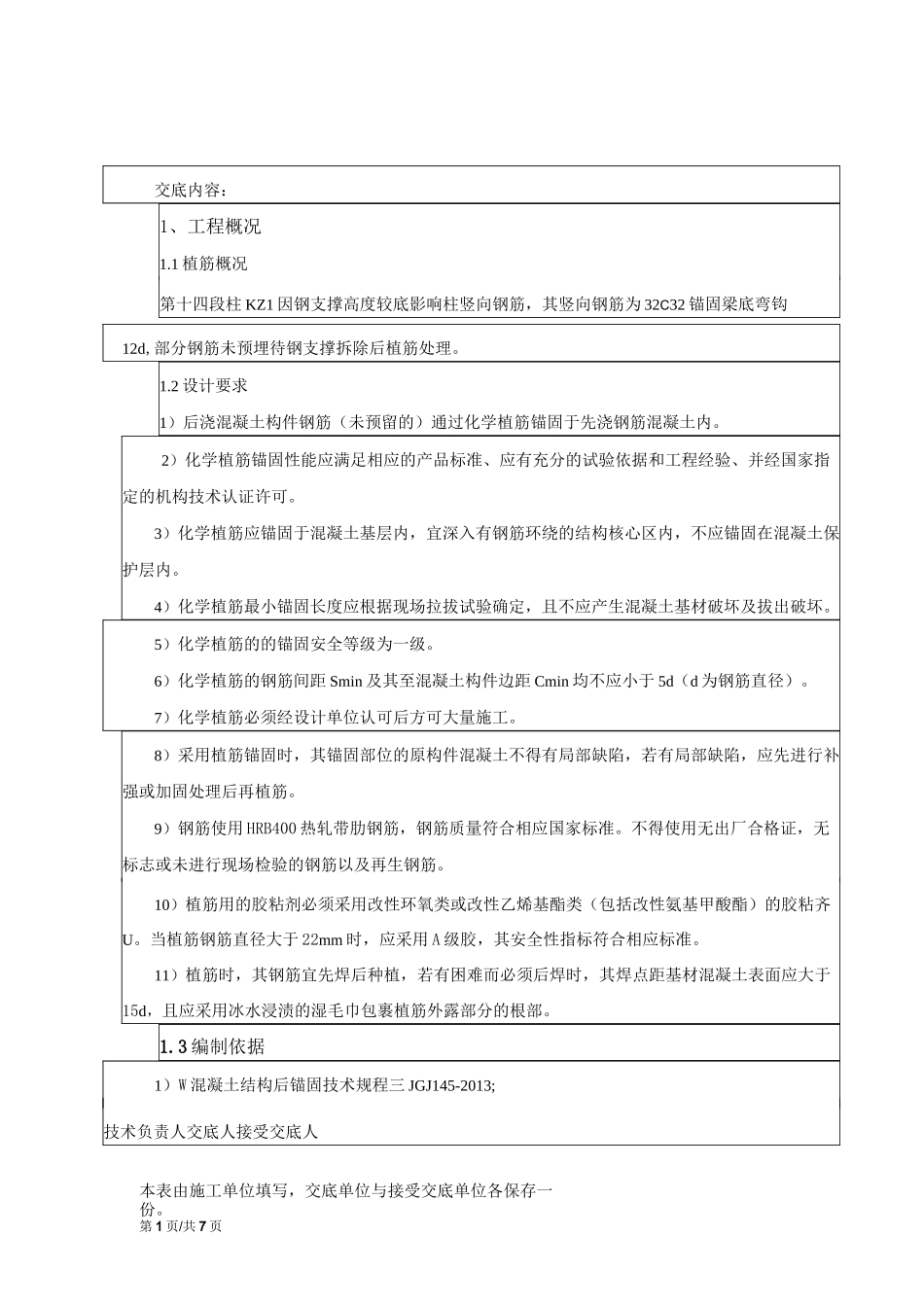

本表由施工单位填写，交底单位与接受交底单位各保存一份。第 1 页/共 7 页交底内容：1、工程概况1.1 植筋概况第十四段柱 KZ1 因钢支撑高度较底影响柱竖向钢筋，其竖向钢筋为 32C32 锚固梁底弯钩12d,部分钢筋未预埋待钢支撑拆除后植筋处理。1.2 设计要求1）后浇混凝土构件钢筋（未预留的）通过化学植筋锚固于先浇钢筋混凝土内。2）化学植筋锚固性能应满足相应的产品标准、应有充分的试验依据和工程经验、并经国家指定的机构技术认证许可。3）化学植筋应锚固于混凝土基层内，宜深入有钢筋环绕的结构核心区内，不应锚固在混凝土保护层内。4）化学植筋最小锚固长度应根据现场拉拔试验确定，且不应产生混凝土基材破坏及拔出破坏。5）化学植筋的的锚固安全等级为一级。6）化学植筋的钢筋间距 Smin 及其至混凝土构件边距 Cmin 均不应小于 5d（d 为钢筋直径）。7）化学植筋必须经设计单位认可后方可大量施工。8）采用植筋锚固时，其锚固部位的原构件混凝土不得有局部缺陷，若有局部缺陷，应先进行补强或加固处理后再植筋。9）钢筋使用 HRB400 热轧带肋钢筋，钢筋质量符合相应国家标准。不得使用无出厂合格证，无标志或未进行现场检验的钢筋以及再生钢筋。10）植筋用的胶粘剂必须采用改性环氧类或改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘齐U。当植筋钢筋直径大于 22mm 时，应采用 A 级胶，其安全性指标符合相应标准。11）植筋时，其钢筋宜先焊后种植，若有困难而必须后焊时，其焊点距基材混凝土表面应大于15d，且应采用冰水浸渍的湿毛巾包裹植筋外露部分的根部。1.3 编制依据1）W 混凝土结构后锚固技术规程三 JGJ145-2013;技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。第 2 页/共 7 页2）W 混凝土结构加固设计规范三 GB50367-2013;3）W 混凝土结构设计规范三 GB50010-2010;2、施工准备2.1 材料准备3.2 材料准备1）钢筋植筋采用钢筋型号、等级、间距、数量均同原设计要求，植入钢筋不得有锈蚀和明显弯曲现象，如略有锈蚀，可进行除锈处理，并在其植入端表面擦拭丙酮溶液，钢筋外置端需提前车丝，通过直螺纹套筒与上部钢筋连接，需采用焊接连接需焊后植筋。2）植筋用的胶粘剂必须用改性环氧类或改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘剂,植筋胶应达到《混凝土结构加固设计规范》第.5 节中关于 A 级胶的性能质量要求，植筋胶应在规定的保质期内且密封良好，具有产品质量...
