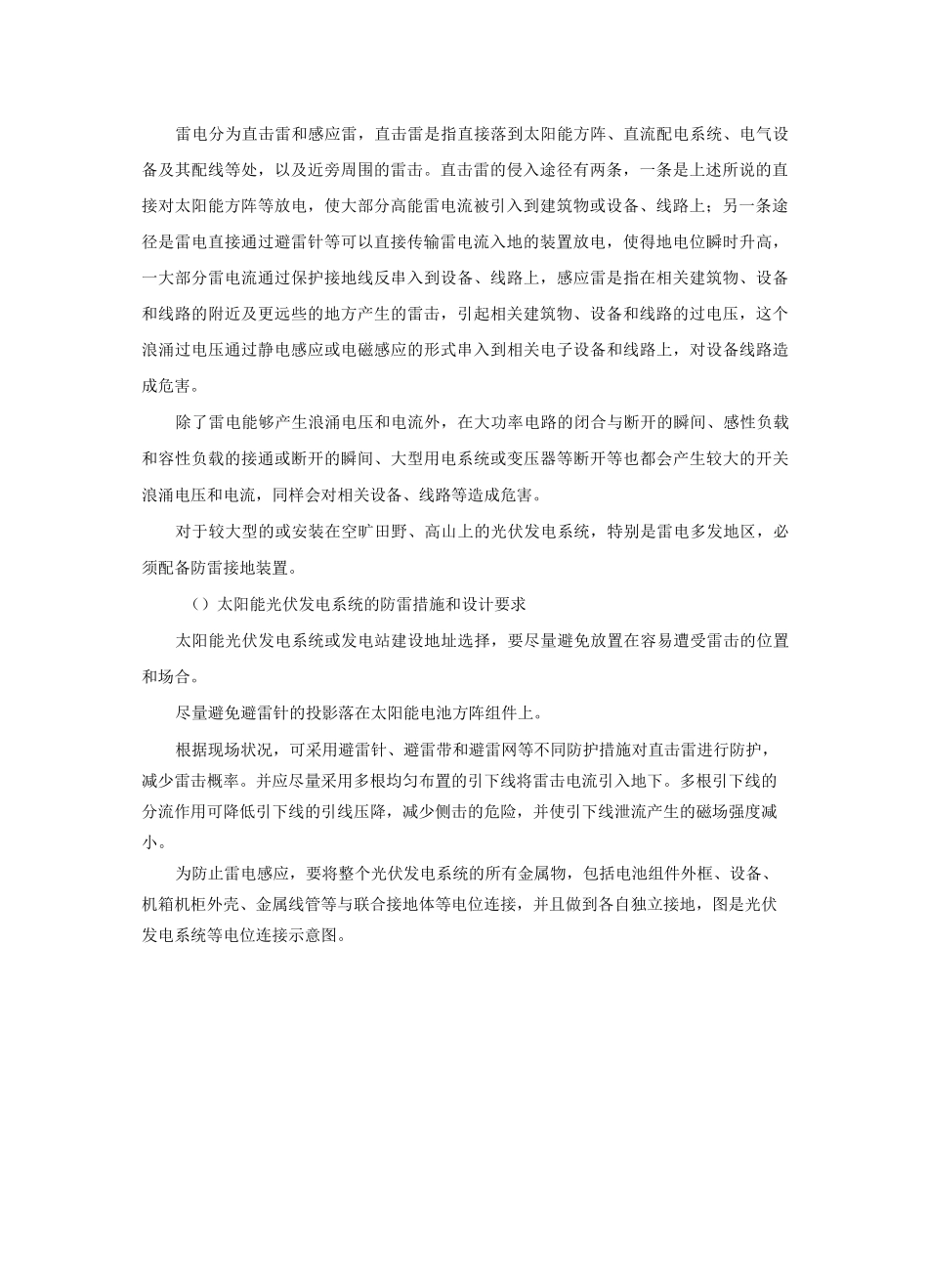

光伏发电系统防雷与接地系统设计与部件选配方法接地及接地装置接地基本概念：当一根带电的导体与大地接触时，电流便从导体流入大地，并向四面八方流散。离带电导体越近，电流强度越大；离带电导体越远，电流强度越小。一般情况，在带电体以外，电流强度即很微弱，几乎没有电压降，这里就是电位上的“”点，也就是电气上的“地”。由此可知，带电导体虽然与大地接触，但接触点附近的电流强度还比较高，与电气上的“地”之间还有一定的电压降。如果这个电压降数值比较大，当工作人员同时接触两点之间的电压降数值在以上时，就会发生危险。总之，接地是为了保护电力设备正常工作和人身安全锁采取的一种安全用电措施，其通过金属导线与基地装置连接来实现接地。接地装置能够将电力设备和其他生产设备上可能发生的漏电流、静电荷以及雷电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。接地种类()防雷接地避雷针或避雷器都要接地，以便将流过的雷电引入大地，这种接地叫防雷接地。()保护接地电力设备的金属外壳都要接地，以防止这些设备绝缘损坏时人体接触外壳而触电。()工作接地将电路中的某一点与大地进行电气上的链接，以保证电力设备的安全用电。光伏电站防雷接地保护由于光伏发电系统的主要部分都安装在露天状态下，且分布的面积较大，因此存在着受直接和间接雷击的危害。同时，光伏发电系统与相关电器设备及建筑物有着直接的连接，因此对光伏系统的雷击还会涉及相关的设备和建筑物及用电负载等。为了避免雷击对光伏发电系统的损害，就需要设置防雷与接地系统进行防护。()关于雷电及开关浪涌的有关知识雷电是一种大气中的放电现象。在云雨形成的过程中，它的某些部分积聚起正电荷，另一部分积聚起负电荷，当这些电荷积聚到一定程度时，就会产生放电现象，形成雷电。雷电分为直击雷和感应雷，直击雷是指直接落到太阳能方阵、直流配电系统、电气设备及其配线等处，以及近旁周围的雷击。直击雷的侵入途径有两条，一条是上述所说的直接对太阳能方阵等放电，使大部分高能雷电流被引入到建筑物或设备、线路上；另一条途径是雷电直接通过避雷针等可以直接传输雷电流入地的装置放电，使得地电位瞬时升高，一大部分雷电流通过保护接地线反串入到设备、线路上，感应雷是指在相关建筑物、设备和线路的附近及更远些的地方产生的雷击，引起相关建筑物、设备和线路的过电压，这个浪涌过电压通过静电感应或电磁感应的形式串入到相关电子设备和线路...
