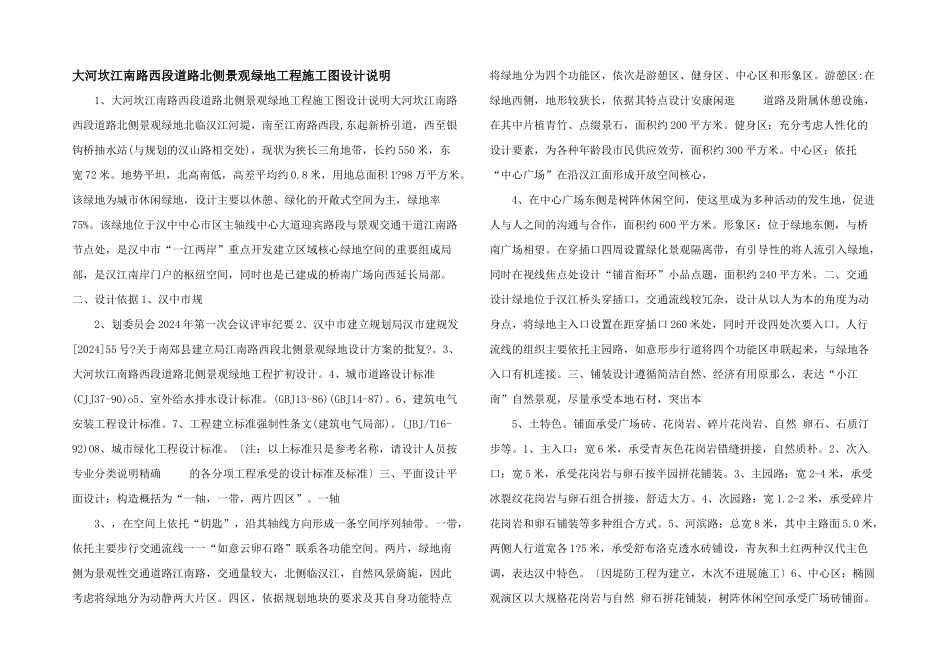

大河坎江南路西段道路北侧景观绿地工程施工图设计说明_第1页
1/2

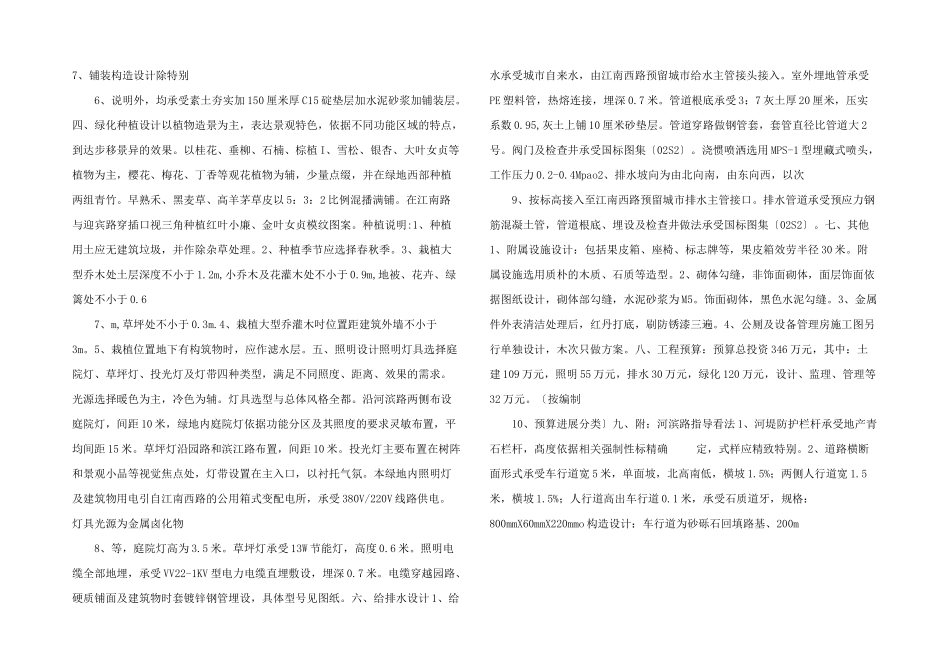

大河坎江南路西段道路北侧景观绿地工程施工图设计说明_第2页
2/2
大河坎江南路西段道路北侧景观绿地工程施工图设计说明 1、大河坎江南路西段道路北侧景观绿地工程施工图设计说明大河坎江南路西段道路北侧景观绿地北临汉江河堤,南至江南路西段,东起新桥引道,西至银钩桥抽水站(与规划的汉山路相交处),现状为狭长三角地带,长约 550 米,东宽 72 米。地势平坦,北高南低,高差平均约 0.8 米,用地总面积 1?98 万平方米。该绿地为城市休闲绿地,设计主要以休憩、绿化的开敞式空间为主,绿地率75%。该绿地位于汉中中心市区主轴线中心大道迎宾路段与景观交通干道江南路节点处,是汉中市“一江两岸”重点开发建立区域核心绿地空间的重要组成局部,是汉江南岸门户的枢纽空间,同时也是已建成的桥南广场向西延长局部。二、设计依据 1、汉中市规 2、划委员会 2024 年第一次会议评审纪要 2、汉中市建立规划局汉市建规发[2024]55 号?关于南郑县建立局江南路西段北侧景观绿地设计方案的批复?。3、大河坎江南路西段道路北侧景观绿地工程扩初设计。4、城市道路设计标准(CJJ37-90)o5、室外给水排水设计标准。(GBJ13-86)(GBJ14-87)。6、建筑电气安装工程设计标准。7、工程建立标准强制性条文(建筑电气局部)。(JBJ/T16-92)O8、城市绿化工程设计标准。〔注:以上标准只是参考名称,请设计人员按专业分类说明精确 的各分项工程承受的设计标准及标准〕三、平面设计平面设计:构造概括为“一轴,一带,两片四区”。一轴 3、,在空间上依托“钥匙”,沿其轴线方向形成一条空间序列轴带。一带,依托主要步行交通流线一一“如意云卵石路”联系各功能空间。两片,绿地南侧为景观性交通道路江南路,交通量较大,北侧临汉江,自然风景旖旎,因此考虑将绿地分为动静两大片区。四区,依据规划地块的要求及其自身功能特点将绿地分为四个功能区,依次是游憩区、健身区、中心区和形象区。游憩区:在绿地西侧,地形较狭长,依据其特点设计安康闲逛 道路及附属休憩设施,在其中片植青竹、点缀景石,面积约 200 平方米。健身区:充分考虑人性化的设计要素,为各种年龄段市民供应效劳,面积约 300 平方米。中心区:依托“中心广场”在沿汉江面形成开放空间核心, 4、在中心广场东侧是树阵休闲空间,使这里成为多种活动的发生地,促进人与人之间的沟通与合作,面积约 600 平方米。形象区:位于绿地东侧,与桥南广场相望。在穿插口四周设置绿化景观隔离带,有引导性的将人流引入绿地,同时在视线焦点处设计“铺首衔环”小品点...
