学习绘制机电管线综合图

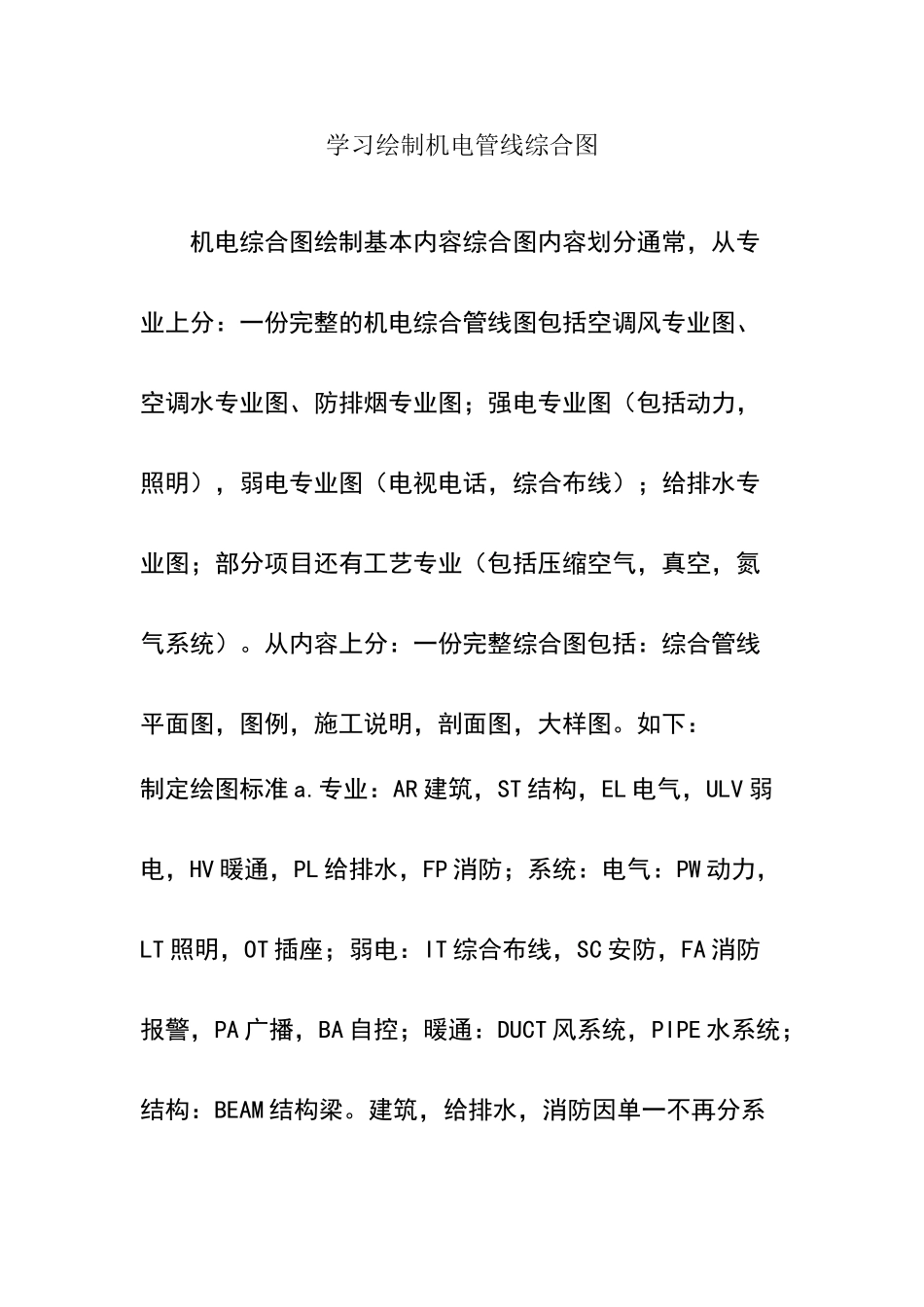

学习绘制机电管线综合图_第1页
1/19
学习绘制机电管线综合图_第2页
2/19
学习绘制机电管线综合图_第3页
3/19
学习绘制机电管线综合图 机电综合图绘制基本内容综合图内容划分通常,从专业上分:一份完整的机电综合管线图包括空调风专业图、空调水专业图、防排烟专业图;强电专业图(包括动力,照明),弱电专业图(电视电话,综合布线);给排水专业图;部分项目还有工艺专业(包括压缩空气,真空,氮气系统)。从内容上分:一份完整综合图包括:综合管线平面图,图例,施工说明,剖面图,大样图。如下:制定绘图标准 a.专业:AR 建筑,ST 结构,EL 电气,ULV 弱电,HV 暖通,PL 给排水,FP 消防;系统:电气:PW 动力,LT 照明,OT 插座;弱电:IT 综合布线,SC 安防,FA 消防报警,PA 广播,BA 自控;暖通:DUCT 风系统,PIPE 水系统;结构:BEAM 结构梁。建筑,给排水,消防因单一不再分系统。层别:BF**地下室,1F 一层,2F 二层,3F 三层,4F 四层;*F *层;RF 屋顶。b. 综合图图层颜色设置空调、通风管道:白色 ;防排烟管道设置黄色,打印成黑色。空调水管道:青色 ;电气桥架:蓝色,电气母线:洋红。给排水管道:绿色 ;弱电桥架:品红色。消防管:红色 ;建筑底图:8 号色 ;梁结构图:30 号色。c.字高设置:通常综合图设置字高为 400mm 或者 450mm,当管线密集时可仅设置300mm,以综合图简洁明了为宜。d.各专业平面图的制作:图纸信息中:图纸编号为综合设计图纸编号,图名为与原设计图名对应的综合图,电子文件号为 DWG 文件名;出图比例设置成 1:100 或者 1:150,绘制过程中,尽量把那些没用的东西删掉和清理,以减小文件大小。e.综合图管理:当综合图以外部参照的形式将相关层各专业的图纸套在一起形成综合管线图,关掉一些没用的图层,并将不同专业或不同系统的管线设置成不同的颜色以便于区分。f.剖面绘制:将一些管线密集的区域、高低跨变换位置区域、标准楼层典型位置做剖面图,剖面图直接在综合图外围做。剖面图中标注文字高度取 150,管道标识尽量选择专业平面图中的缩写标识,要简洁,尽量不采纳汉字。通常简写如下,采纳长引线外围整齐排布。空调系统:SA 空调送风;RA 空调回风;EA 排风;CS/R 冷水供回,CTS/R 冷却水供回,HS/R 热水供回;CW 冷凝水;给排水:J 给水;Y 雨水;F 废水;W 污水;T 通气管;YF 污水泵排水电气:LV 强电桥架;HV 高压桥架,BUSBAR 母线;弱电:IT,SC,FA,PA,BA 分别代表不同系统桥架。g.出图方式可分两种:一种是直接在模型里边出图,...
